Завданням проекту стала заміна існуючої опалювальної системи на більш економічну для триповерхового будинку на 150 кв.м. Раніше будинок опалювався за рахунок електрокотла, але опалення такої площі стало надто дорогим, тому власник почав шукати альтернативні джерела опалення з такою ж потужністю, але зі зменшеним споживанням електроенергії.
Переглянувши дані власника про утеплення будинку, розв'язку радіаторів на всіх поверхах, обсяг теплоносія в системі та погодні умови місцевості було прийнято рішення встановити тепловий насос Raymer RAY-18DS2-EVI на 18 кВт, який цілком здатний покрити потребу в опаленні заданої площі, а також може забезпечувати гаряче водопостачання та, за потреби,. Прорахувавши витрати, які будуть супроводжуватися при використанні теплового насоса, виявлено, що тепловий насос окупиться за 4-5 років, і буде в 4 рази економічнішим за електрокотл.
Також паралельно вирішено встановити бак непрямого нагріву Raymer DHWP 200L для гарячого водопостачання, обсягу якого вистачить для забезпечення господарських потреб сім'ї.

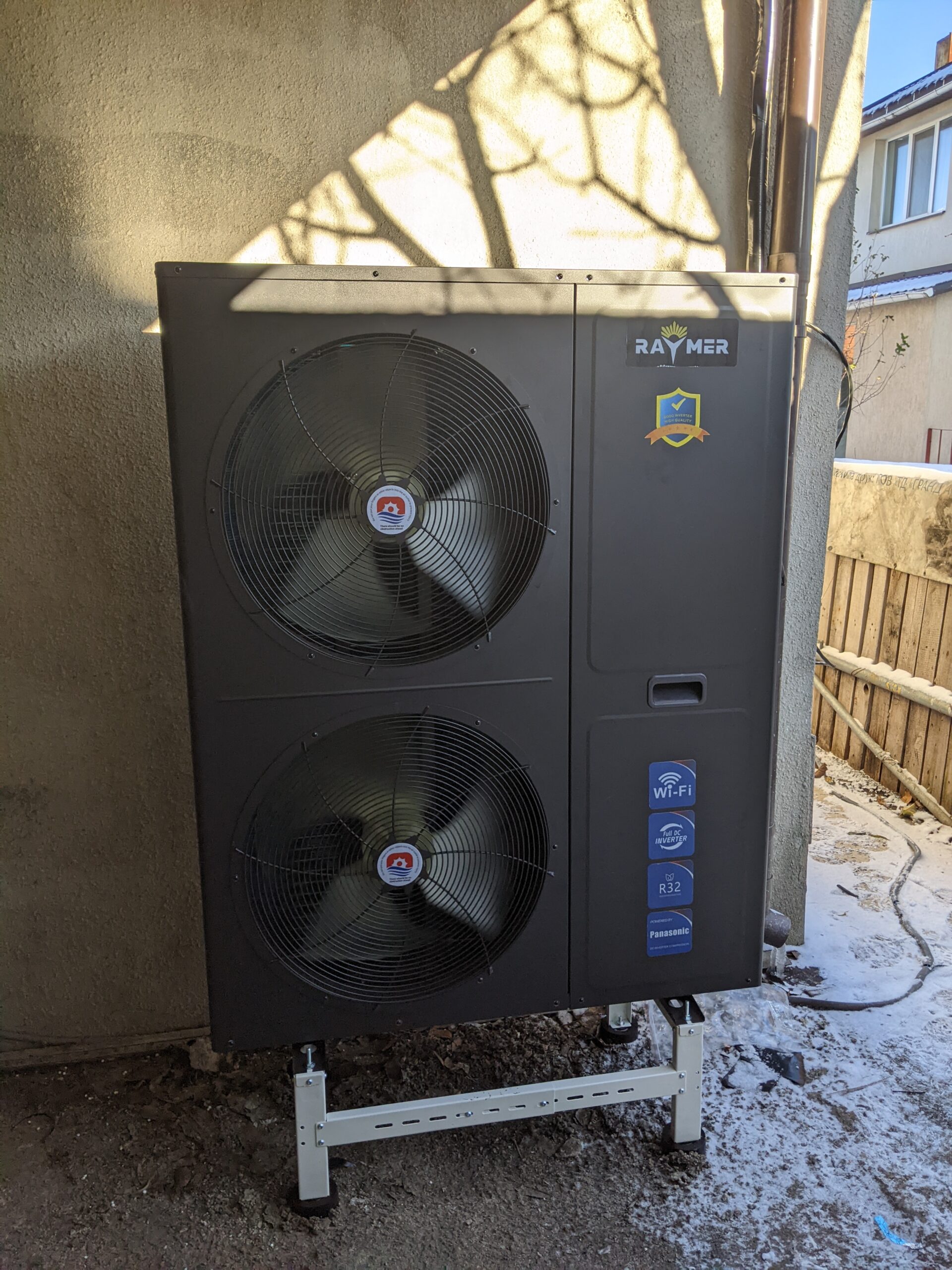

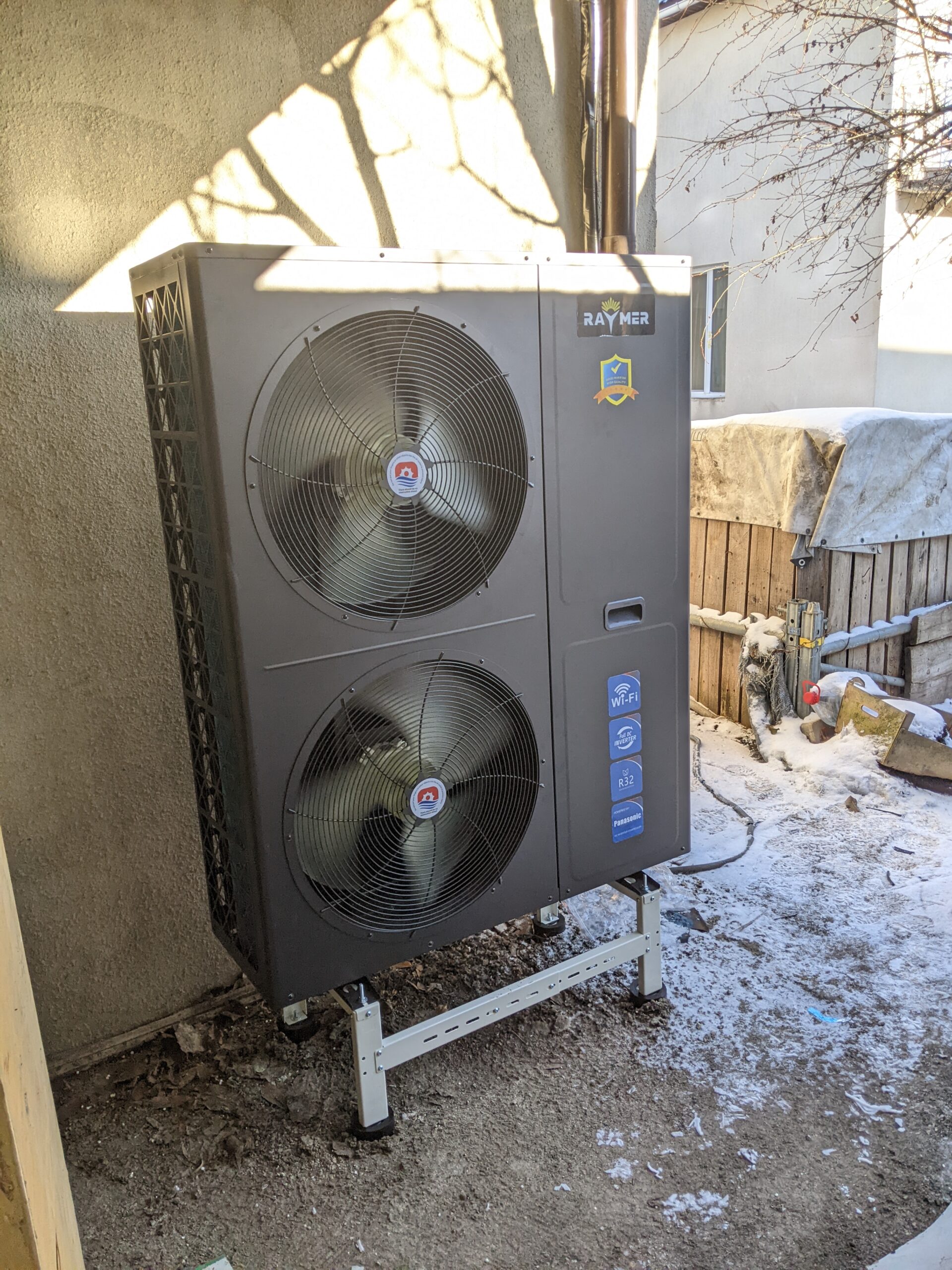

Зовнішній блок теплового насоса встановлений з усіма необхідними умовами для ефективної роботи, які були повністю враховані.
Блок розташований у відкритому місці, що забезпечує безперешкодний доступ повітря для стабільного теплообміну. При виборі місця встановлення особливу увагу приділили вентиляції, яка є важливою для ефективної роботи системи. Також було виключено будь-які можливі перешкоди для руху повітря через теплообмінник, щоб уникнути зниження продуктивності.
Для надійності конструкції блок змонтований на сталевому каркасі, що забезпечує міцну основу, здатну витримати вагу обладнання без ризику перекосів чи пошкоджень. Антивібраційні опори, використані під час монтажу, зменшують шум та вібрацію під час роботи. Це рішення не тільки додає комфорту у використанні, але й продовжує термін служби теплового насоса, знижуючи навантаження на ключові компоненти, такі як компресор та вентилятор.
Результатом є надійна та безшумна робота зовнішнього блоку, що гарантує стабільний клімат у приміщенні.

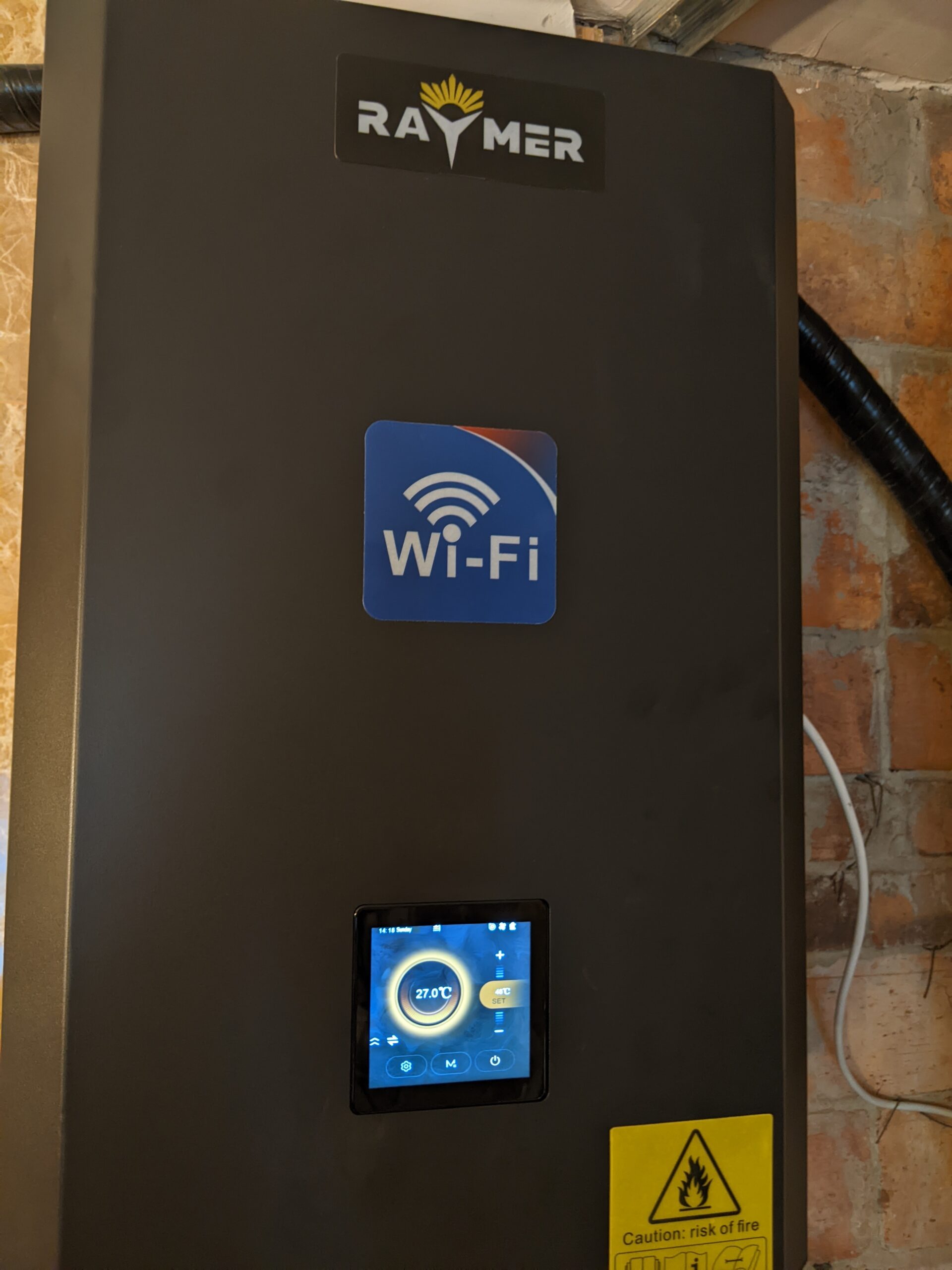

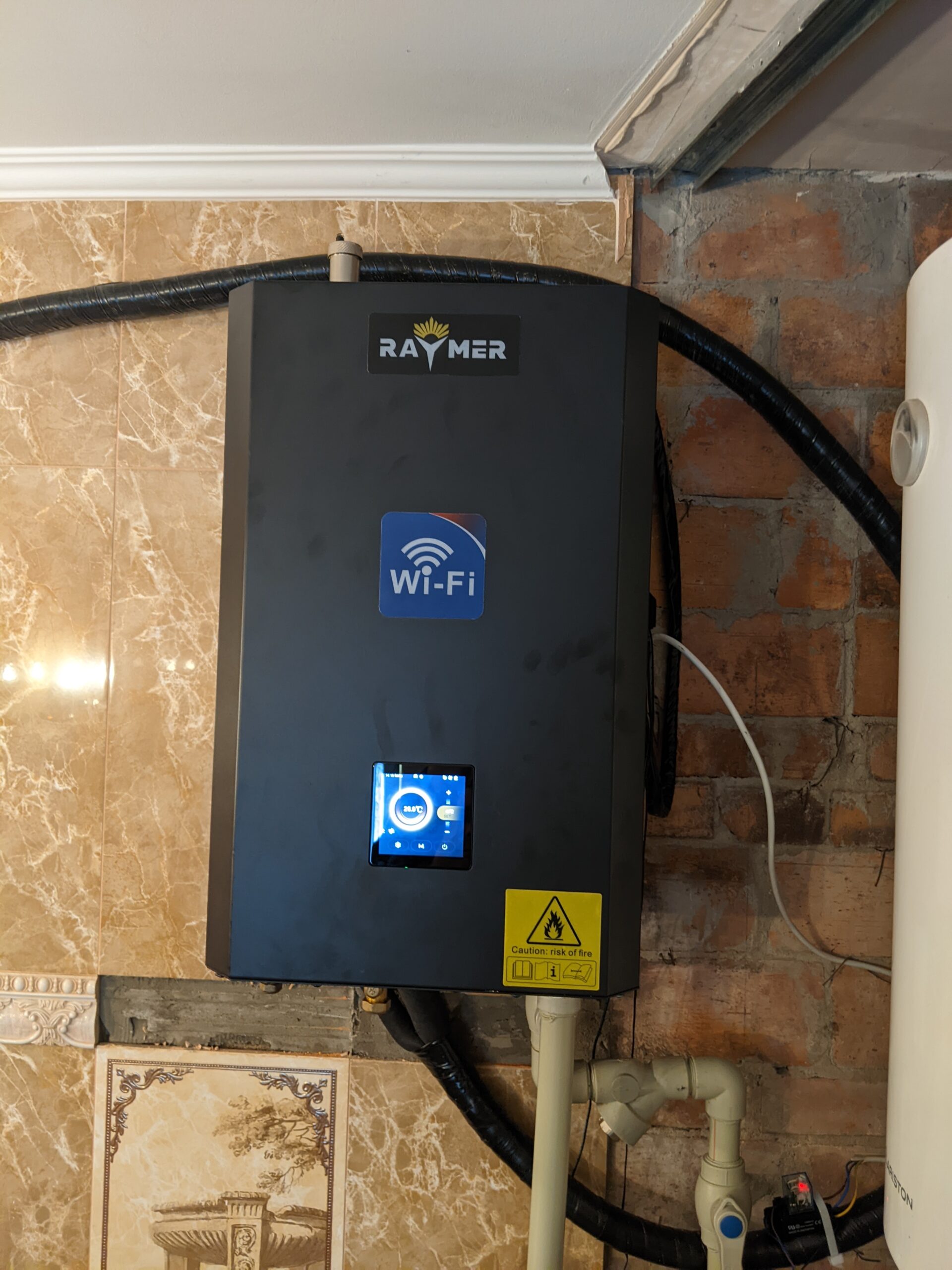

Гідромодуль теплового насоса було встановлено всередині приміщення відповідно до технічних вимог системи. Для цього вибрали окреме місце, яке забезпечує легкий доступ для обслуговування обладнання та дозволяє оптимально організувати простір.
Монтаж гідромодуля здійснено на рівній та міцній поверхні для запобігання можливим коливанням або перекосам під час роботи. Всі підключення до системи опалення, гарячого водопостачання та самого теплового насоса виконані з використанням надійних з'єднань та якісних матеріалів, що гарантує герметичність та тривалий термін експлуатації.
Особливу увагу приділили ізоляції фреонової магістралі для мінімізації теплових втрат та захисту від можливого конденсату. Гідромодуль підключили до баків непрямого нагріву та баку-накопичувача, електричної мережі згідно з інструкцією, а також перевірили правильність роботи всіх датчиків та автоматики.
Після завершення монтажу було проведено тестування системи, що підтвердило коректну роботу гідромодуля у зв'язці з тепловим насосом та іншими елементами системи. Завдяки чітко спланованому встановленню обладнання забезпечене ефективне постачання тепла, гарячої води та підтримка заданих параметрів клімату в будинку.
Оскільки тепловий насос RAY-18DS2 EVI підтримує функцію підключення та керування гарячим водопостачанням, рішення встановити бак непрямого нагріву Raymer DHWP 200 стало очевидним вибором. Цей бак, виготовлений із нержавіючої сталі, має тривалий термін служби, а його 20-метровий змійовик забезпечує високу ефективність теплопередачі, що дозволяє швидко нагрівати воду та гарантувати її постійну наявність.

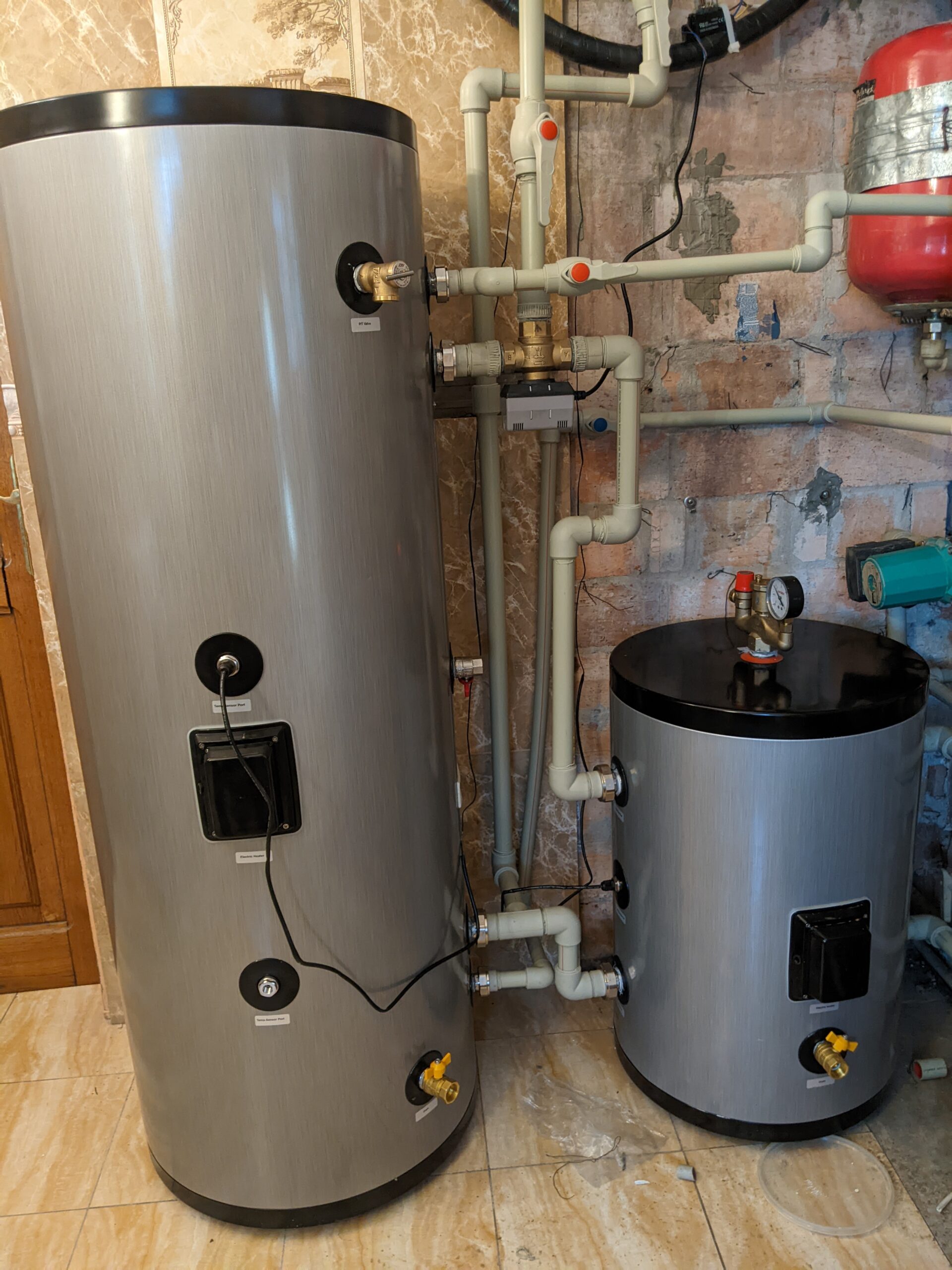

Монтаж бака здійснили на спеціально підготовлену рівну основу, яка забезпечує його стійкість та захищає від вібрацій. Бак був підключений до системи за допомогою якісних ізоляційних трубопроводів, які мінімізують тепловтрати. Розмістили його на підлозі поруч із баком-накопичувачем, завдяки чому вдалося компактно організувати всі комунікації та забезпечити легкий доступ для обслуговування.
Особливу увагу приділили герметичності з'єднань та налаштуванню системи, що дозволило гарантувати безпечну та надійну роботу всього комплексу.

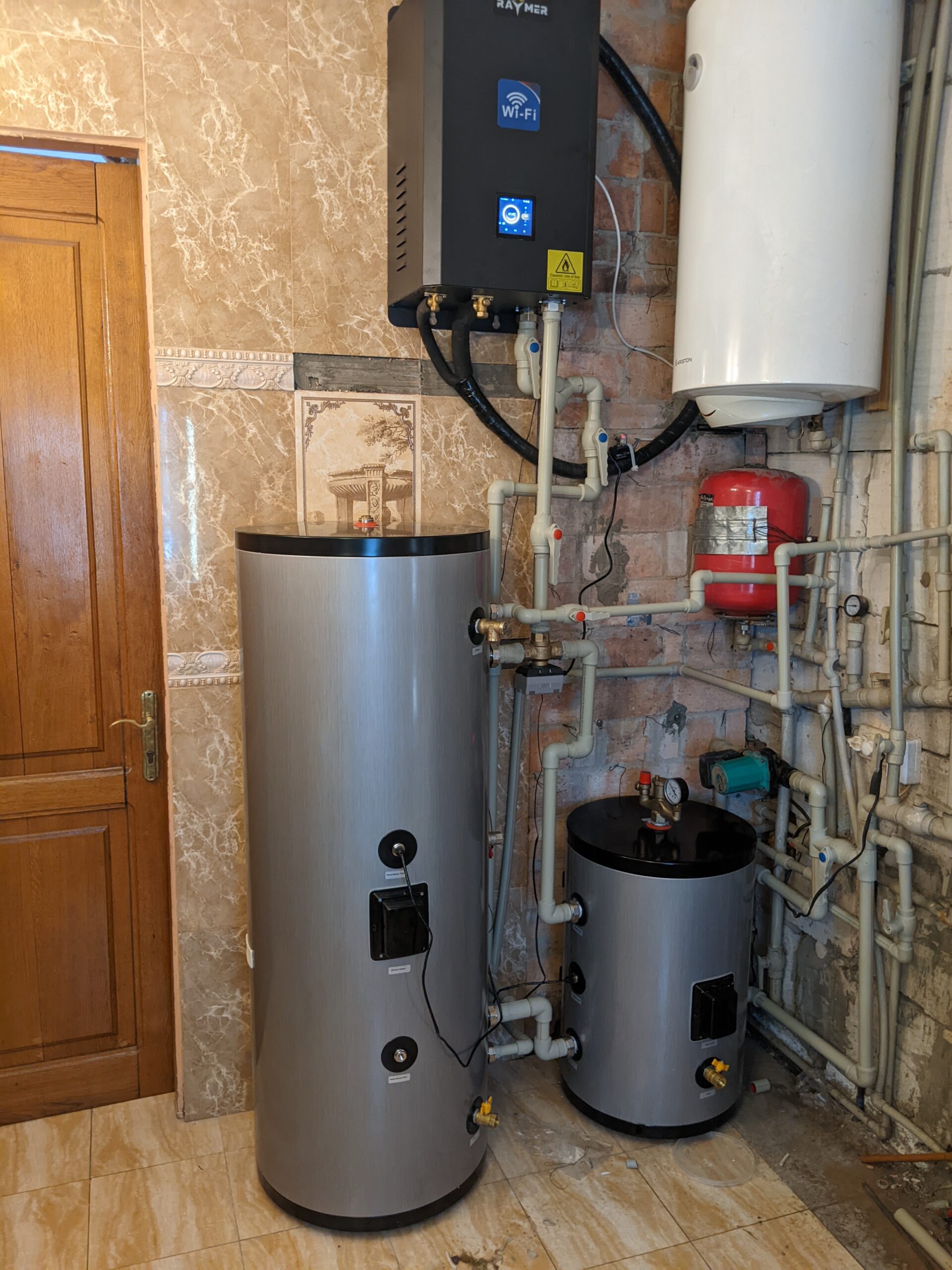

Бак-накопичувач був встановлений поруч із гідромодулем та баком непрямого нагріву, щоб забезпечити безперебійну циркуляцію теплоносія з мінімальними тепловтратами. Таке розташування дозволяє ефективно підтримувати оптимальну температуру у системі опалення та підвищує загальну продуктивність теплового насоса.
Основною метою встановлення бака-накопичувача є забезпечення коректної роботи теплового насоса в режимі опалення, що дає значні переваги. Серед ключових функцій:
Монтаж бака-накопичувача здійснили на рівну міцну основу. Для підключення використовували спеціалізовані ізольовані труби, які мінімізують тепловтрати та забезпечують герметичність системи. Додатково було встановлено запірну арматуру для зручності технічного обслуговування бака та відведення повітря із системи.
Окремо було передбачено захист від вібрацій та шуму, щоб уникнути додаткових навантажень на гідромодуль та теплообмінник. Така ретельно продумана установка бака-накопичувача гарантує довговічність системи та її стабільну роботу навіть за високих навантажень.
В системі теплового насоса Raymer RAY-18DS2-EVI важливу роль відіграють триходовий клапан та циркуляційний насос, забезпечуючи ефективну роботу опалення та гарячого водопостачання.
Триходовий клапан відповідає за автоматичне керування потоками теплоносія між різними контурами: опаленням та системою гарячого водопостачання (ГВП). Коли пріоритетом є нагрівання води в бойлері, клапан перемикає потік теплоносія до бойлера, що дозволяє максимально ефективно використовувати тепло для ГВП. Після досягнення необхідної температури в бойлері клапан повертає теплоносій в опалювальну систему, підтримуючи комфортну температуру в будинку. Це забезпечує злагоджену роботу системи, дозволяючи автоматично перемикатися між режимами нагрівання приміщення та нагрівання води.
Циркуляційний насос забезпечує постійну циркуляцію теплоносія по всій системі. Він підтримує безперебійний рух теплоносія через теплообмінник теплового насоса та передає тепло до теплої підлоги. Завдяки безперервній роботі насоса система рівномірно розподіляє тепло у всіх приміщеннях будинку, підтримуючи стабільну температуру і максимальну ефективність теплопостачання.
Обидва компоненти, триходовий клапан і циркуляційний насос забезпечують оптимальну роботу системи опалення. Вони не лише автоматизують процес перемикання між режимами, а й підтримують постійну та рівномірну подачу тепла, що підвищує загальну енергоефективність та комфорт користування системою теплового насоса.
Тепловий насос Raymer RAY-18DS2-EVI має потужність 18 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 150 кв. Він забезпечує значну економію електроенергії до 80% порівняно із традиційними системами опалення, що дозволяє знизити витрати на опалення.
Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 та позитивно впливає на навколишнє середовище.
Інверторний компресор та технологія Enhanced Vapor Injection (EVI)
Інверторна технологія дозволяє регулювати потужність насоса в залежності від потреби, забезпечуючи стабільне та ефективне обігрів приміщення. Завдяки технології Enhanced Vapor Injection (EVI), тепловий насос може працювати за низьких температур до -30 °C, що розширює можливості використання в різних кліматичних умовах.
Новий чорний дизайн для кращого поглинання тепла
Новий дизайн у чорному кольорі, як результат найновіших розробок та досліджень у галузі теплообладнання для кращого поглинання тепла з навколишнього середовища, робить тепловий насос Raymer RAY-18DS2-EVI найкращим вибором серед інших опалювальних систем.
Чорні поверхні менш схильні до видимих забруднень, пилу і подряпин у порівнянні з білими або світлими поверхнями. Це зменшує потребу в частому очищенні та догляді за пристроєм, що є зручним для користувачів.
Чорний колір має кращу здатність до поглинання тепла , що може бути корисним для зовнішніх блоків теплових насосів в холодну пору року. Це допомагає уникнути зледеніння та підвищує ефективність роботи.
Дистанційне керування
Вбудований модуль Wi-Fi дозволяє керувати роботою теплового насоса на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відстежувати його показники, маючи доступ до інтернету.
Зручність такої функції полягає в тому, що будучи навіть у поїздці, ви можете завчасно включити і налаштувати роботу опалення або охолодження, і насолоджуватися комфортною температурою в будинку після прибуття, не чекаючи поки система запрацює на повну потужність.
