Початкова ситуація

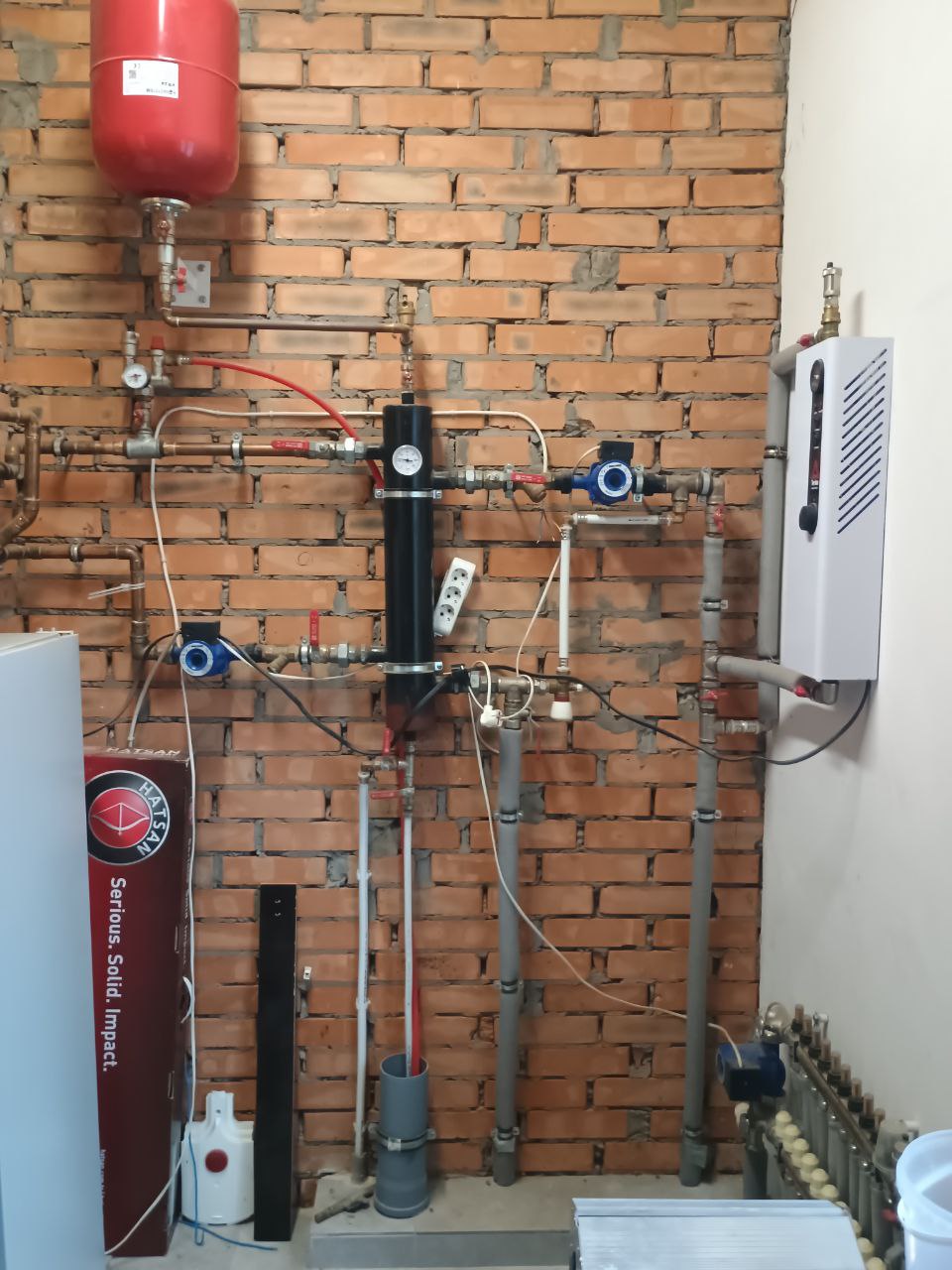

У цьому будинку система опалення спочатку була реалізована на основі електричного казана. На фото видно, як виглядає система: електрокотел встановлений праворуч, праворуч також видно вузол подачі з колектором для системи теплої підлоги або радіаторного опалення. Система була зібрана грамотно: встановлений розширювальний бак, гідравлічний розподільник, циркуляційні насоси, група безпеки та автоматика.
Однак, незважаючи на коректну роботу, основна проблема залишалася високим споживанням електроенергії. Підтримка комфортної температури в холодний період призводила до значних витрат на електроопалення. І це стало основним мотивом для переходу більш економічне рішення.
Поставлене завдання
Клієнт звернувся з метою зменшити витрати на опалення, зберігши існуючу систему трубопроводів, колекторів та автоматики. Було важливо інтегрувати нове джерело тепла без повного демонтажу котельні з мінімальним втручанням у вже налагоджену гідравліку. Також клієнт хотів отримати можливість автономної роботи без втрати комфорту.
Рішення – тепловий насос Raymer RAY-10DS2-EVI
В рамках проекту було обрано тепловий насос Raymer RAY-10DS2-EVI (10 кВт) . Це енергоефективна модель з інверторним компресором, яка може працювати до -25 °C та здатна повністю замінити електрокотел в умовах українського клімату.

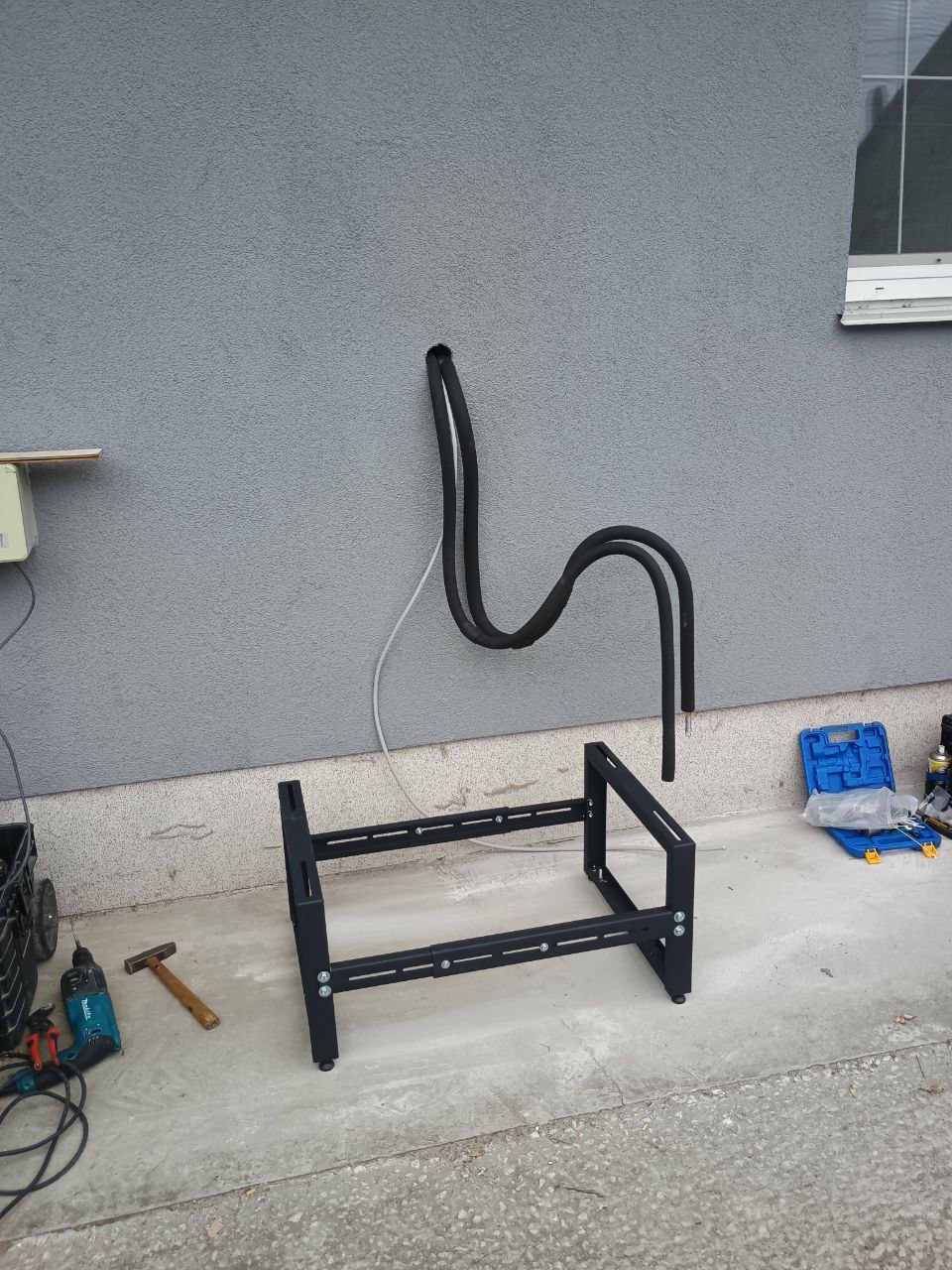

Перед встановленням теплового насоса Raymer RAY-10DS2-EVI було проведено необхідні підготовчі роботи. Одним із ключових етапів стало виведення фреонових магістралей через стіну з котельні до місця встановлення зовнішнього блоку . Це дозволило грамотно організувати з'єднання між внутрішнім та зовнішнім блоками теплового насоса без значного втручання в інтер'єр приміщення.
Для надійної установки зовнішнього блоку було змонтовано металеву опору, розміщену на бетонній основі з антивібраційними прокладками . Конструкція забезпечує стійке кріплення агрегату, захист від снігових заметів та зручний доступ для обслуговування. Крім того, блок розміщений на оптимальній відстані від стіни, що гарантує достатню вентиляцію та ефективну роботу навіть за мінусових температур.
Підготовку цього етапу було проведено з урахуванням усіх технічних вимог виробника, що дозволило перейти до основного монтажу системи без затримок та ускладнень.

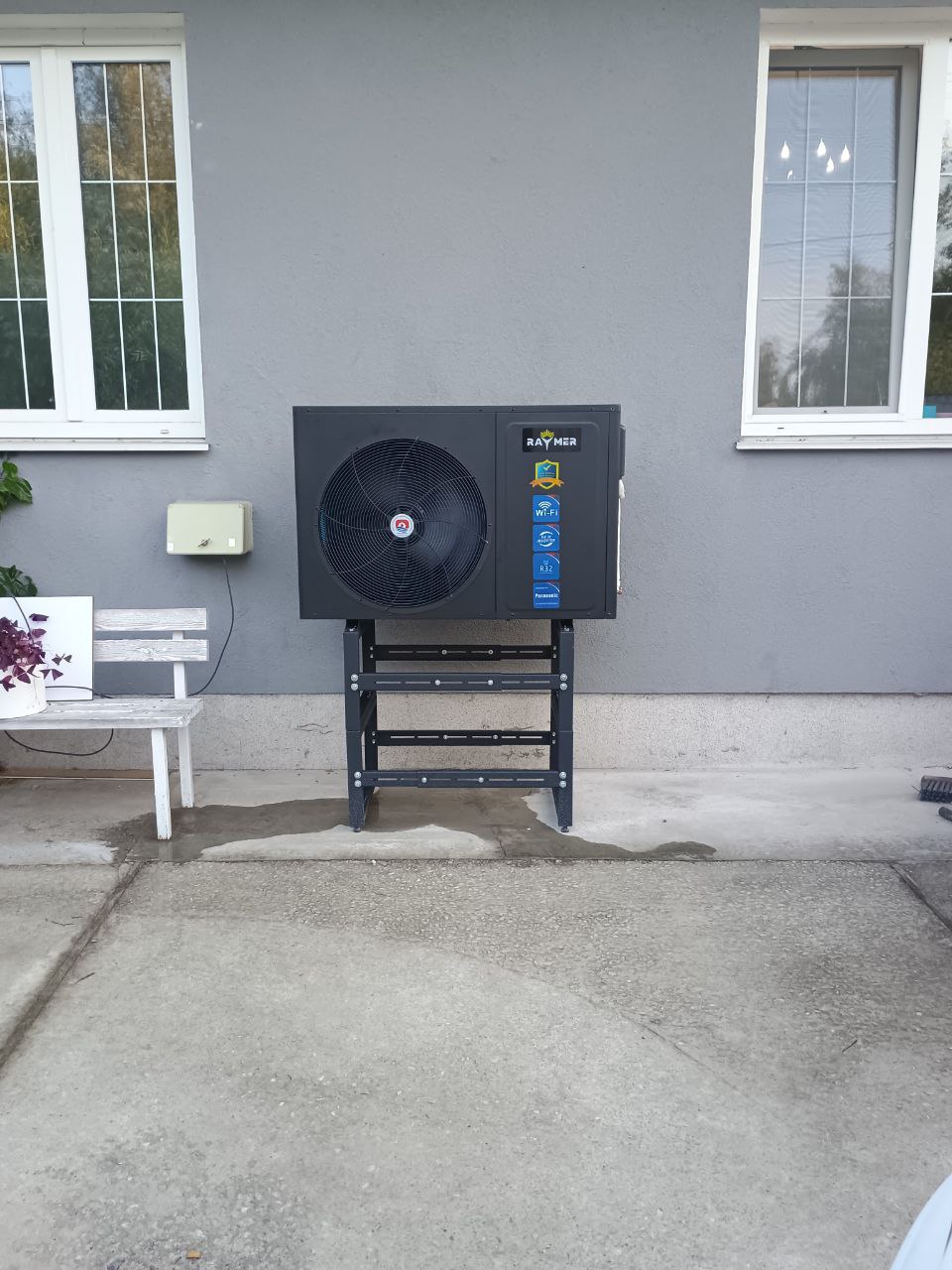

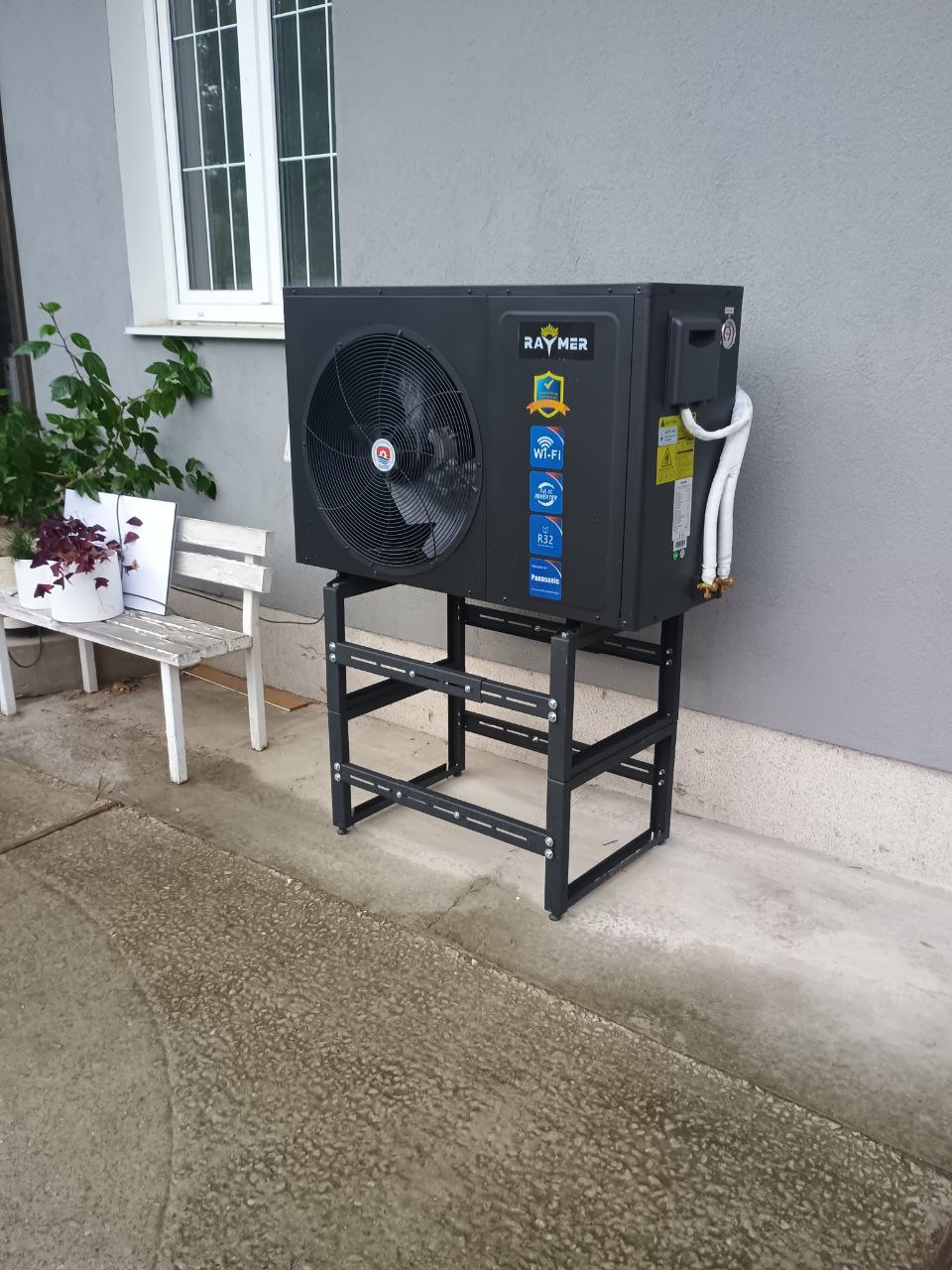

На наступному етапі було змонтовано зовнішній блок теплового насоса Raymer RAY-10DS2-EVI. Спочатку агрегат був встановлений на стандартну низьку металеву підставку, яка забезпечувала стабільність та дотримання вимог щодо мінімальної висоти над землею. Такий варіант був технічно прийнятний, проте після оцінки зовнішнього вигляду фасаду будинку було ухвалено рішення підняти блок на ще один рівень.
Це дозволило досягти кращої естетичної інтеграції зовнішнього блоку до архітектури будинку, а також створити додатковий запас висоти на випадок сильних снігопадів. Нова підставка забезпечила не лише візуальну гармонію з фасадом, а й найкращу циркуляцію повітря навколо теплообмінника, що позитивно впливає на ефективність роботи системи у зимовий період.

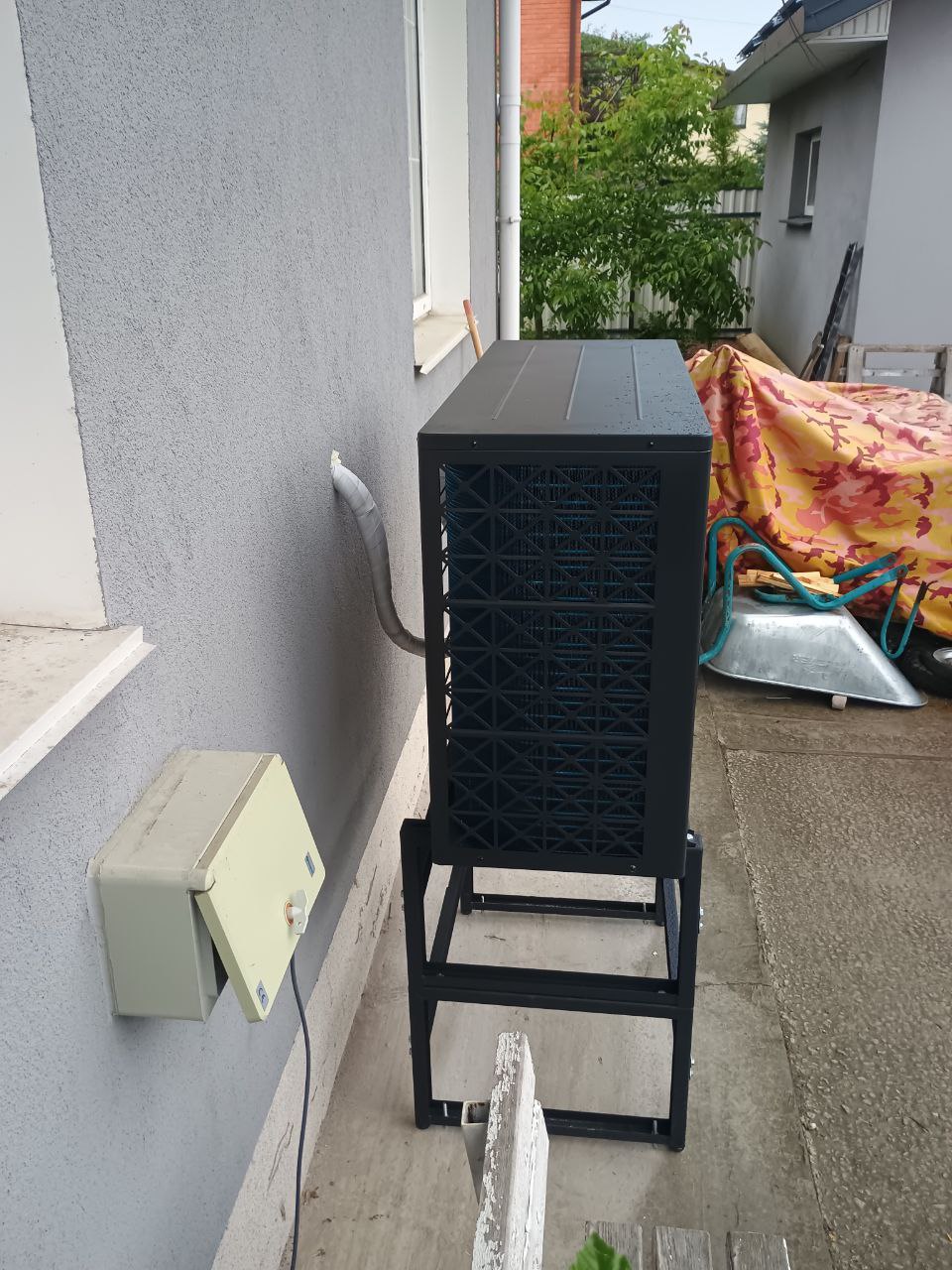

Установка зовнішнього блоку теплового насоса Raymer RAY-10DS2-EVI виконувалася з урахуванням низки важливих технічних та практичних факторів. Основною вимогою при монтажі було забезпечити достатню вентиляцію навколо блоку, щоб повітря безперешкодно надходило до теплообмінника і так само вільно виходило після проходження через нього. Це важливо для стабільної роботи насоса при низьких температурах.
Підключення зовнішнього блоку здійснювалося через фреонові магістралі , які були попередньо виведені через стіну на підготовчому етапі. Для цього використовувалися теплоізольовані мідні труби, які герметично введені в приміщення і надійно зафіксовані . Електроживлення підведено з урахуванням вимог до стабільності напруги та захисту від перевантажень.
Також встановлена дренажна система для відведення конденсату , яка виводиться нижче рівня монтажу та захищена від замерзання. У майбутньому можливе підключення підігріву піддону або встановлення захисту для ефективної роботи в умовах суворої зими.
Загалом установка зовнішнього блоку виконана з дотриманням усіх норм безпеки, ергономіки та енергоефективності, що гарантує тривалу та стабільну роботу всієї системи.

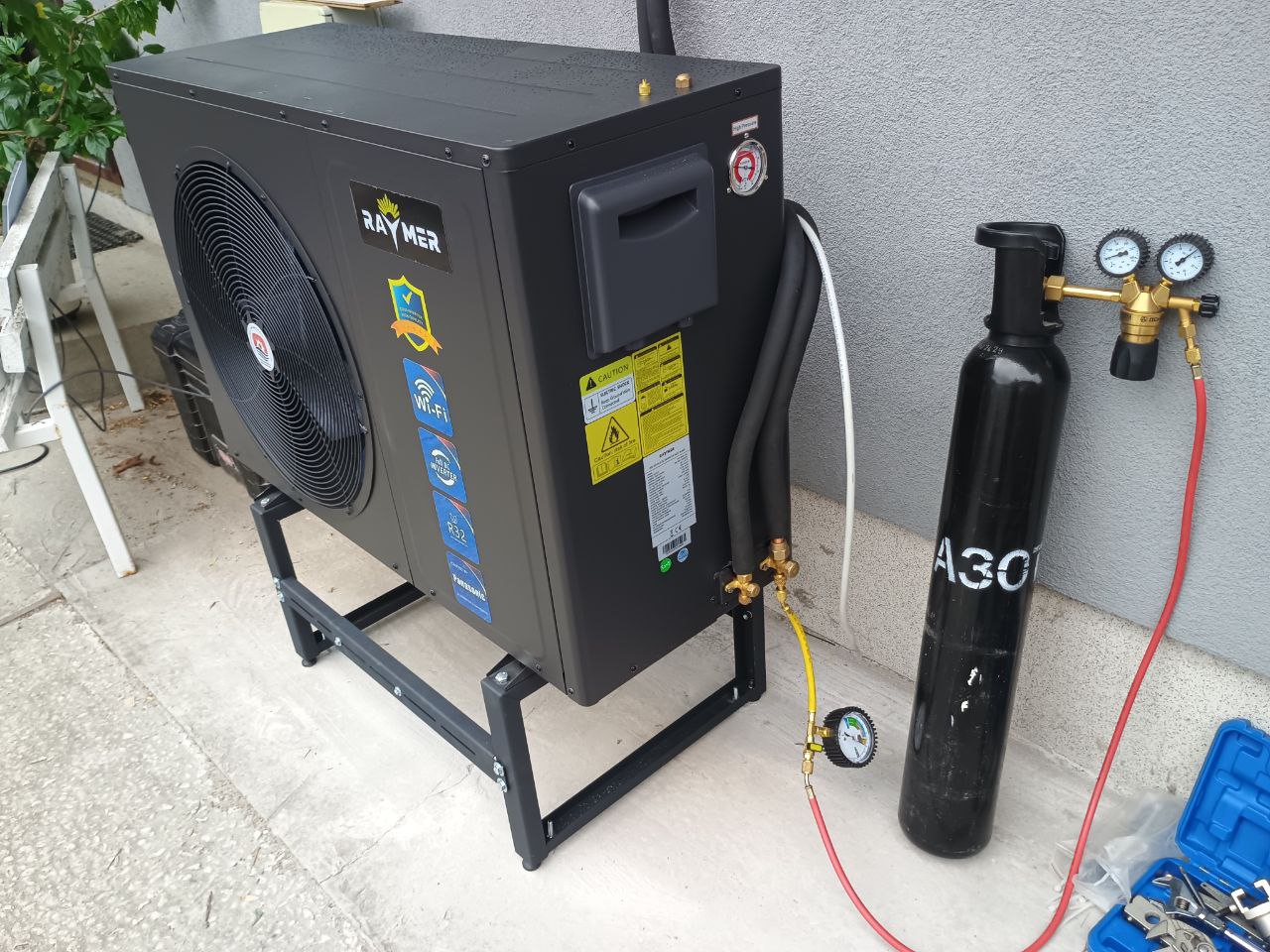

2. Вакуумування системи азотомУ процесі монтажу теплового насоса Raymer RAY-10DS2-EVI важливою частиною підключення зовнішнього блоку стало вакуумування фреонової магістралі , яке було виконане відповідно до всіх технічних норм. Але перед безпосереднім вакуумуванням було застосовано додаткову процедуру продування азотом.
Цей крок має надзвичайно важливе значення: азот витісняє вологу та домішки із внутрішньої поверхні фреонових труб , які можуть потрапити туди під час прокладки або зберігання матеріалів. Волога або пил у системі можуть негативно впливати на роботу компресора, викликати кристалізацію холодоагенту або навіть пошкодження системи.
Продування виконували технічним азотом під тиском, після чого система була вакуумована вакуумним насосом до глибокого вакууму. Це дозволило повністю видалити залишки повітря , вологи та домішок із системи перед заправкою фреоном, забезпечивши ідеальні умови для подальшої герметичної роботи обладнання.
Завдяки такому підходу вдалося досягти максимальної ефективності теплового насоса та гарантувати його довговічну, стабільну роботу без порушення термодинамічних процесів у системі.

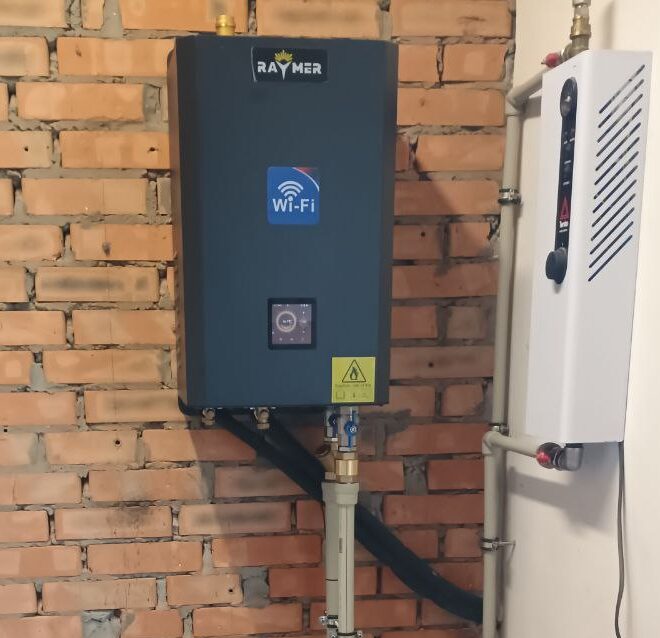

Внутрішній блок теплового насоса Raymer RAY-10DS2-EVI був встановлений безпосередньо в котельному приміщенні, поруч із електрокотлом та розподільчими колекторами системи опалення. Його монтаж здійснювався таким чином, щоб забезпечити зручний доступ до сервісного обслуговування, візуального контролю та підключення всіх необхідних комунікацій.
Установка блоку виконана на міцну вертикальну стіну, при цьому було дотримано всіх нормативних вимог щодо вентиляції навколо корпусу. До гідромодуля підключена фреонова магістраль, яка проходить через стіну та з'єднується із зовнішнім блоком . Місця стику ретельно герметизовані, а траси утеплені для запобігання втратам тепла та утворенню конденсату.
З боку гідравліки внутрішній блок підключений до буферної ємності , яка розташована безпосередньо під ним. Для зручності та ефективності в обв'язці використані кульові крани, дренаж, група безпеки та циркуляційні насоси. Електроживлення гідромодуля виконано з дотриманням вимог щодо заземлення та захисту – для цього використано окрему розетку з автоматом, а також систему стабілізації напруги.
Таким чином, внутрішній блок Raymer став ключовим елементом нової системи опалення, яка не тільки працює ефективно, але має естетичний, продуманий вигляд з чіткою організацією всіх з'єднань.

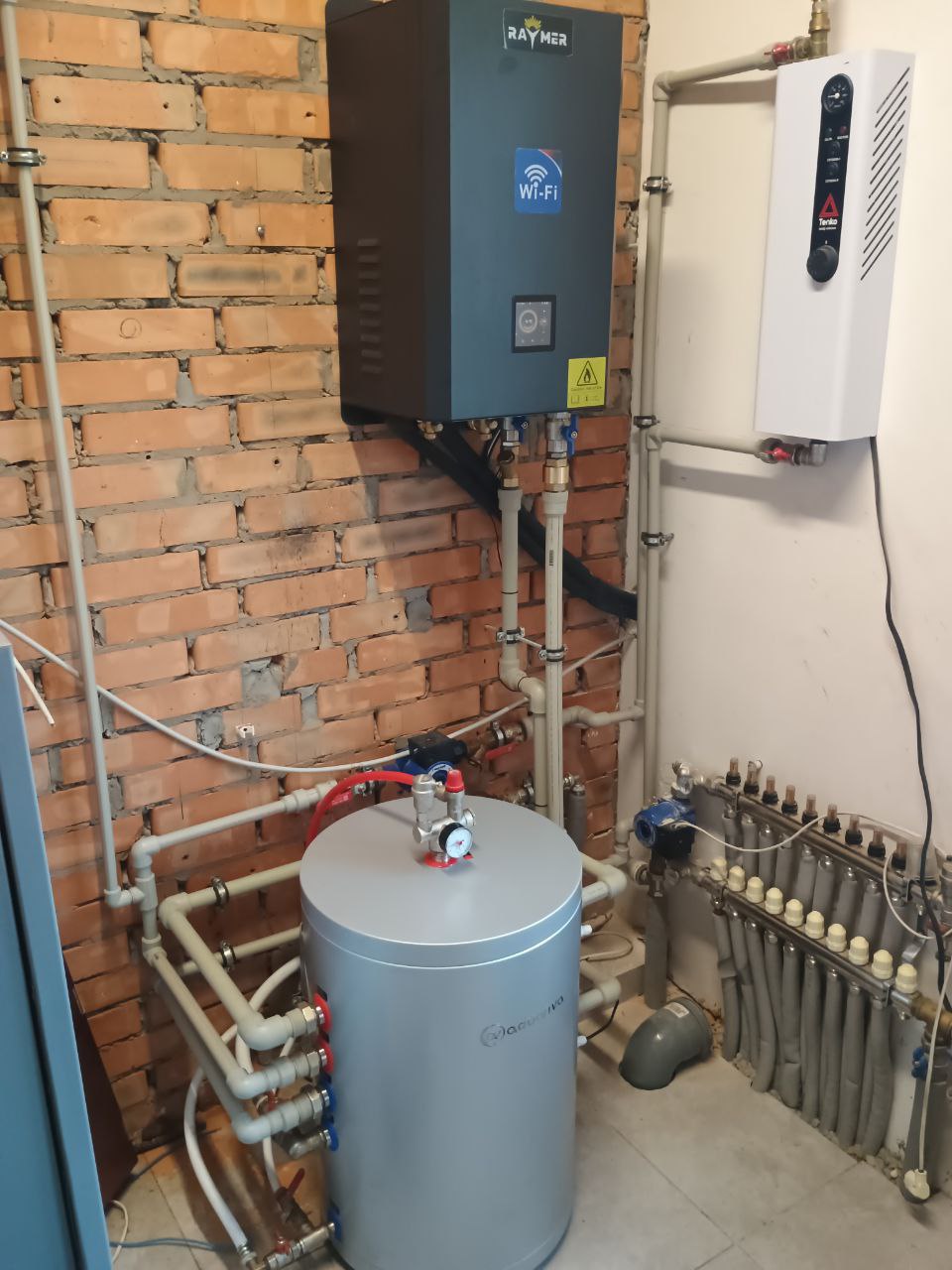

У цьому проекті було встановлено буферну ємність Aquaviva об'ємом 80 літрів. Монтаж резервуару виконаний безпосередньо під внутрішнім блоком теплового насоса Raymer RAY-10DS2-EVI, що дозволило мінімізувати довжину гідравлічних з'єднань та зменшити тепловтрати. Бака встановлена на рівну бетонну основу, що забезпечує її стійке положення та безпечну експлуатацію.
Підключення буферної ємності виконано через верхні та бічні патрубки , залежно від напрямку потоку та розподілу теплоносія. Один контур з'єднаний із гідромодулем теплового насоса, який подає нагрітий теплоносій у верхню частину бака. Зворотний потік забирається з нижньої частини ємності, забезпечуючи постійну температуру та стабільну роботу системи.
Окремо було реалізовано підключення до гребінки системи теплої підлоги . Відбір теплоносія на теплу підлогу здійснюється через окрему циркуляційну лінію, що підключена до одного з бічних патрубків буфера. При цьому в систему включений циркуляційний насос , що забезпечує необхідний тиск та потужність для прокачування теплоносія через петлі теплої підлоги. Розподільник має окремі контури з можливістю індивідуального регулювання температури у кожному приміщенні.
Таке рішення дозволяє буферній ємності працювати як гідравлічний роздільник між контуром теплового насоса та низькотемпературною системою теплої підлоги. Це забезпечує безперебійну роботу всієї системи, стабільну температуру у приміщеннях та запобігає надмірному включенню компресора при частих запитах тепла з боку підлоги.
Використання теплового насоса замість електрокотла має низку значних переваг, серед яких головні – економічність, ефективність та екологічність . Розглянемо докладніше, чому тепловий насос є найкращим вибором для опалення будинку.
1. Економія електроенергії та зниження витрат
Головна перевага теплового насоса – висока енергоефективність .
Наприклад, якщо для опалення будинку електрокотлом потрібно 5000 кВт·год на місяць , то тепловий насос при COP = 4 споживає всього 1250 кВт·год .
2. Можливість охолодження влітку
Електрокотел використовується виключно для опалення, тоді як більшість теплових насосів мають функцію реверсу , що дозволяє охолоджувати приміщення влітку, замінюючи кондиціонер.
3. Екологічність та зниження викидів CO₂
Оскільки тепловий насос використовує тепло навколишнього середовища (з повітря, ґрунту або води), а не спалює паливо, він:
4. Робота при низьких температурах
Сучасні теплові насоси з технологією EVI (ежекторне упорскування пари) можуть ефективно працювати навіть при -30°C , забезпечуючи комфортне опалення навіть у холодних регіонах.
5. Автоматизація та зручність управління
6. Безпека та довговічність
7. Поєднання з іншими джерелами енергії
Тепловий насос добре працює в комбінації з:
Тепловий насос – це інноваційне рішення, яке дозволяє знизити витрати на опалення, підвищити комфорт та автоматизувати систему . На відміну від електрокотла, він забезпечує багатофункціональність, економічність та екологічність , що робить його оптимальним вибором для сучасного будинку.
Якщо в будинку вже встановлено електрокотел, перехід на тепловий насос – це розумна інвестиція , яка окупиться завдяки економії електроенергії вже за 4-5 років.
