Тепловий насос Raymer RAY-10DS2-EVI | Монтаж у будинку на 120 кв. м у с. Петриків, Тернопільської області

Завдання проекту

Основною метою цього проекту було забезпечення комфортного клімату в будинку з використанням сучасного обладнання, що дозволяє мінімізувати витрати на енергоресурси та підвищити рівень автономності опалення.

Раніше будинок опалювався за допомогою електрокотла, який залишиться резервним джерелом опалення. Витрати на опалення котлом були надто високими, тому замовник почав шукати альтернативні джерела опалення для економії ресурсів.

Аналіз та вибір обладнання

При виборі теплового насоса для автономного опалення будинку важливо враховувати як технічні характеристики обладнання, так і ефективність у реальних умовах експлуатації. Після аналізу доступних варіантів було обрано модель Raymer RAY-10DS2-EVI, яка оптимально відповідає потребам замовника за параметрами продуктивності, економічності та надійності. Порівнюючи витрати на опалення електрокотлом та тепловим насосом виявлено, що витрати на опалення електрокотлом у 4 рази вищі, ніж тепловим насосом.

Ключові переваги Raymer RAY-10DS2-EVI:

Технологія EVI (Enhanced Vapor Injection) забезпечує стабільну роботу в умовах низьких температур, що є критично важливим для регіонів з холодним кліматом.
Потужність 10 кВт – достатня для обігріву приватного будинку середнього розміру.
Енергоефективність – високий коефіцієнт COP дозволяє значно знизити витрати на опалення.
Інверторна технологія – забезпечує плавне регулювання потужності, що збільшує термін служби обладнання та покращує його економічність.
Інтелектуальне керування через Wi-Fi – дозволяє контролювати та налаштовувати роботу насоса дистанційно через мобільний додаток.
Сумісність з буферною ємністю та ГВП – можливість підключення додаткових баків для ефективного накопичення тепла та гарячої води.

Обґрунтування вибору:

Тепловий насос Raymer RAY-10DS2-EVI був обраний завдяки своїй здатності ефективно працювати в умовах низьких температур, що є важливим фактором для регіону встановлення. Його продуктивність та надійність забезпечують стабільне опалення за мінімальних енерговитрат.

Крім того, можливість дистанційного керування та гнучкість у підключенні до інших елементів системи (буферна ємність, бойлер ГВП) зробили цей варіант найбільш зручним та ефективним для реалізації автономного опалення.

Етапи виконання робіт

Замовник вирішив виконати монтаж самостійно, керуючись рекомендаціями наших інженерів. Процес включав встановлення та підключення всіх необхідних компонентів: теплового насоса, гідромодуля, буферної ємності, бака гарячого водопостачання, стабілізатора напруги та системи трубопроводів.

1. Монтаж зовнішнього блоку

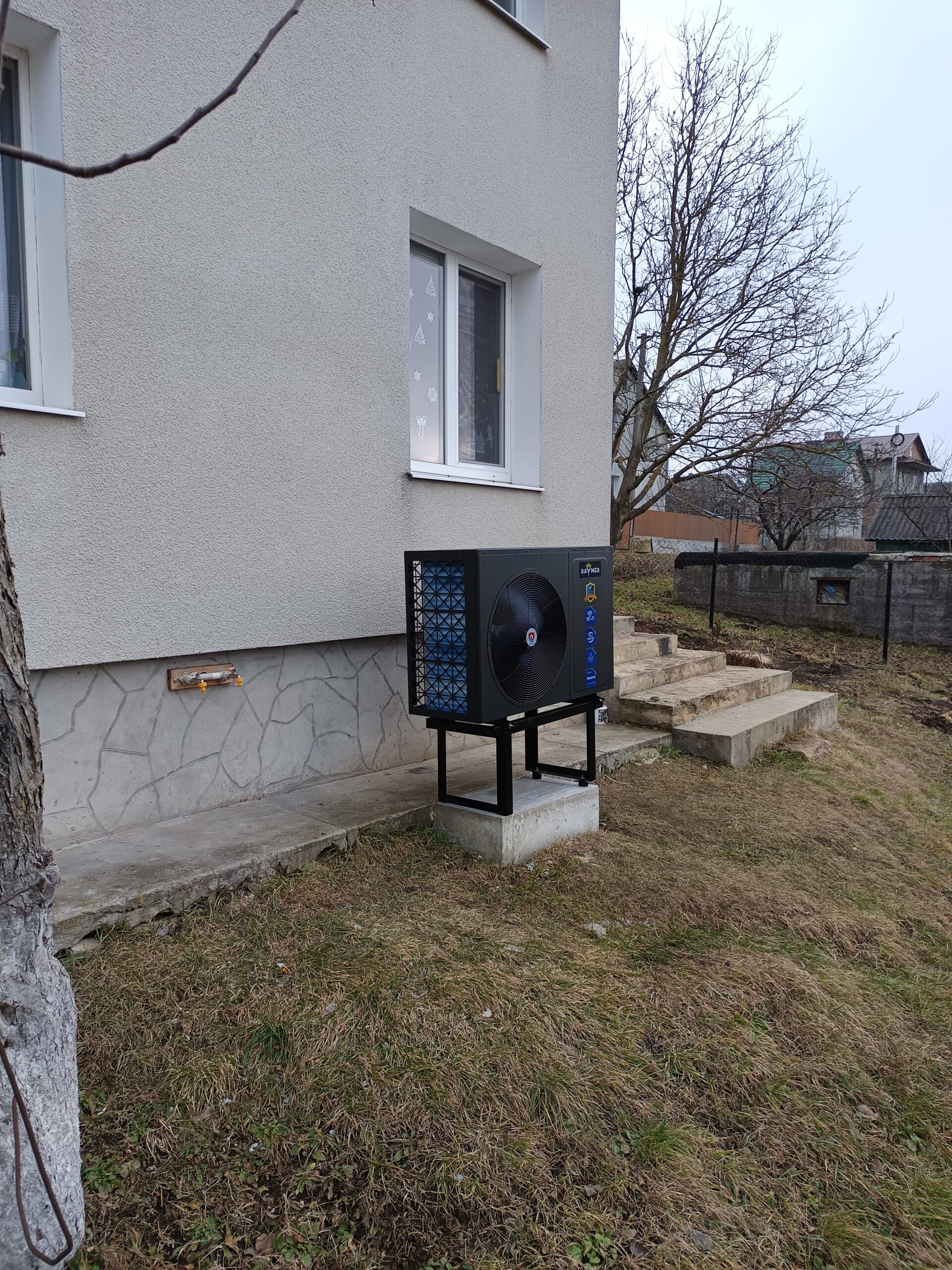

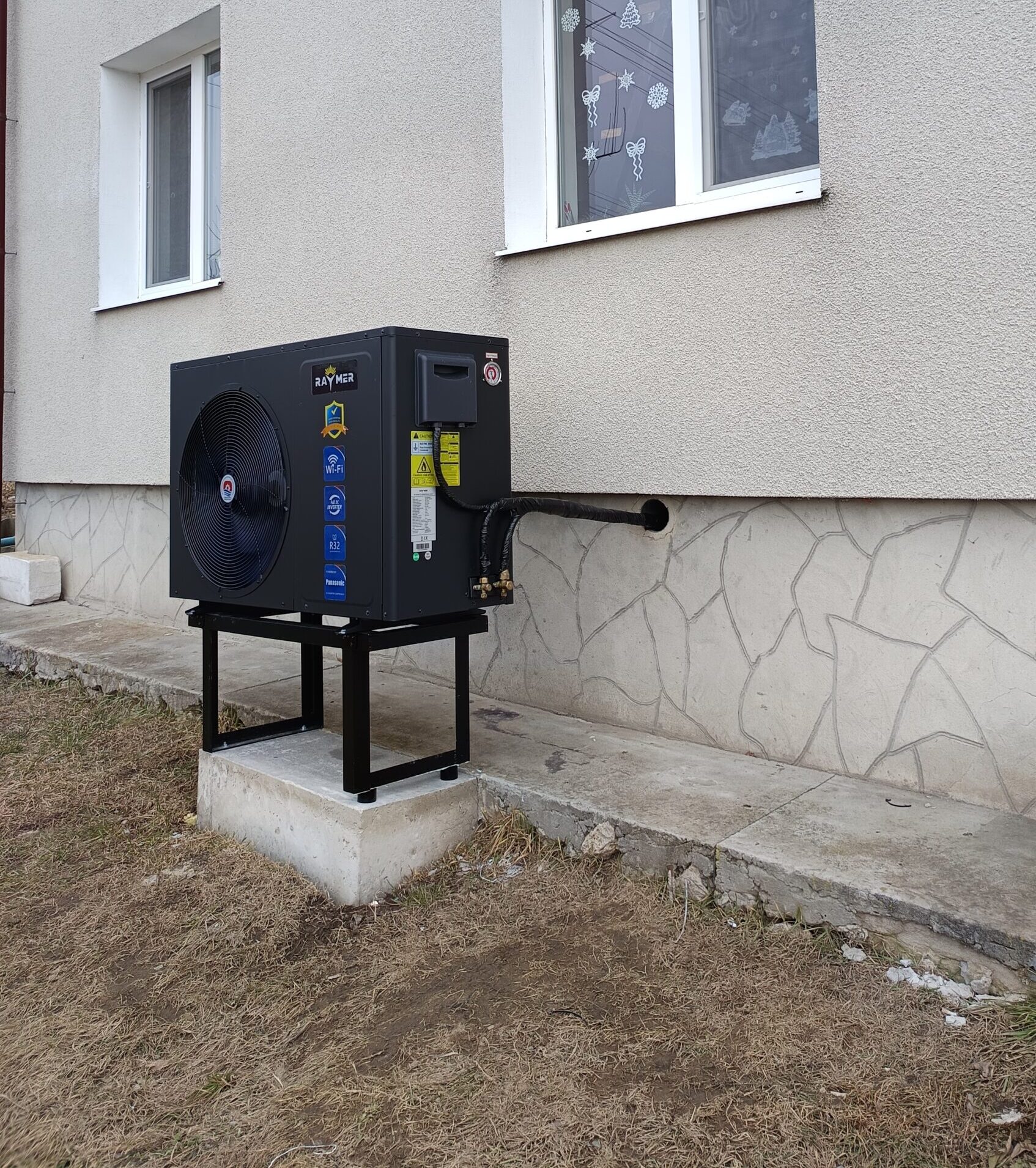

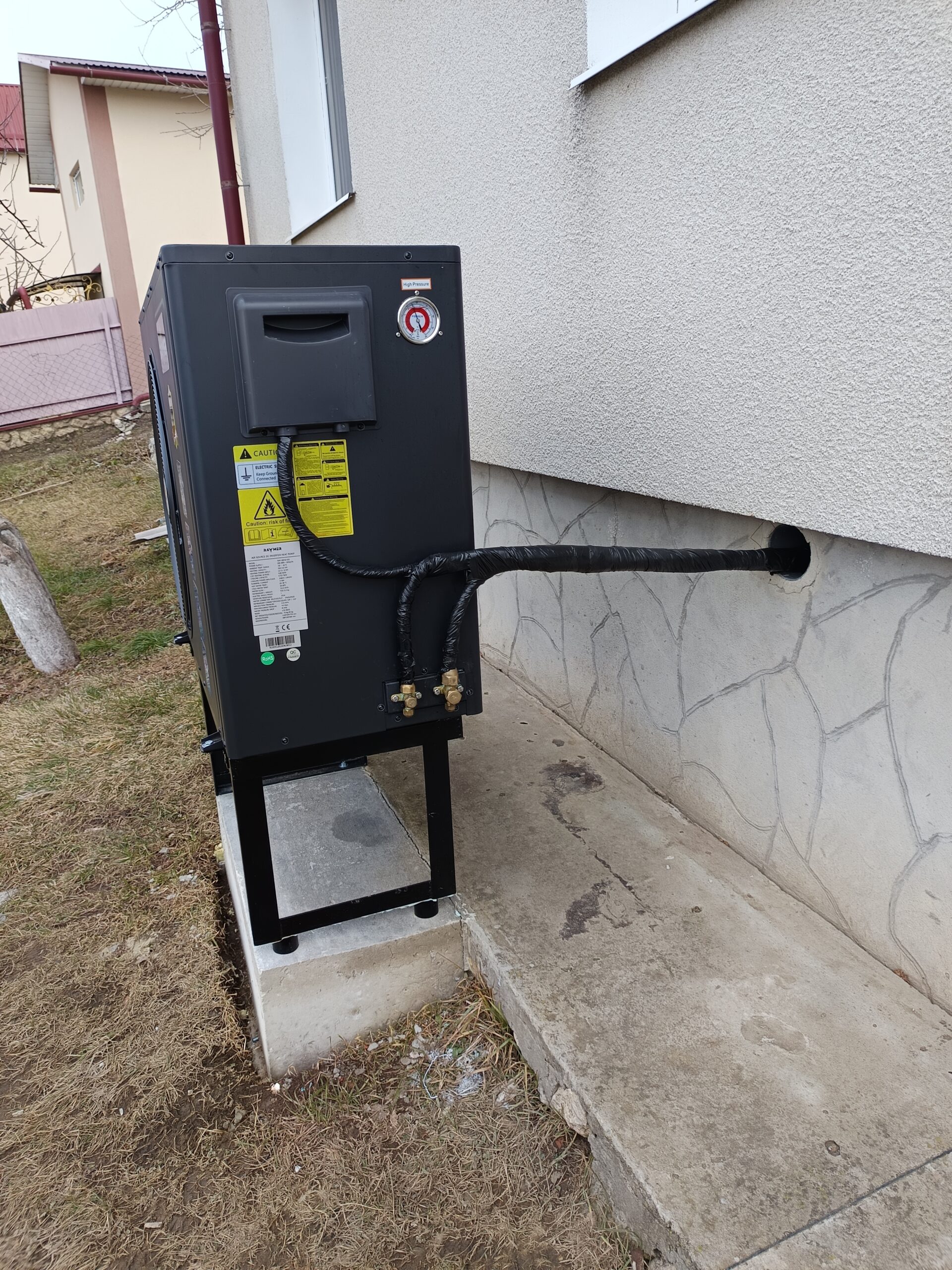

Монтаж зовнішнього блоку теплового насоса Raymer RAY-15DS1-EVI був виконаний замовником самостійно. Блок встановлений на надійну основу з бетонних блоків, що забезпечує його стійкість та зменшує ризик вібрацій під час роботи. Підключення теплоізольованих трубопроводів виконано через стіну будинку, що дозволяє мінімізувати теплові втрати та забезпечує акуратний вид інсталяції.

Також передбачено необхідне місце для обслуговування агрегату. Важливим етапом монтажу стало коректне підключення дренажної системи та перевірка всіх з'єднань на герметичність. Завдяки правильному розміщенню та фіксації, зовнішній блок надійно функціонує та забезпечує ефективну роботу системи опалення.

2. Встановлення внутрішнього блоку

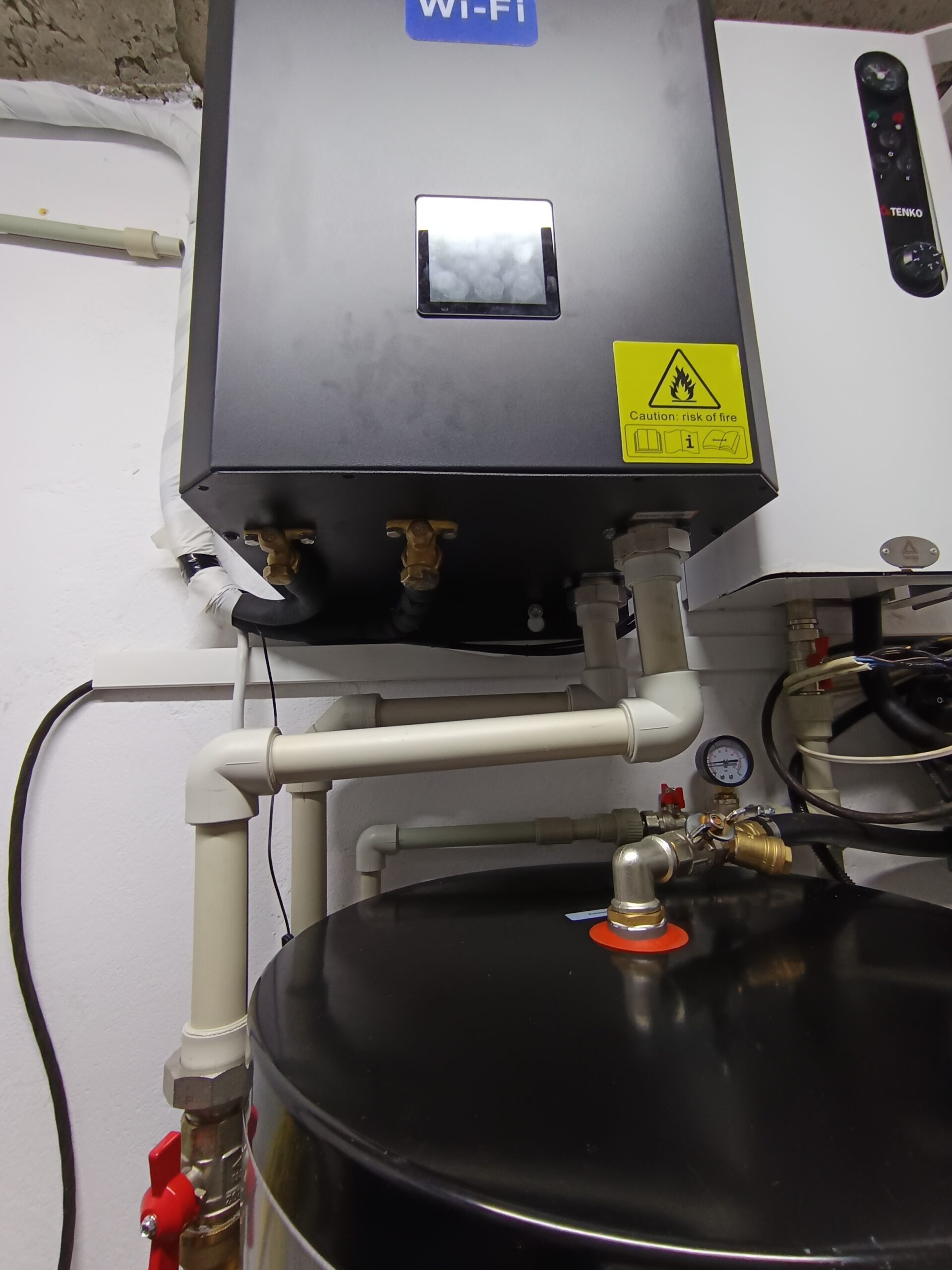

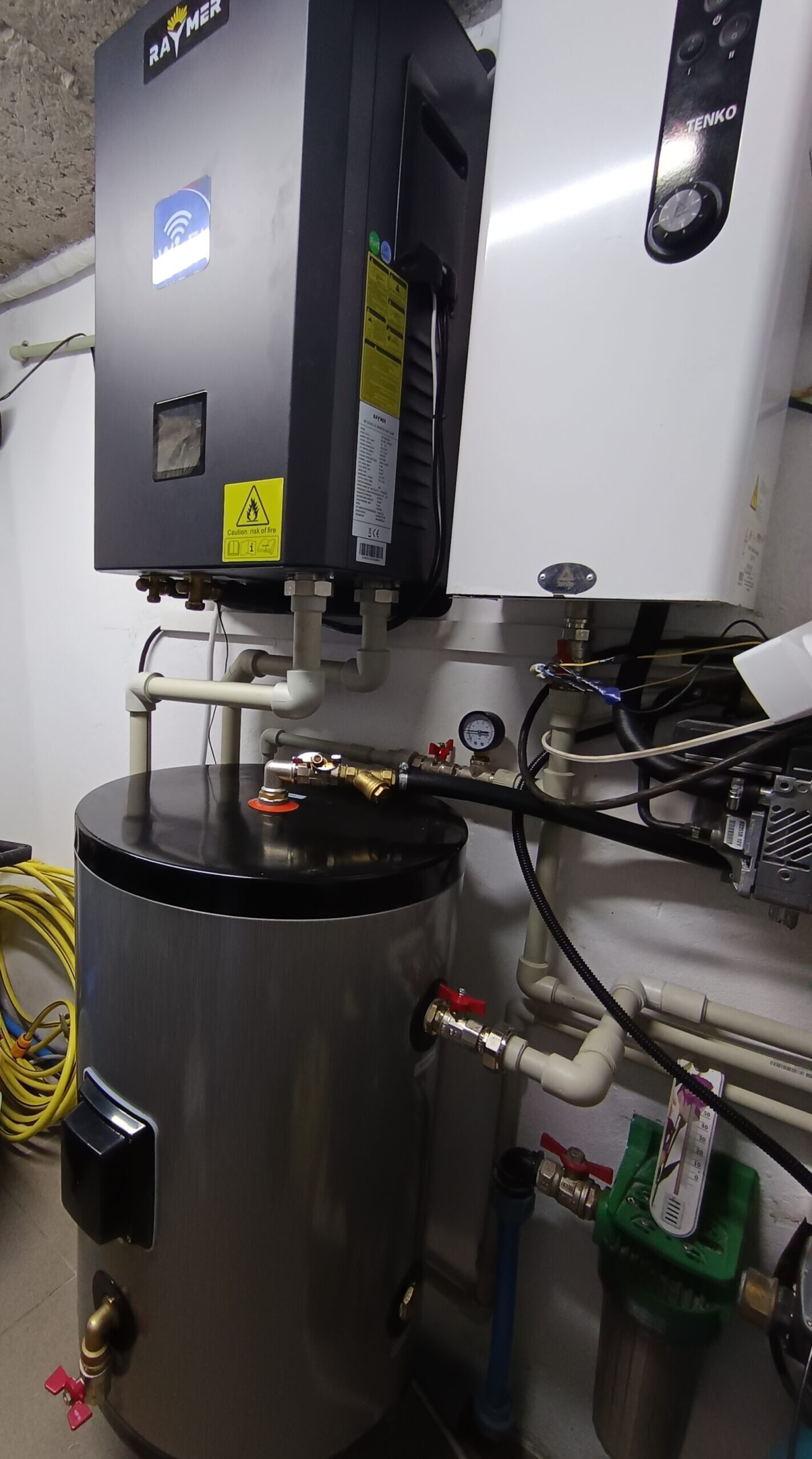

Гідромодуль Raymer встановлений на стіні поруч із електрокотлом Tenko, що дозволяє ефективно використовувати простір у котельні. Монтаж виконаний самостійно, з урахуванням оптимальної схеми підключення до бака-гібриду, що забезпечує гаряче водопостачання та підтримання температури у системі опалення.

Підключення до трубопроводів виконано із застосуванням поліпропіленових та металопластикових труб із використанням запірної арматури для зручного обслуговування. Гідромодуль інтегрований у систему зворотного та прямого контуру, а також підключений до фільтра механічного очищення, що допомагає захистити теплообмінник від можливого забруднення.

Завдяки продуманій схемі монтажу система працює стабільно, забезпечуючи ефективне керування температурним режимом у будинку.

4. Установка баку накопичувача Raymer IMP 60 L

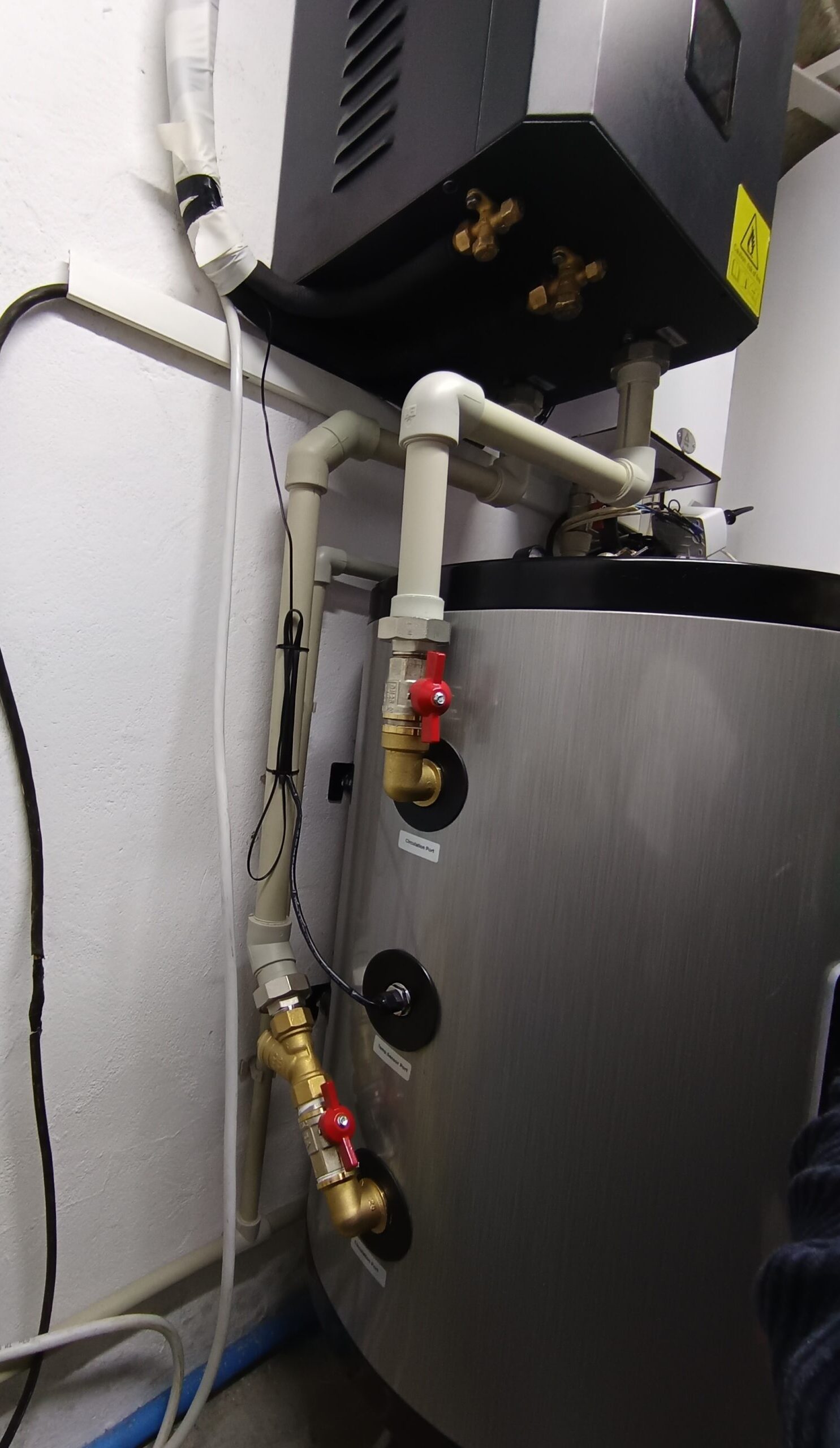

Монтаж буферної ємності здійснено для накопичення та рівномірного розподілу тепла в системі опалення та гарячого водопостачання, що зменшує кількість включень та вимкнень теплового насоса та забезпечує стабільну роботу обладнання.

Місткість підключена до гідромодуля через подавальний та зворотний трубопроводи, а для можливості обслуговування встановлені кульові крани.

У нижній частині передбачений зливний кран для спустошення за потреби.

Електричне підключення виконано з дотриманням безпеки, датчики температур з'єднані з контролером гідромодуля. Монтаж виконаний самостійно з урахуванням усіх необхідних вимог для ефективної та надійної експлуатації.

Переваги використання теплового насоса перед електрокотлом

Використання теплового насоса замість електрокотла має низку значних переваг, серед яких головні – економічність, ефективність та екологічність . Розглянемо докладніше, чому тепловий насос є найкращим вибором для опалення будинку.

1. Економія електроенергії та зниження витрат

Головна перевага теплового насоса – висока енергоефективність .

• Електрокотел перетворює 1 кВт електроенергії на 1 кВт тепла (ККД ≈ 99%).
• Тепловий насос використовує електроенергію не для генерації тепла, а для його перенесення з повітря або землі , тому за 1 кВт електроенергії він може виробляти 4-5 кВт тепла (ККД або COP = 3-5).
• Це дозволяє знизити витрати на опалення у 4-5 разів у порівнянні з електрокотлом.

Наприклад, якщо для опалення будинку електрокотлом потрібно 5000 кВт·год на місяць , то тепловий насос при COP = 4 споживає всього 1250 кВт·год .

2. Можливість охолодження влітку

Електрокотел використовується виключно для опалення, тоді як більшість теплових насосів мають функцію реверсу , що дозволяє охолоджувати приміщення влітку, замінюючи кондиціонер.

3. Екологічність та зниження викидів CO₂

Оскільки тепловий насос використовує тепло навколишнього середовища (з повітря, ґрунту або води), а не спалює паливо, він:

• Знижує викиди CO₂ порівняно з електростанціями, які виробляють електроенергію для електрокотлів.
• Сприяє переходу на відновлювану енергетику , особливо в комбінації із сонячними панелями.

4. Робота при низьких температурах

Сучасні теплові насоси з технологією EVI (ежекторне упорскування пари) можуть ефективно працювати навіть при -30°C , забезпечуючи комфортне опалення навіть у холодних регіонах.

5. Автоматизація та зручність управління

• Тепловий насос має автоматичний контроль температури та може працювати за заданими графіками, що знижує енергоспоживання.
• Управління можливе дистанційно через Wi-Fi , що спрощує налаштування та контроль.
• Електрокотли менш автоматизовані, а їхня робота часто вимагає ручного втручання.

6. Безпека та довговічність

• Відсутність відкритого нагрівального елемента знижує ризик займання та перегріву.
• Середній термін служби теплового насоса – 15-25 років , тоді як електрокотел зазвичай слугує 8-12 років .
• Менше деталей, що зношуються, означає низьку потребу в обслуговуванні .

7. Поєднання з іншими джерелами енергії

Тепловий насос добре працює в комбінації з:

• Сонячними панелями – що дозволяє отримувати майже нульові витрати на електроенергію .
• Твердопаливні котли – для збільшення автономності.
• Буферні ємності – для більшої стабільності системи.

Висновок

Тепловий насос – це інноваційне рішення, яке дозволяє знизити витрати на опалення, підвищити комфорт та автоматизувати систему . На відміну від електрокотла, він забезпечує багатофункціональність, економічність та екологічність , що робить його оптимальним вибором для сучасного будинку.

Якщо в будинку вже встановлено електрокотел, перехід на тепловий насос – це розумна інвестиція , яка окупиться завдяки економії електроенергії вже за 4-5 років.
