Головною метою проекту було встановлення нового джерела опалення у будинку до 100 кв. м, який економив би кошти на опалення, але при цьому залишався б ефективним за дуже низьких температур навіть в умовах помірного клімату, який за останні десятиліття став дещо м'якшим і дощливішим. Також обладнання має добре поєднуватися із системою теплої підлоги та забезпечувати гаряче водопостачання.
Після аналізу існуючої системи теплої підлоги, енергоефективності будинку, товщини утеплення, квадратури опалення було прийнято рішення встановити моноблок Raymer RAY-07MN, який має достатню потужність для забезпечення опалення за умови встановлення фанкойлів охолодження та гарячого водопостачання.

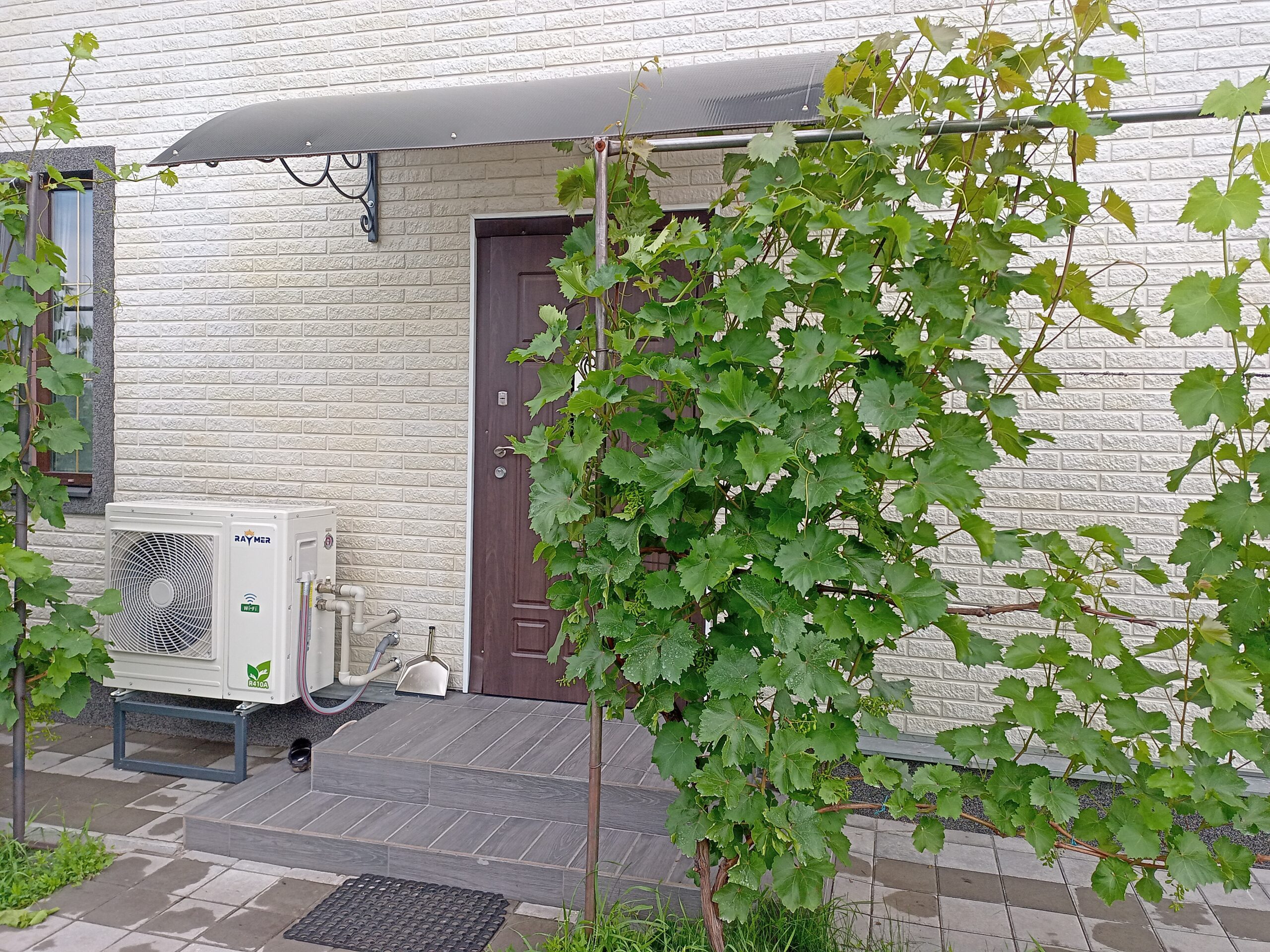

Першим етапом установки моноблоку Raymer RAY-07MN є вибір місця, яке було б суміжним з котельнею в будинку та спрощує прокладку магістралі через стіну будинку зі зменшенням тепловтрат при роботі насоса.

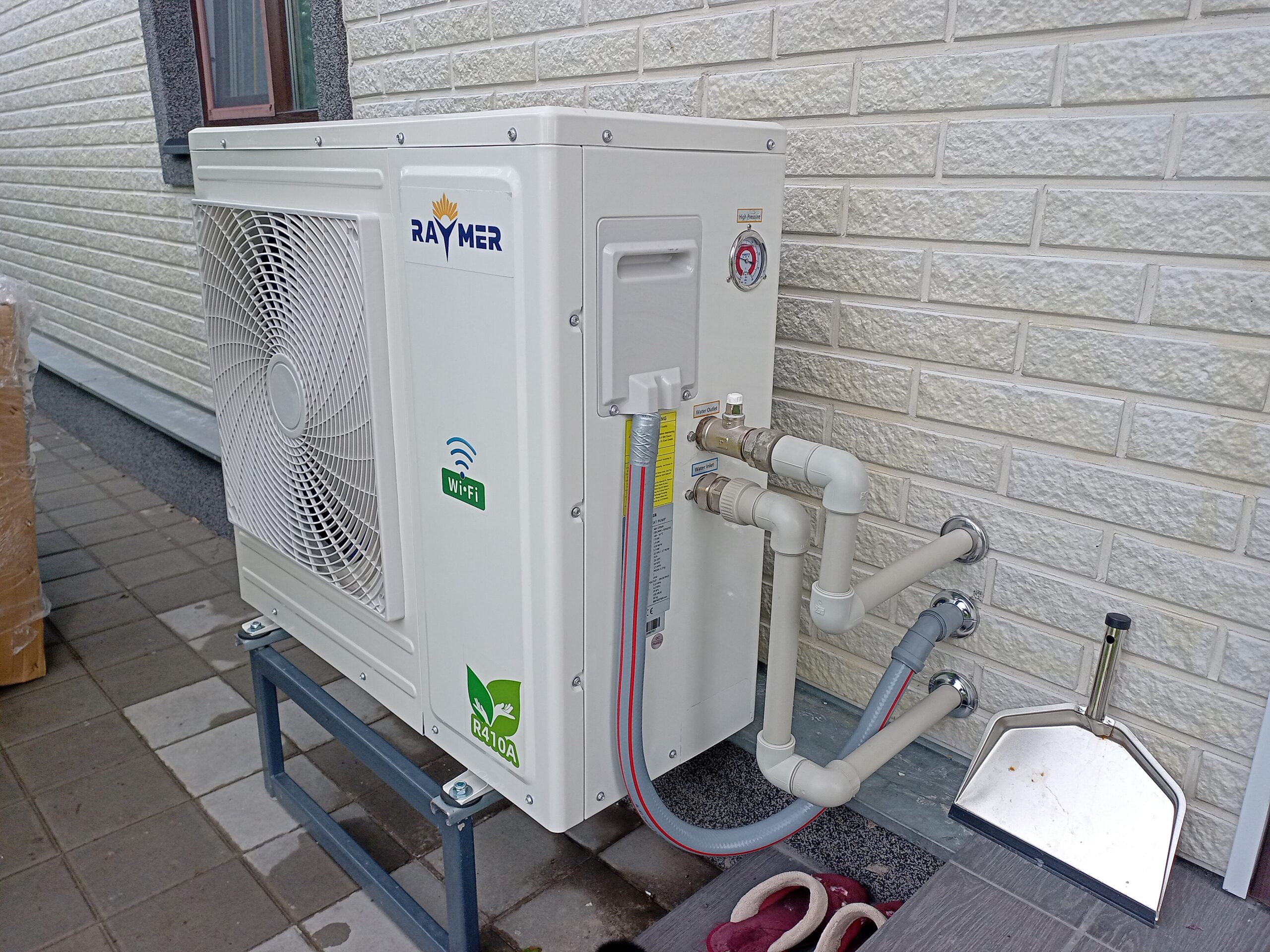

Тепловий насос встановлений на саморобну підставку та антивібраційні опори, що зменшують вплив вібрації під час роботи вентилятора та компресора на інші деталі.
Було прокладено магістраль прямої та зворотної подачі теплоносія від теплового насоса до буферного бака, який знаходиться у котельні.
Підключено електроживлення теплового насоса із відповідним захистом від вологи.

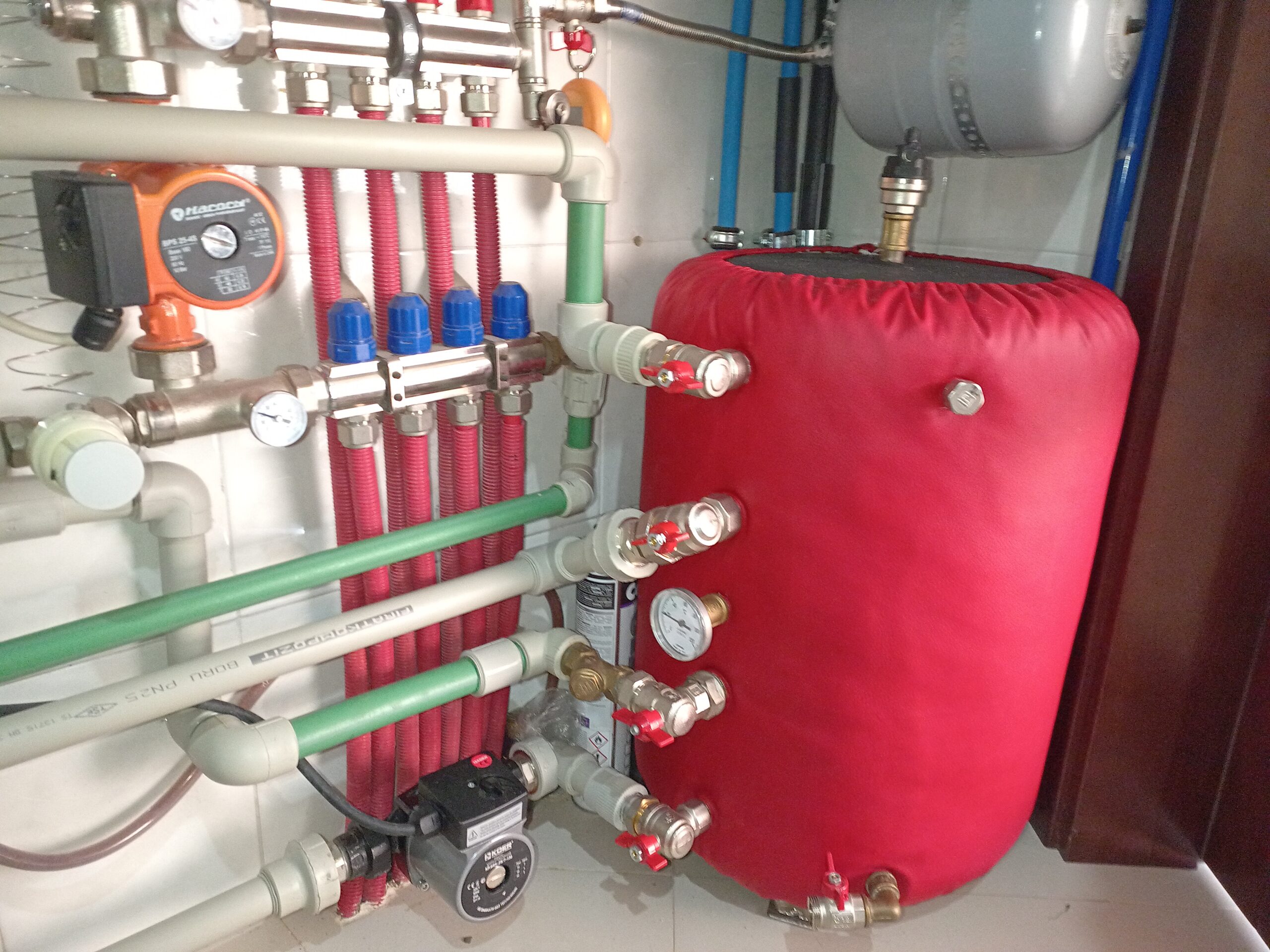

Так як опалення будинку працює на основі водяної теплої підлоги, просто необхідно встановити буферний бак для акумуляції та зберігання теплоносія в системі.
Бака ємністю до 100 л цілком достатньо для акумуляції теплоносія у системі для площі теплої підлоги до 80 м².
Буферну ємність встановили поблизу теплового насоса через суміжну стіну, щоб мінімізувати тепловтрати та забезпечити зручність підключення.
Вхід гарячого теплоносія: З теплообмінника теплового насоса теплоносій подається до верхньої частини буферної ємності через відповідний патрубок. Це дозволяє акумулювати гарячу воду у верхній частині бака.
Зворотний потік: З нижньої частини буферної ємності йде зворотний потік теплоносія, який повертається до теплового насоса для подальшого нагрівання.
Цей контур забезпечує безперервну циркуляцію теплоносія між тепловим насосом та буферною ємністю, дозволяючи ефективно накопичувати тепло.
Подача гарячої води з буферної ємності йде до гребінки теплої підлоги. Використовується верхній патрубок на ємності гарячого потоку, щоб забезпечити достатню температуру для підігріву підлоги.
Зворотний потік від гребінки Охолоджений теплоносій повертається до нижнього патрубка буферної ємності після проходження через труби теплої підлоги.
Цей контур забезпечує стабільний потік теплоносія в систему теплої підлоги та рівномірний розподіл тепла по приміщеннях.
Для забезпечення ефективної циркуляції теплоносія між буферною ємністю та системою теплої підлоги встановили циркуляційний насос. Він допомагає підтримувати постійний тиск та оптимальну швидкість потоку теплоносія.
Щоб керувати температурою між різними контурами, наприклад, ГВП та теплої підлоги, було встановлено триходовий клапан, який автоматично перемикає потік теплоносія між контурами залежно від температурних вимог.
Після підключення всіх компонентів важливо забезпечити теплоізоляцію всіх трубопроводів для мінімізації тепловтрат та підвищення енергоефективності системи.

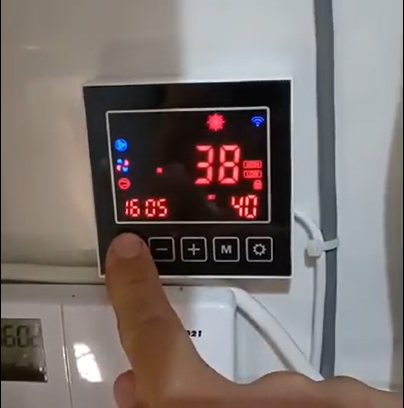

Після підключення необхідно налаштувати параметри теплового насоса, циркуляційного насоса та температурні режими для буферної ємності та системи теплої підлоги. Було запущено систему та перевірено на стабільність роботи.
Така схема підключення дозволяє забезпечити стабільне обігрів приміщення, акумулюючи надлишкове тепло в буферній ємності та рівномірно розподіляючи його через систему теплої підлоги, що підвищує загальну ефективність опалення.
Тепловий насос Raymer RAY-07MN є сучасним та високоефективним рішенням для опалення приватного будинку. Ось основні характеристики цього насоса:
Raymer RAY-07MN має високий коефіцієнт продуктивності (COP), що дозволяє значно заощадити витрати на опалення. Він використовує мінімум електроенергії для досягнення максимальної тепловіддачі.
Тепловий насос використовує природні джерела енергії, що знижує викиди парникових газів та робить систему екологічно чистою.
Сучасні технології, використані в тепловому насосі Raymer RAY-07MN, забезпечують легкість в обслуговуванні та високу надійність системи.
Тепловий насос може ефективно працювати у широкому діапазоні температур, що забезпечує його стабільну роботу навіть у складних кліматичних умовах.
Встановлюючи тепловий насос, замовник отримує ряд переваг, які роблять цей варіант опалення привабливим та ефективним:
Економія на енергоносіях: Тепловий насос використовує енергію з відновлюваних джерел, таких як повітря, вода або ґрунт, що дозволяє значно знизити витрати на опалення порівняно з традиційними газовими або електричними системами.
Енергоефективність: Теплові насоси мають високий коефіцієнт перетворення енергії (COP), що означає, що вони можуть генерувати більше тепла, ніж споживають електроенергію. Це робить їх одними з найефективніших систем опалення.
Універсальність: Тепловий насос може не тільки опалювати будинок взимку, але й забезпечувати його охолодження влітку, що знижує потребу в кондиціонерах.
Екологічність: Використання теплових насосів допомагає зменшити викиди CO2 та залежність від викопних енергоносіїв, що позитивно впливає на довкілля.
Незалежність від цін на паливо: Оскільки тепловий насос використовує енергію із навколишнього середовища, замовник менше залежить від коливань цін на газ чи інші традиційні енергоносії.
Комфорт та автоматизація: Сучасні теплові насоси оснащені системами автоматичного керування, що дозволяють налаштовувати їх під індивідуальні потреби та забезпечують стабільний комфорт у будинку.
Довгий термін експлуатації: Теплові насоси відомі своєю довговічністю, що дозволяє користуватися системою без необхідності частого ремонту або заміни.
Таким чином, замовник отримує ефективну, надійну та економічну систему опалення та охолодження, яка також є дружньою до навколишнього середовища.
