Для нового будинку площею близько 100 м² замовник шукав сучасне та економічне рішення для опалення та охолодження. Основні вимоги – ефективність, компактність обладнання через обмежений простір у котельні та можливість забезпечення будинку гарячою водою. Також важливою була універсальність системи: щоб вона могла працювати не лише на опалення взимку, а й на охолодження влітку.
Під керівництвом наших інженерів був змонтований тепловий насос Raymer RAY-10MN потужністю 10 кВт , що ідеально підходить для будинків до 100 м². Через обмежене місце в котельні застосували гібридне рішення – бак Raymer 245 L непрямого нагріву DHW180L + буфер 65 L з нержавіючої сталі, який одночасно забезпечує ГВП та стабілізує роботу системи опалення. Для рівномірного розподілу тепла та кондиціонування встановили фанкойли Daikin FWT02GT, які дозволяють комфортно користуватися системою цілий рік.

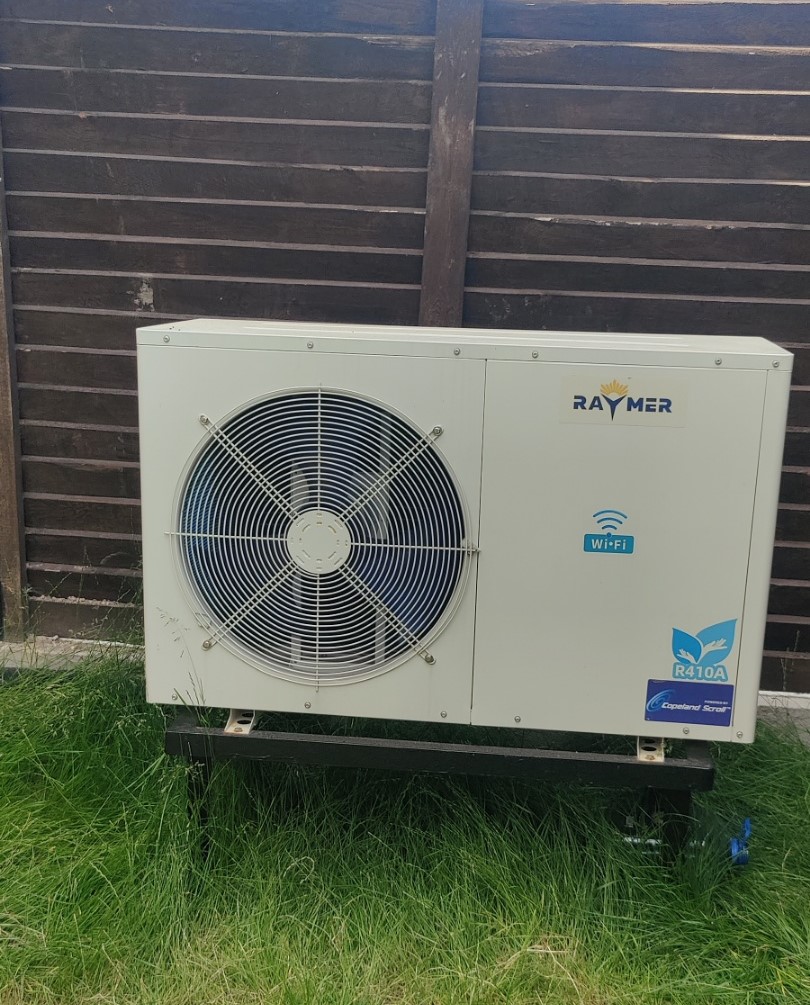

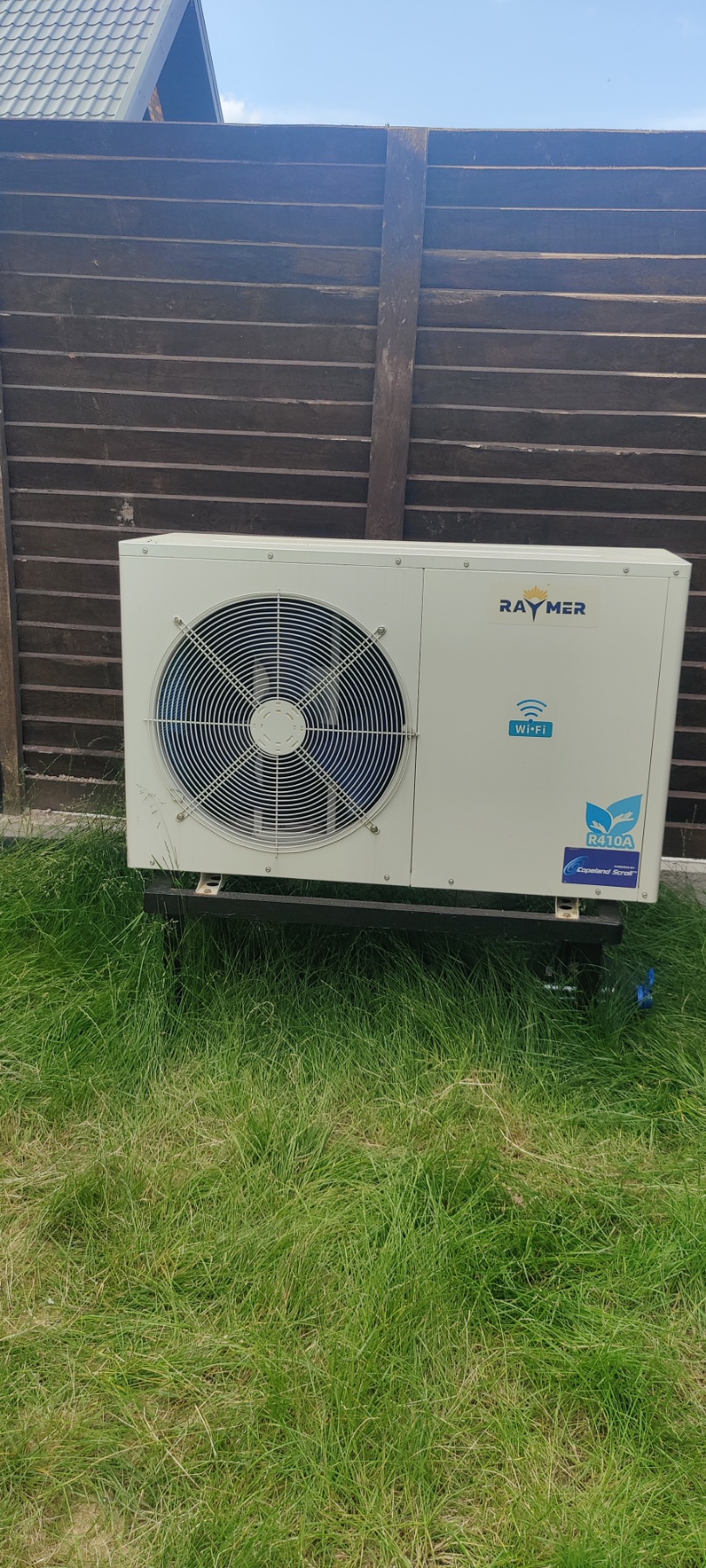

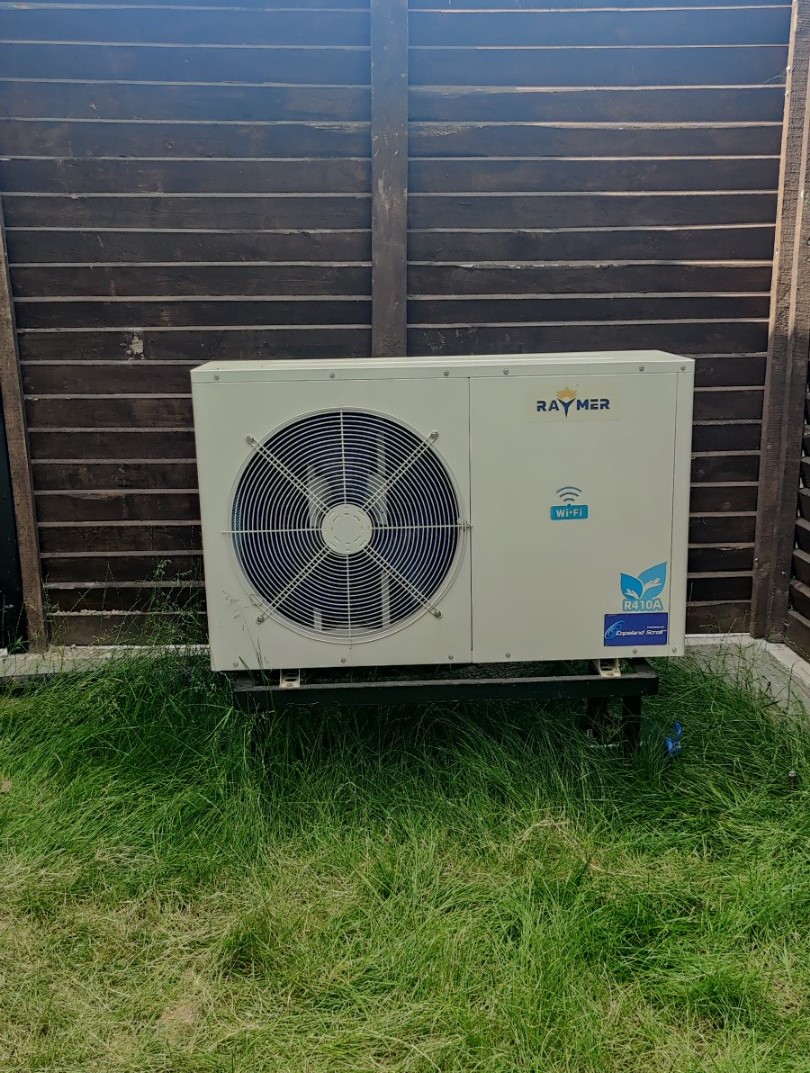

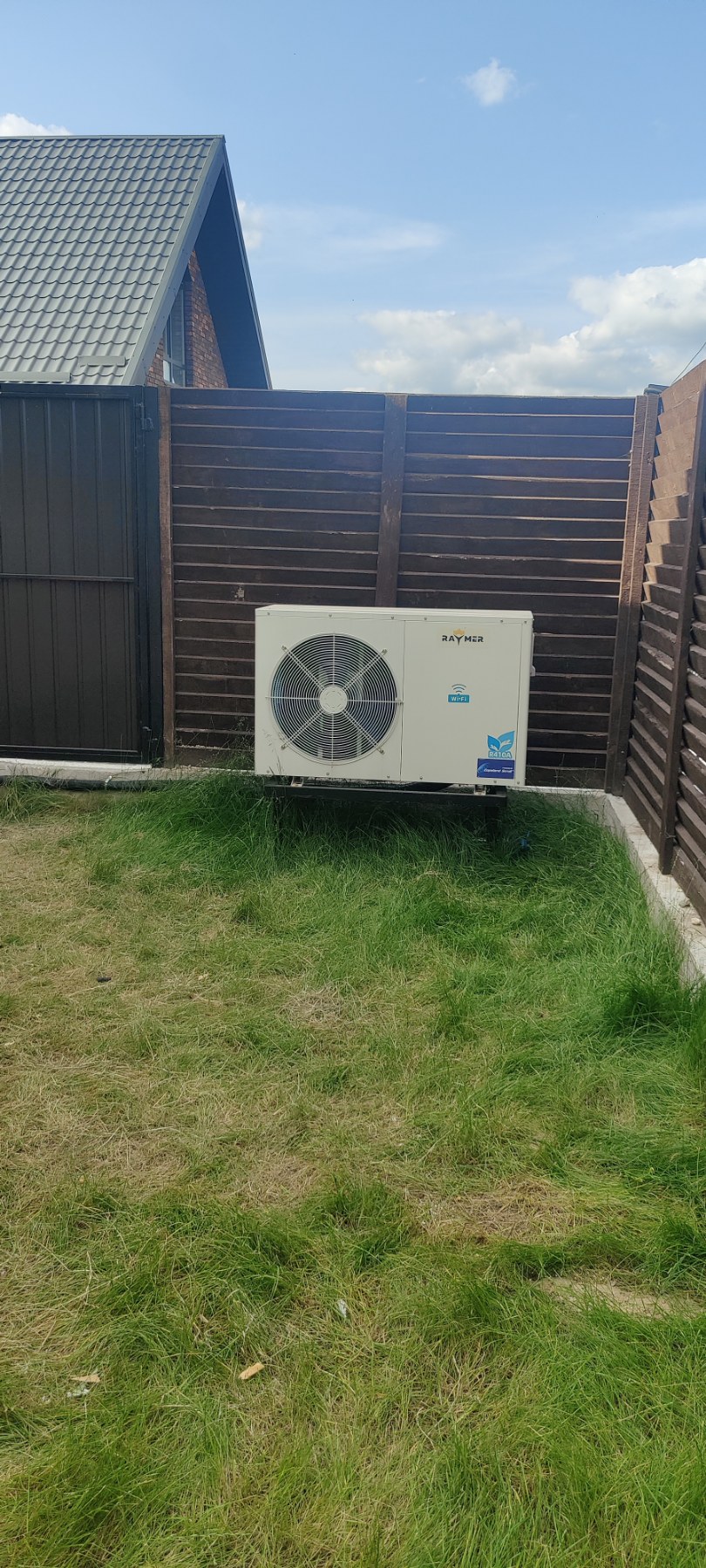

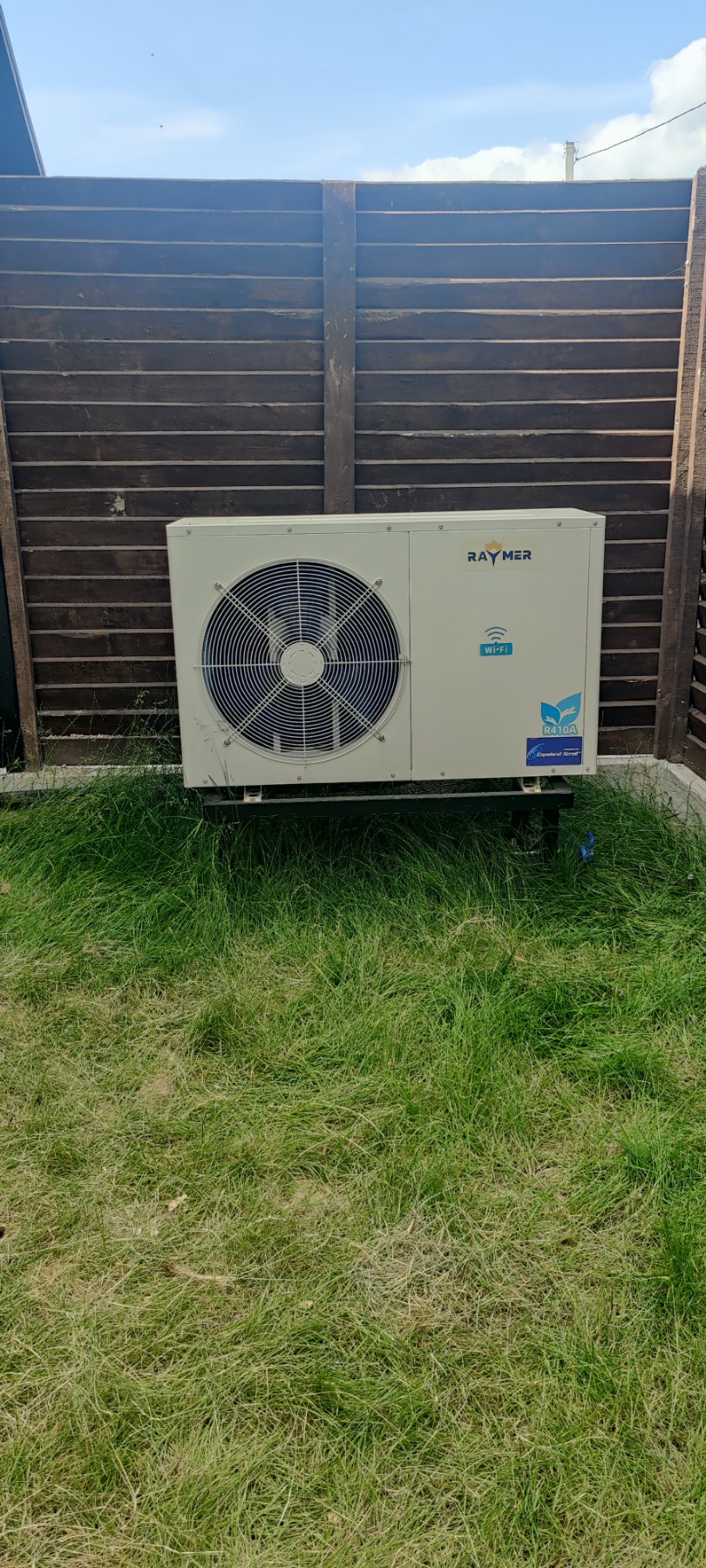

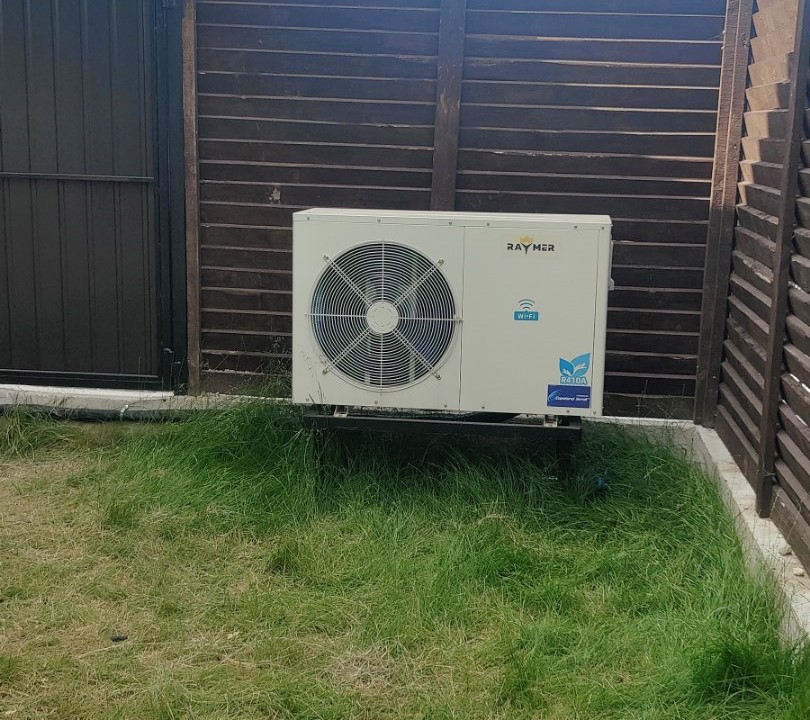

Першим кроком стала установка зовнішнього блоку теплового насоса Raymer RAY-10MN . Його розмістили у дворі, у зручному місці, що забезпечує безперешкодний доступ для обслуговування та гарну циркуляцію повітря.

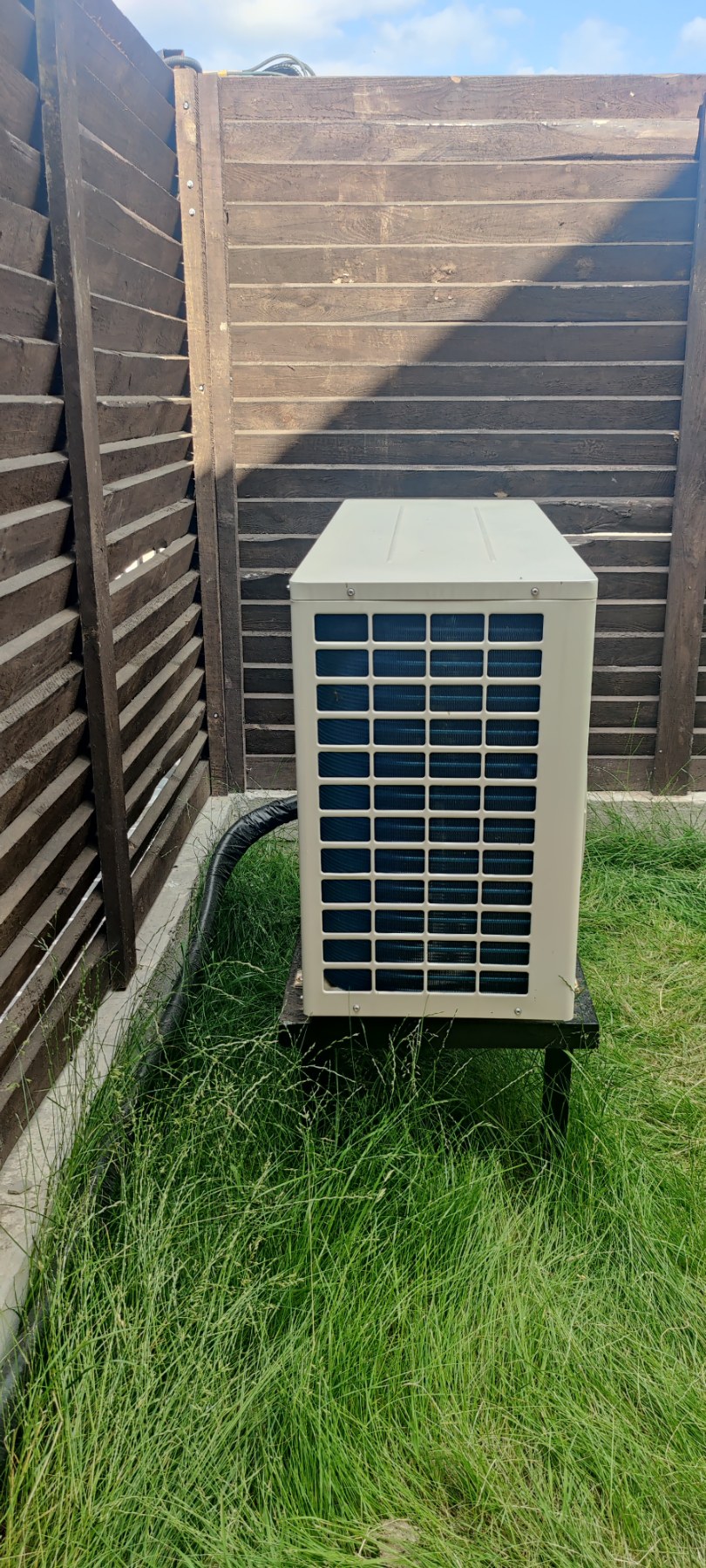

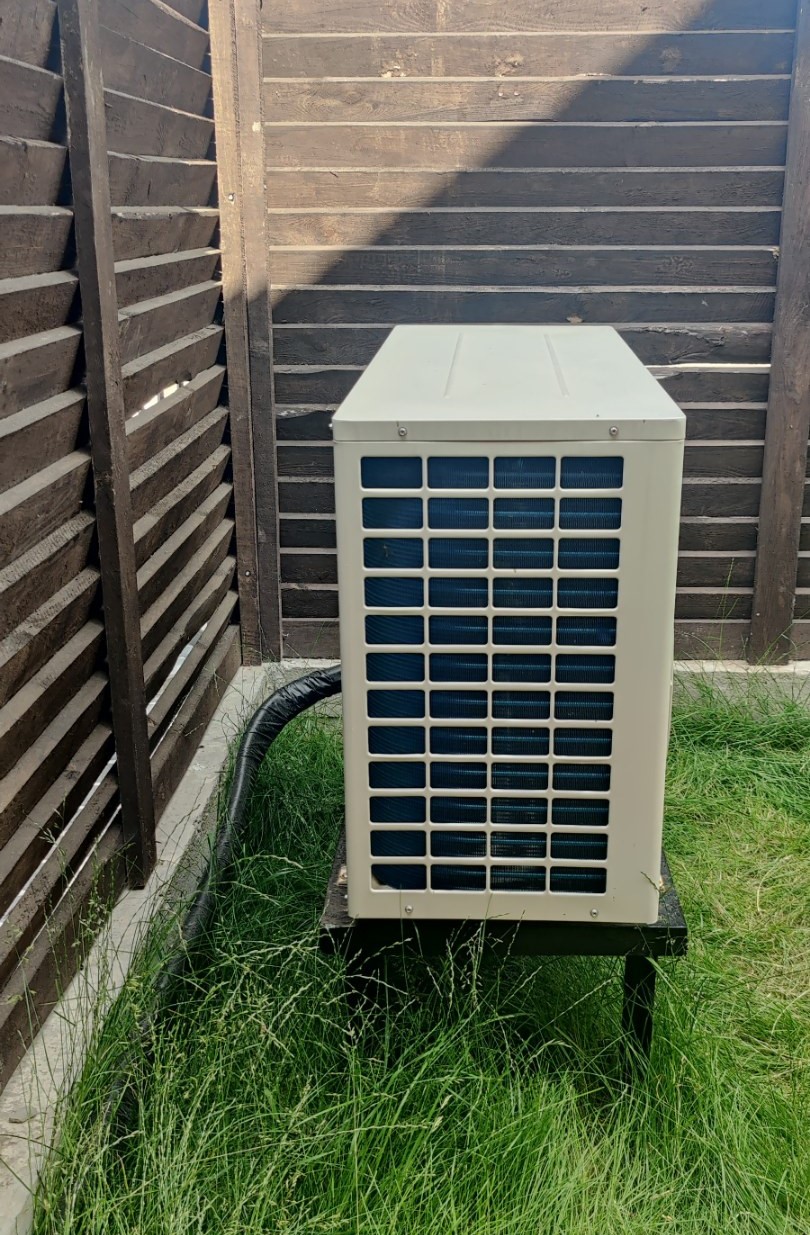

Особливістю цього етапу була довжина фреонової траси – близько 7 метрів. Для естетики та захисту комунікацій вона була акуратно прокладена під землею. Труби ізольовані, що гарантує надійність роботи та збереження енергоефективності навіть за складних погодних умов. Такий підхід дозволив зберегти простір у дворі та зробити монтаж максимально акуратним.
Важливо, що у разі використовується моноблочная система . Це означає, що всі ключові елементи компресор, теплообмінник і автоматика знаходяться в одному корпусі зовнішнього блоку. Завдяки цьому монтаж значно спрощується, адже немає необхідності прокладати довгі фреонові траси між зовнішнім та внутрішнім блоками, а всі підключення здійснюються лише за водяними комунікаціями. Такий підхід не тільки прискорює настановний процес, а й підвищує надійність системи та полегшує її подальше обслуговування.

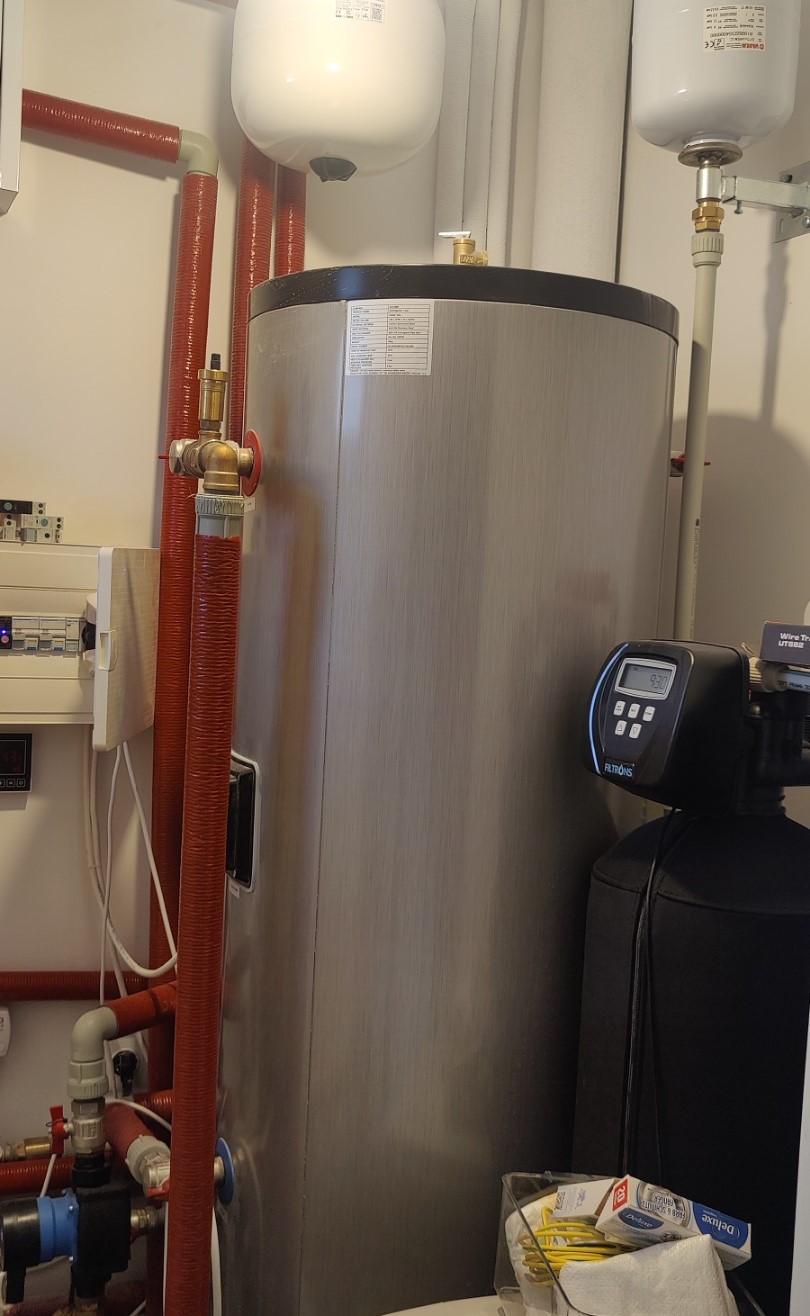

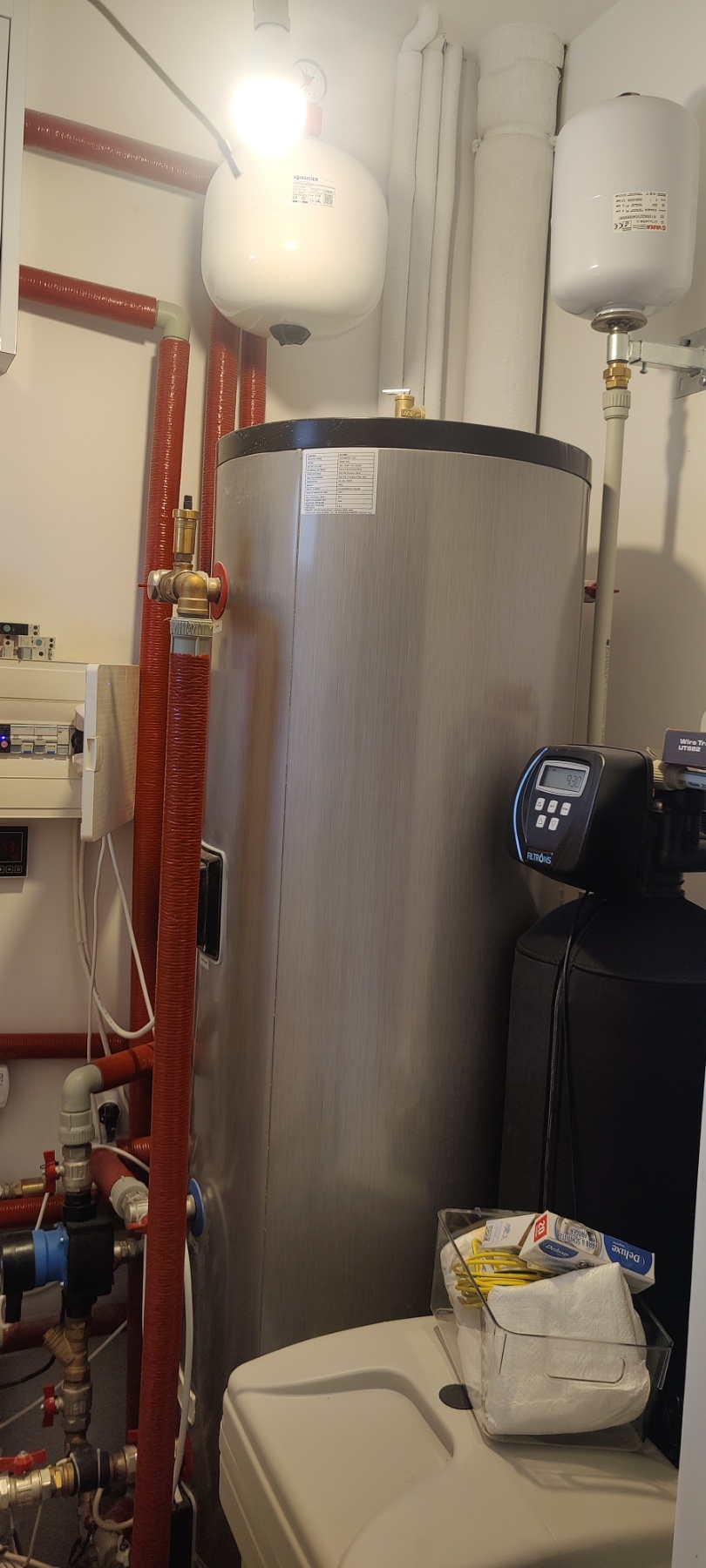

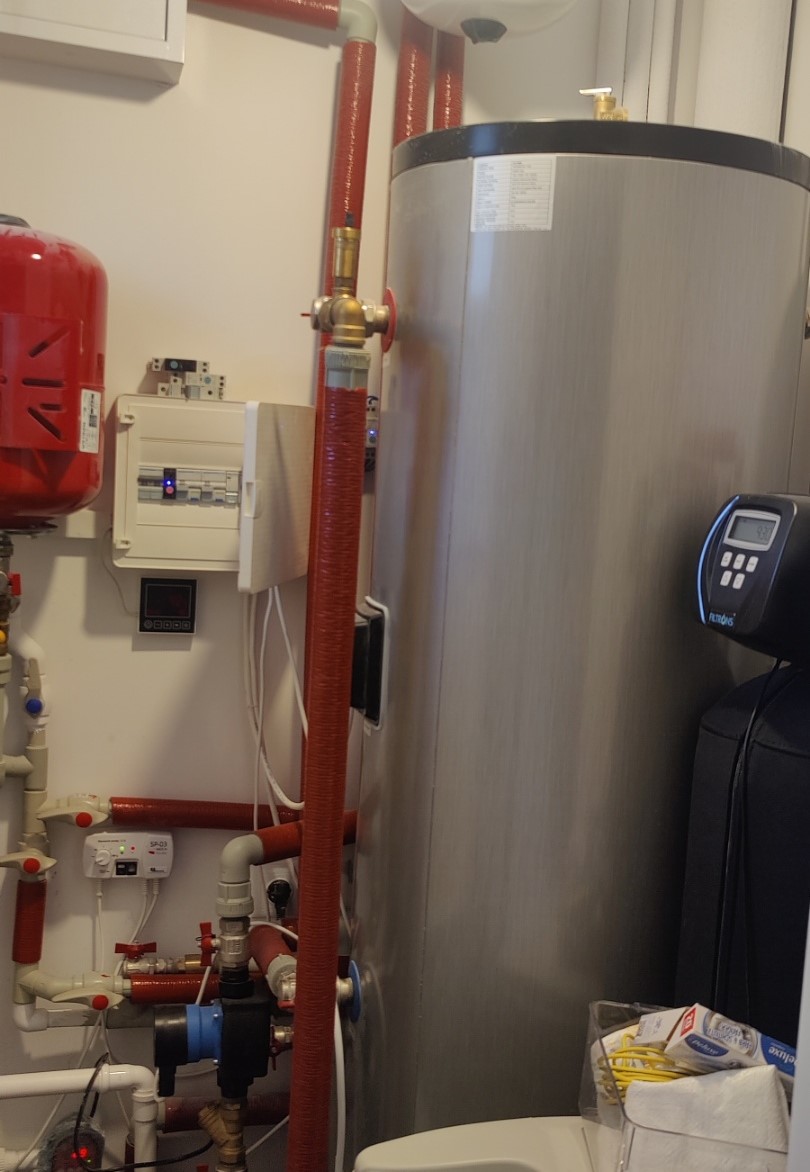

У даному проекті для котельні з обмеженим простором було прийнято рішення використати комбінований бак Raymer G180/65. Його конструкція поєднує два основних вузли в одному корпусі:
Бак для гарячого водопостачання (DHWP) – 180 л.
Цей об'єм забезпечує стабільну подачу гарячої води для потреб сім'ї з 3-5 осіб, що дозволяє комфортно користуватися душем, кухнею та іншими точками водорозбору.
Буферна ємність – 65 літрів .
Вона виконує функцію гідравлічного стабілізатора для теплового насоса:
Через обмежений простір у котельні використання окремого бойлера для ГВП та буферного бака було б неможливим. Тому гібридна модель стала оптимальним рішенням, дозволивши заощадити площу без втрати функціональності.

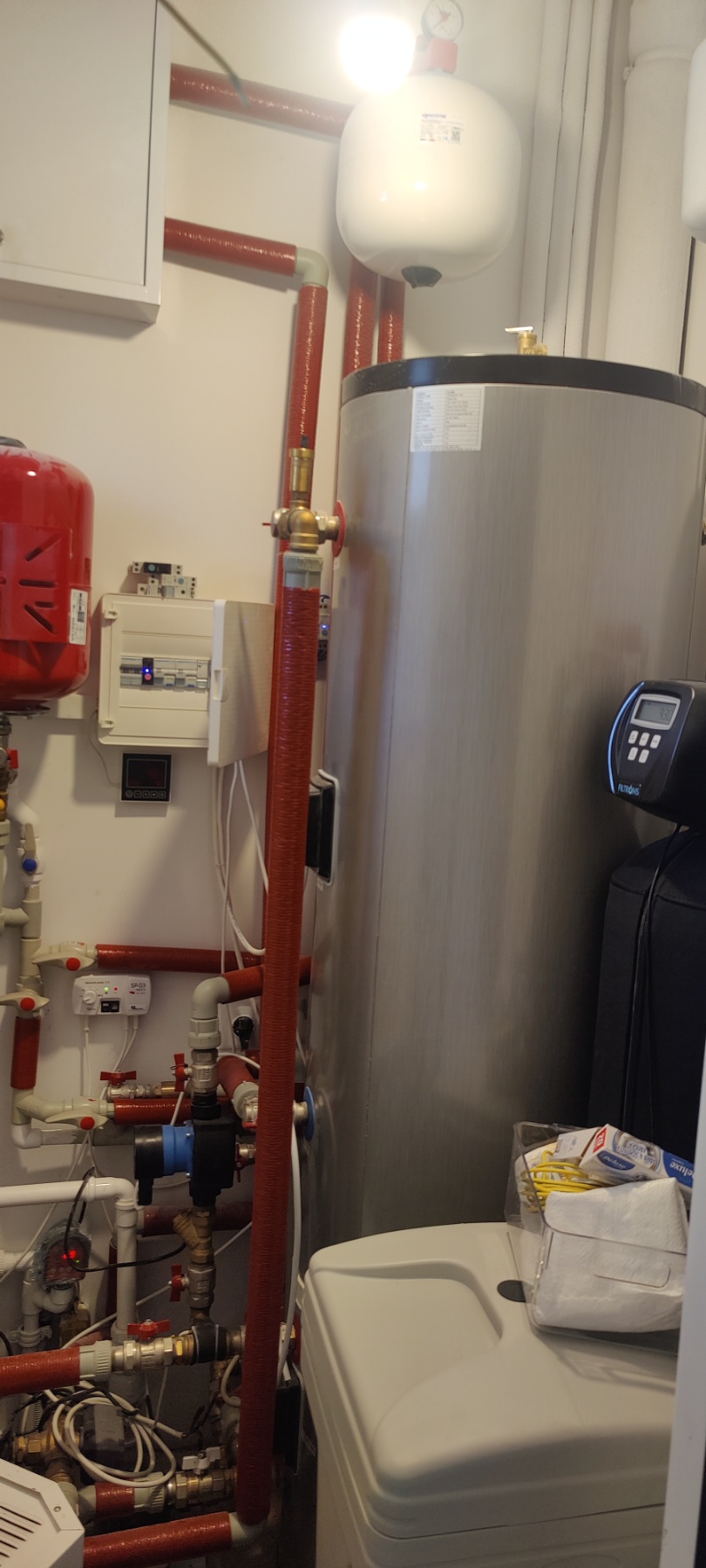

Підключення бака виконано з урахуванням двох контурів: контур гарячого водопостачання та опалювальний контур із буферною ємністю.
Бак інтегрований у систему з тепловим насосом, що дозволяє підтримувати високий рівень енергоефективності та стабільний гідравлічний баланс.
Всі з'єднання виконані з якісною теплоізоляцією, що зменшує втрати тепла і підвищує загальну ефективність.
Переваги використання саме цієї моделі
Компактність. Дві ємності в одному корпусі заощаджують місце у технічному приміщенні.
Захист теплового насосу. Буферна частина зменшує кількість запусків компресора, подовжуючи його ресурс.
Комфортне ГВП. Наявність бойлера на 180 літрів забезпечує потреби сім'ї у гарячій воді навіть у години пікового навантаження.
Системна гнучкість. Модель легко інтегрується в різні схеми опалення (радіатори, тепла підлога, фанкойли).
У даному будинку для забезпечення комфортного мікроклімату були встановлені фанкойли Daikin FWT02GT . Це сучасні кліматичні прилади, які працюють у зв'язці з тепловим насосом та виконують дві ключові функції: ефективне обігрів приміщення взимку та охолодження влітку. Завдяки компактним розмірам та стильному дизайну фанкойли гармонійно вписуються в інтер'єр, забезпечуючи при цьому рівномірний розподіл тепла або прохолоди по всьому будинку.
Фанкойли Daikin відрізняються тихою роботою, високою енергоефективністю та можливістю гнучкого налаштування швидкості вентилятора . Це дозволяє власникам будинку підтримувати комфортну температуру будь-якої пори року з мінімальними витратами електроенергії. Встановлення таких приладів у комплексі з тепловим насосом стало оптимальним рішенням для повноцінної системи опалення-охолодження, яка працює стабільно та максимально економно.
У будівлі ще до початку монтажу теплового насоса було встановлено стабілізатор напруги. Це рішення стало важливою складовою всієї системи, оскільки стабілізатор забезпечує захист від перепадів електроенергії та гарантує безпечну та стабільну роботу обладнання. Він вирівнює напругу в мережі, завдяки чому всі пристрої від побутової техніки до складних систем опалення та автоматики працюють без збоїв.
Стабілізатор продовжує термін служби техніки, захищає від ризику поломок та забезпечує безперервну роботу навіть у випадках, коли в мережі виникають критичні стрибки або просідання напруги. Таким чином, його наявність стала додатковою гарантією надійності всієї інженерної системи будинку.
Попередньо стабілізатора в будинку було достатньо для захисту побутової техніки та стандартного обладнання, проте його потужності виявилося недостатньо для повноцінної роботи всієї системи з урахуванням нового теплового насоса. Теплові насоси мають високе енергоспоживання і особливо чутливі до перепадів напруги, тому виникла потреба у більш потужному рішенні.
З цією метою система була посилена додатковим стабілізатором напруги Елекс Ампер . Це сучасний пристрій, розрахований на стабільну роботу із потужними електроспоживачами. Він не тільки підтримує оптимальну напругу теплового насоса, але й бере на себе навантаження всієї інженерної системи будинку. В результаті вдалося досягти максимальної надійності: тепловий насос, твердопаливний котел та інше обладнання тепер працюють без ризику перебоїв, що особливо важливо в умовах нестабільної електромережі.
Переваги використання моноблоку Raymer RAY-10MN (10 кВт)
Моноблок Raymer RAY-10MN потужністю 10 кВт – чудове рішення для будинків або котеджів середньої площі. Він поєднує ряд переваг, які роблять його вигідним вибором для власників нерухомості.
Енергоефективність та економія
Моноблок працює за інверторною технологією (якщо модель оснащена інверторним компресором), що дозволяє йому регулювати потужність залежно від поточних потреб замість того, щоб постійно споживати максимум. Це знижує витрати електроенергії, зменшує рахунки за електрику та скорочує витрати на обслуговування обладнання. При правильному налаштуванні системи нагрівання відбувається швидше та ефективніше.
Простота монтажу та мінімальні витрати на інфраструктуру
Моноблок означає, що зовнішній і внутрішній елементи теплового насоса об'єднані в одному корпусі або зовнішній блок містить всі ключові функціональні вузли. Це усуває необхідність масштабної магістральної інфраструктури всередині будинку. В результаті скорочуються витрати часу та матеріалів на прокладку труб, теплообмінників, фреонових трас тощо. Установка моноблоку простіше порівняно зі спліт-системою, особливо у приватних будинках чи котеджах з обмеженим простором.
Надійність та мінімум тепловтрат
Моноблок мінімізує довжину фреонових або інших магістралей, що знижує теплові втрати, ймовірність протікання та витрати на ізоляцію. Це також зменшує ризик несправностей, пов'язаних зі зношуванням з'єднань або шлангів, особливо при різких перепадах температур або вібраціях.
Комфорт та стабільність
Raymer RAY-10MN забезпечує підтримку комфортної температури в житлових приміщеннях, з можливістю роботи як з «теплими підлогами», так і з традиційними радіаторами – залежно від особливостей системи. Інверторні моделі дозволяють плавно регулювати температуру, працювати практично безшумно та швидко виходити на заданий режим.
Зниження витрат на резервні джерела тепла
Моноблок може бути основним джерелом тепла в опалювальний сезон, зменшуючи потребу у використанні генераторів або електрокотлів. За наявності стабільного електропостачання власник може значно скоротити витрати на додаткові джерела енергії, вдаючись до них лише у пікові чи аварійні моменти.
Екологічність
Теплові насоси загалом є більш екологічними, оскільки використовують теплову енергію навколишнього середовища замість прямого спалювання палива чи роботи електричних нагрівачів. Це знижує викиди CO₂, особливо якщо електроенергія надходить з відновлюваних чи чистіших джерел.
