Клиент обратился в поиске решения для установки более эффективного и экономичного оборудования для обогрева дома в связи со стремительным повышением цен на энергоносители. Важным фактором также являлось обеспечение горячего водоснабжения на основе работы теплового насоса.
После анализа представленных данных было принято решение установить инверторный тепловой насос Raymer RAY-15DS1-EVI (380V), который благодаря своей технологии и высокому коэффициенту эффективности способен обеспечить значительную экономию на отоплении.
Горячее водоснабжение будет осуществлено за счет установки бака косвенного нагрева модели OKC-300NTR-HP на 300 л.

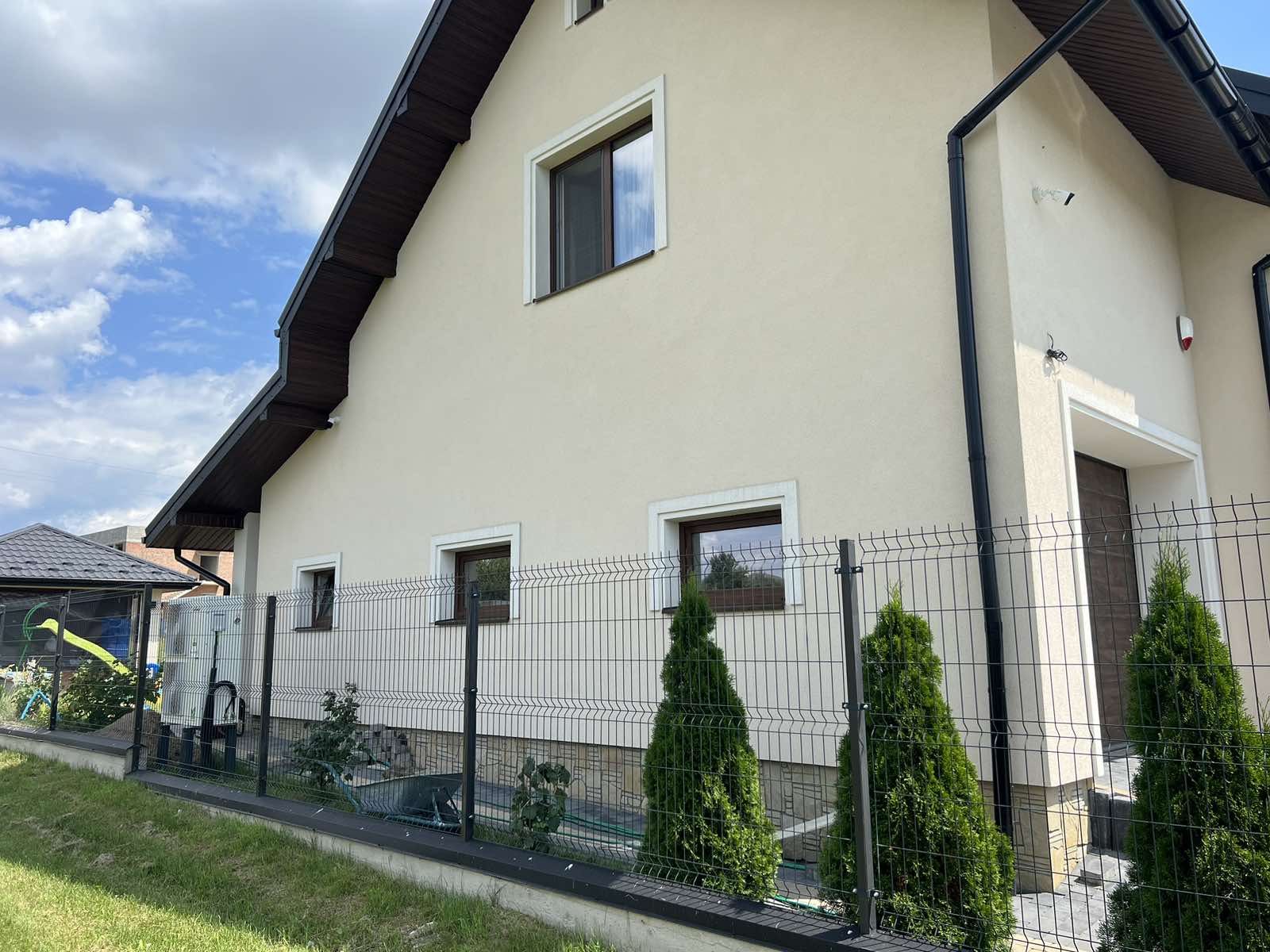

После анализа конструкции дома, его утепления, был разработан тщательный план установки теплового насоса и выбрано место для котельной с соответствующими требованиями для исправной работы всех вспомогательных компонентов системы.
Учитывая, что климат в данной местности достаточно умеренный, но время от времени все равно температура может достигать ниже -25°C, было принято решение установить тепловой насос Raymer RAY-15DS1 EVI, который благодаря инверторной технологии легко адаптирует свою работу к погодным условиям и способен работать при температуре -30°C.

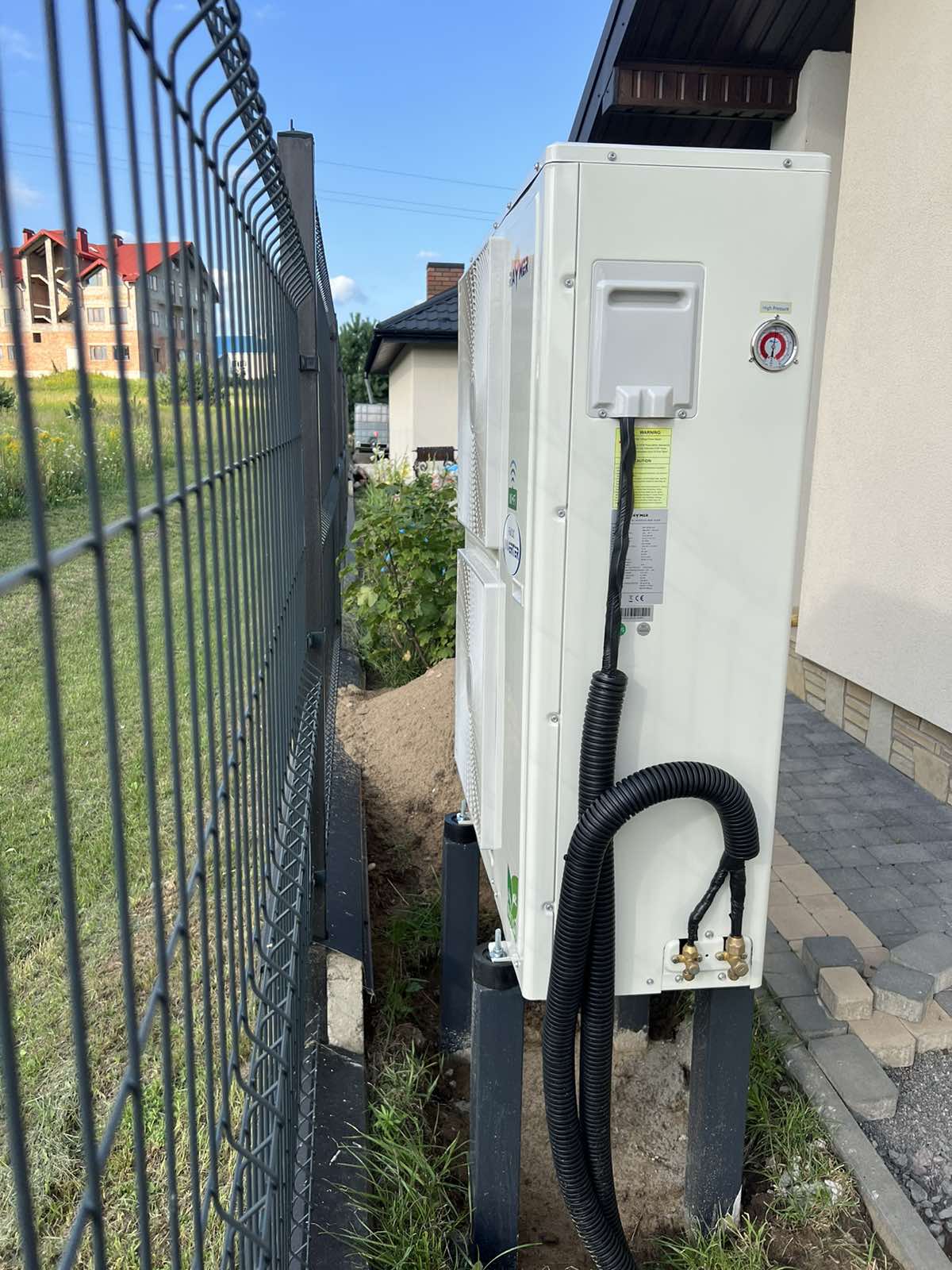

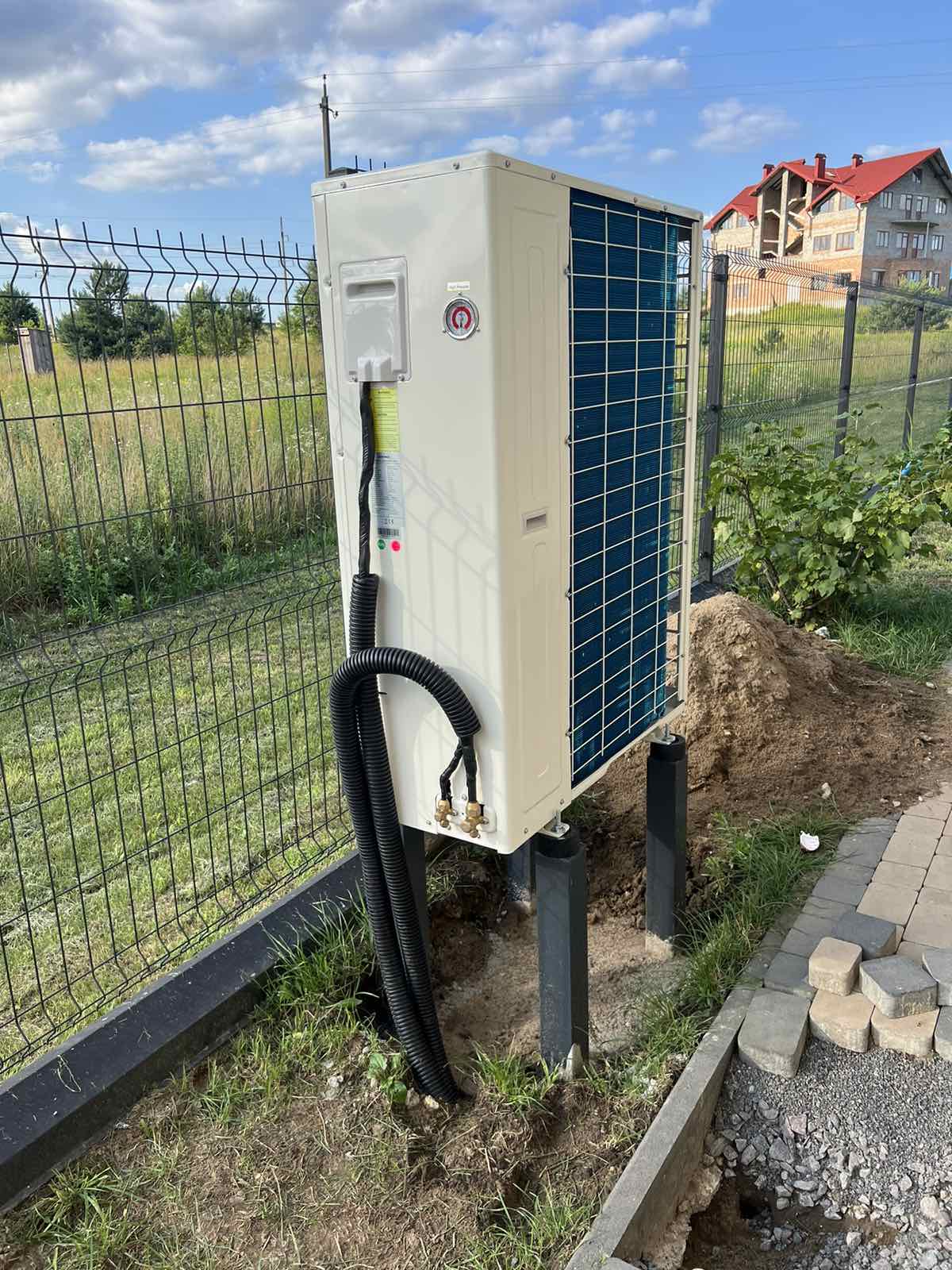

2. Монтаж наружного блокаНаружный блок теплового насоса был установлен на надежной металлической подставке, которая обеспечивает устойчивость конструкции. Дополнительно наружный блок установили на антивибрационные опоры, чтобы уменьшить вибрации от работы компрессора и вентилятора.
Наружный блок установили на открытом воздухе без каких-либо защитных сооружений, в которых нет, собственно, необходимости, так как покрытие ТН достаточно надежное и выполнено из высококачественных материалов, обеспечивающих долговечность работы блока и его комплектующих.
Фреоновая магистраль длиной 6 м была проложена под землей — это помогает уменьшить теплопотери во время теплообмена и предотвращению от внешних механических повреждений.

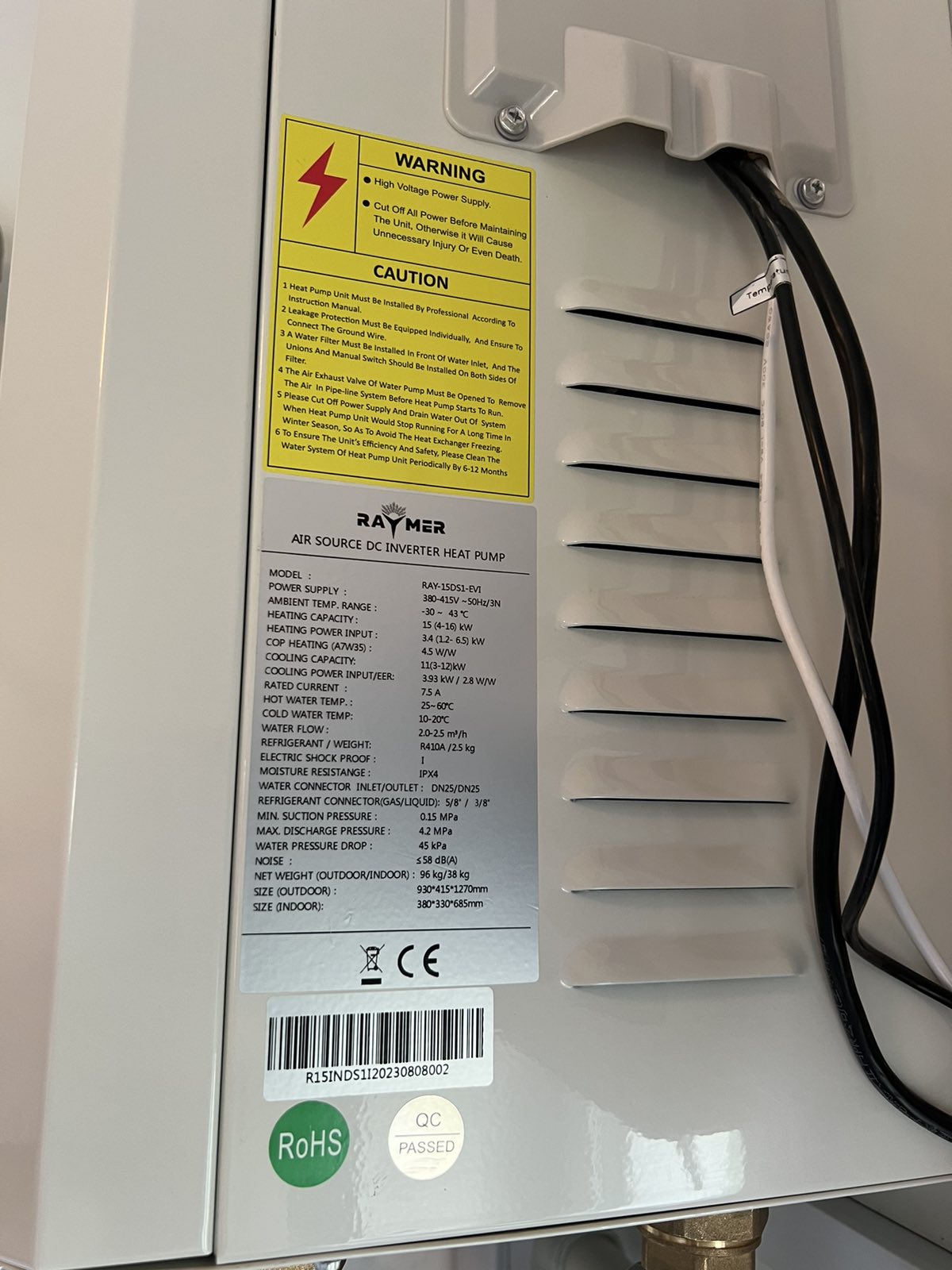

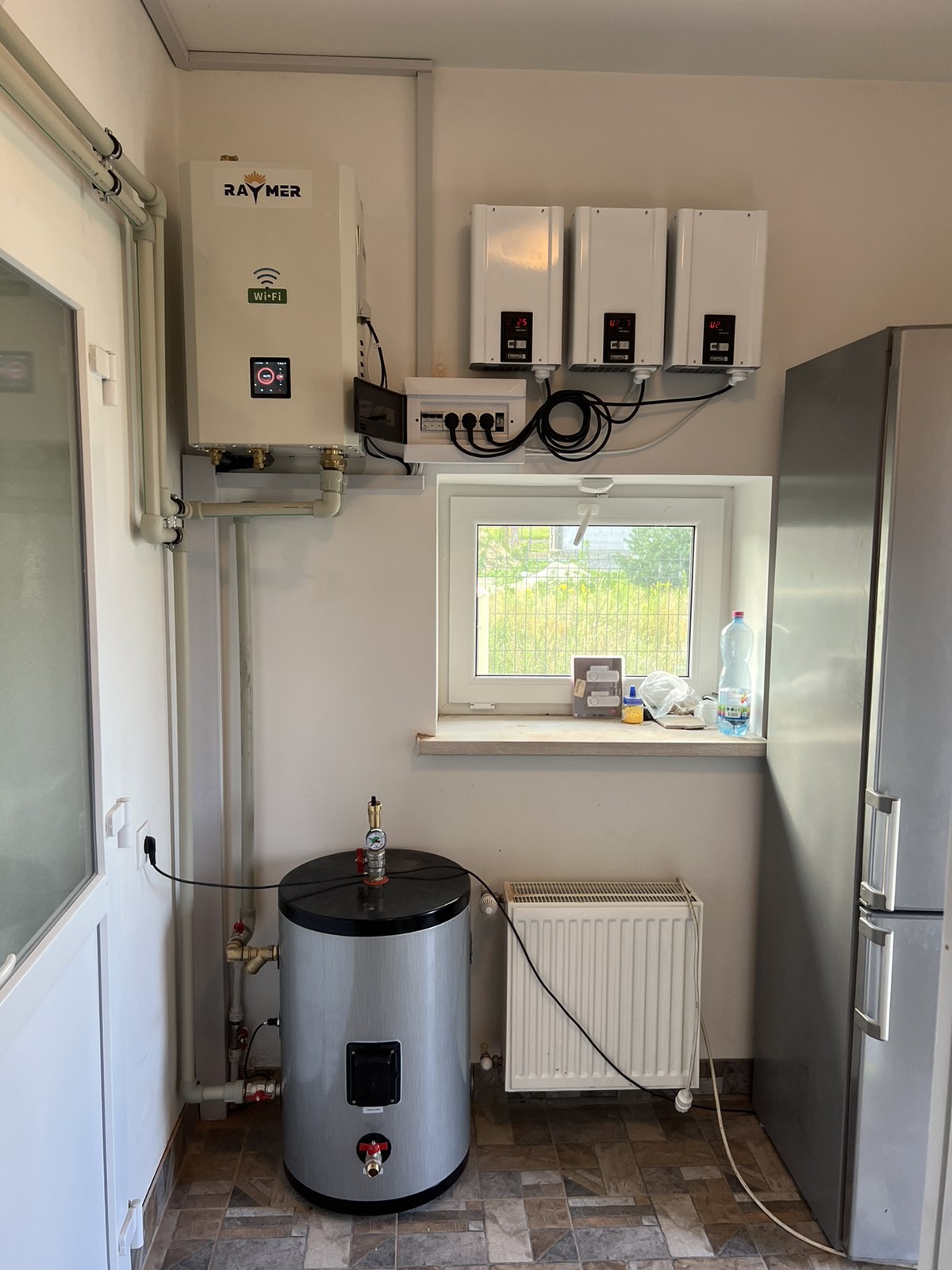

Внутренний блок теплового насоса Raymer RAY-15DS1-EVI был установлен в сухом, вентилируемом помещении с максимально комфортным доступом для обслуживания.
Были подключены фреоновые трубы от наружного блока, а также трубы для ГВС с хорошей изоляцией во избежание образования конденсата во время работы в режиме охлаждения.
Подключен и настроен сенсорный контроллер для управления отоплением, охлаждением и ГВС.
Настроен модем для управления ТН дистанционно с телефона или любого гаджета, который поддерживает Wi-Fi.
Для стабильной и безопасной работы теплового насоса установлены три стабилизатора напряжения Eleks Гибрид У 9-1/16 V2.0 — по одному на каждую фазу. Они защищают систему от колебаний напряжения и других возможных сбоев в электроснабжении.
В случае периодических отключений электричества, стабилизаторы напряжения важны для систем отопления, работающих от генераторов или аккумуляторов. Это гарантирует бесперебойную работу теплового насоса и защищает его от возможных поломок.
Подключение бака-накопителя Raymer IMP 60 к системе теплового насоса является важным этапом для обеспечения эффективного отопления и горячего водоснабжения. Бак-накопитель (буферная емкость) позволяет сохранять тепло и оптимизировать работу теплового насоса, уменьшая количество включений и продлевая срок его эксплуатации.
Основные этапы подключения:
Выбор места установки. Бак-накопитель установили в ближайшем к тепловому насосу месте для уменьшения тепловых потерь и обеспечения удобного обслуживания.
Подключение трубопроводов. К баку были подключены трубы подающей и обратной линии отопления.
Подключение датчиков. Для контроля температуры и автоматизации работы системы подключены температурные датчики, которые помогают регулировать работу теплового насоса и бака.
Горячее водоснабжение обеспечивается отныне баком косвенного нагрева модели OKC-300NTR-HP со встроенным змеевиком площадью 3,2 м² на 300 л. Эта модель специально разработана для работы с тепловыми насосами, обеспечивая оптимальную теплопередачу и высокую производительность.
Бойлер установлен вблизи теплового насоса для минимизации потерь тепла и эффективной работы системы.
Змеевик площадью 3,2 м² обеспечивает большую площадь теплообмена, что способствует быстрому нагреву воды. Подключены трубопроводы подачи и обратной линии теплового насоса к змеевику.
Предусмотрена установка предохранительных клапанов для предотвращения превышения давления и защиты системы от перегрева.
Трехходовой клапан Raymer 325 TW и циркуляционный насос являются важными компонентами сделанной уже системы теплового насоса, которые обеспечивают эффективное управление распределением тепла и поддержание стабильной работы системы отопления или горячего водоснабжения.
Трехходовой клапан используется для переключения потока теплоносителя между различными контурами системы. Трехходовой клапан позволяет автоматически переключать поток теплоносителя между контуром отопления — когда нужно отапливать помещение и баком для ГВС — когда нужно нагреть воду для бытовых нужд.
Это позволяет управлять приоритетами в работе теплового насоса, в зависимости от потребностей: когда система нуждается в нагреве воды, клапан переключает поток к бойлеру, а когда нужно отапливать помещение — к радиаторам.
Циркуляционный насос обеспечивает постоянное движение теплоносителя (воды или другой жидкости) по замкнутому контуру системы отопления или горячего водоснабжения. Его основные функции:
Циркуляционный насос и трехходовой клапан работают вместе, обеспечивая гибкое управление температурой и тепловыми потоками в системе отопления и водоснабжения, повышая комфорт и энергоэффективность.
Тепловой насос является энергосберегающим решением для обогрева. Системы отопления на основе тепловых насосов могут сэкономить до 80% электроэнергии по сравнению с традиционными методами. Это происходит благодаря использованию тепла из окружающей среды для обогрева вместо прямого производства тепла.
Сравнительный анализ показывает, что даже в холодных условиях тепловой насос способен эффективно работать, обеспечивая тепло в доме и при этом снижая электропотребление.
Особое внимание следует уделить экологической чистоте теплового насоса. Использование фреона R410a делает его экологически безопасным вариантом. Снижение выбросов CO2 помогает в борьбе с изменением климата и делает насос более устойчивым к экологическим вызовам.
Тепловой насос Raymer имеет бесшумную работу, что позволяет его использование в различных жилых помещениях, не нарушая комфорта.
Встроенная функция охлаждения в стандартной версии насоса обеспечивает приятный микроклимат в помещении даже в жаркое время года.
Инверторная технология в тепловом насосе позволяет регулировать мощность насоса в зависимости от реальных потребностей. Это означает, что он работает с максимальной эффективностью, подстраиваясь под изменения внешних условий.
Преимущества такой системы заключаются в более стабильном и комфортном обогреве, а также в дополнительной экономии энергии.
Технология EVI (Enhanced Vapor Injection) в тепловом насосе Raymer RAY-15DS1-EVI — это усовершенствованная функция, которая повышает эффективность и производительность теплового насоса, особенно в условиях низких температур. Технология EVI работает за счет впрыска дополнительного пара в процесс сжатия, что позволяет тепловому насосу поддерживать более высокий уровень эффективности даже при работе в более холодных климатических условиях.
В стандартном тепловом насосе при снижении температуры наружного воздуха СОР, как правило, снижается. Однако при использовании технологии EVI тепловой насос может оптимизировать свою работу благодаря регулированию расхода хладагента и впрыску дополнительного пара. В результате повышается тепловая мощность и эффективность, что делает тепловой насос более пригодным для работы в зимних условиях.
Насосы оборудованы функцией удаленного доступа через Wi-Fi. Это означает, что вы можете управлять насосом и мониторить его работу с помощью смартфона или компьютера из любой точки, где есть доступ в Интернет.

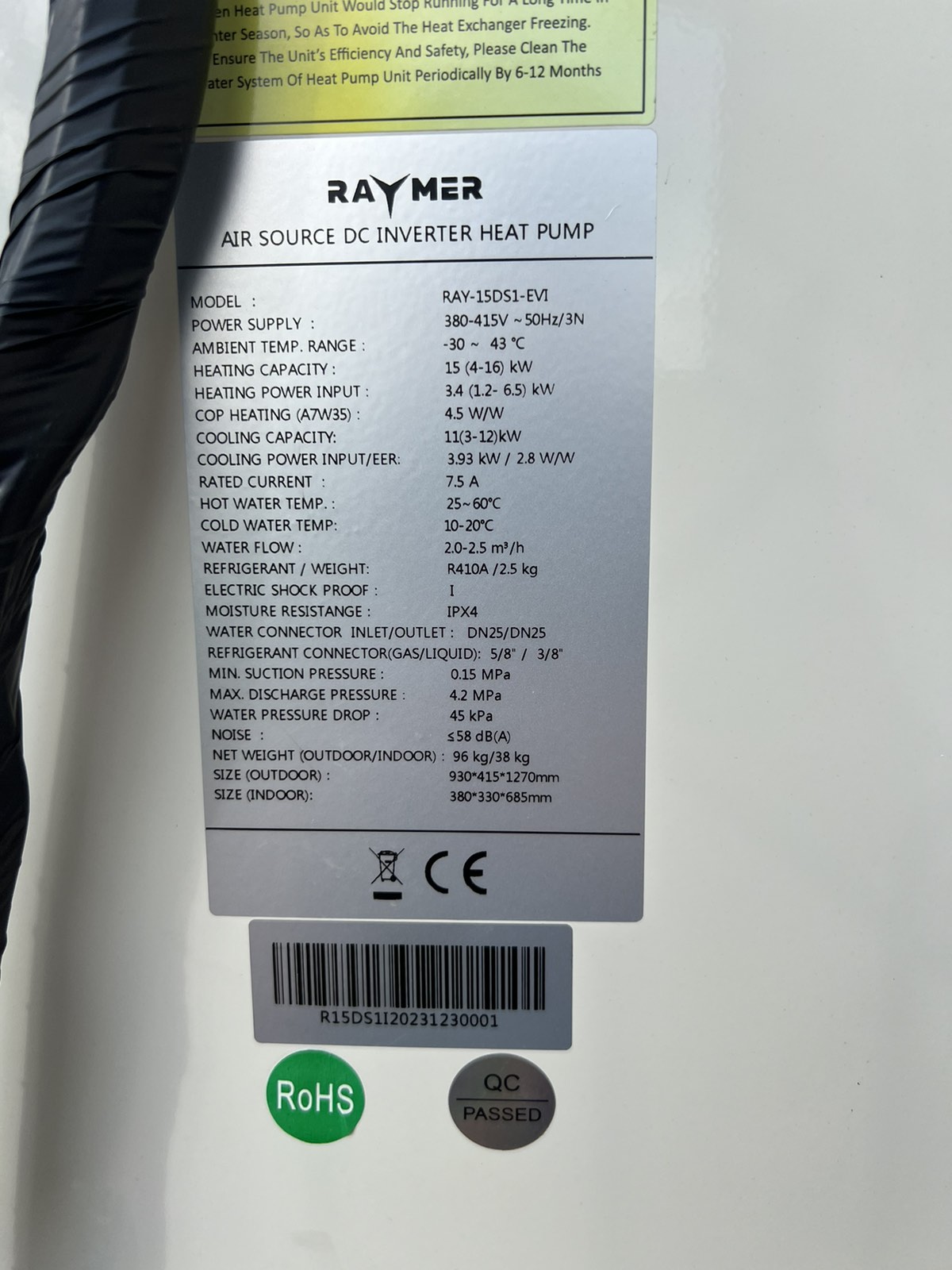

Тепловой насос Raymer RAY-15DS1-EVI 380V 15 кВт сплит-система, отличается высокой надежностью и долговечностью. Современные технологии и качественные материалы обеспечивают долгий срок службы оборудования.
Опыт использования насоса подтверждается положительными отзывами пользователей, которые отмечают стабильность работы и уровень комфорта, обеспечиваемый этим оборудованием.
Устанавливая тепловой насос, заказчик получает ряд преимуществ, которые делают этот вариант отопления привлекательным и эффективным:
Экономия на энергоносителях: Тепловой насос использует энергию из возобновляемых источников, таких как воздух, вода или почва, что позволяет значительно снизить расходы на отопление по сравнению с традиционными газовыми или электрическими системами.
Энергоэффективность: Тепловые насосы имеют высокий коэффициент преобразования энергии (COP), что означает, что они могут генерировать больше тепла, чем потребляют электроэнергии. Это делает их одними из самых эффективных систем отопления.
Универсальность: Тепловой насос может не только отапливать дом зимой, но и обеспечивать его охлаждение летом, что снижает потребность в кондиционерах.
Экологичность: Использование тепловых насосов помогает уменьшить выбросы CO2 и зависимость от ископаемых энергоносителей, что положительно влияет на окружающую среду.
Независимость от цен на топливо: Поскольку тепловой насос использует энергию из окружающей среды, заказчик меньше зависит от колебаний цен на газ или другие традиционные энергоносители.
Комфорт и автоматизация: Современные тепловые насосы оснащены системами автоматического управления, позволяющие настраивать их под индивидуальные потребности и обеспечивают стабильный комфорт в доме.
Повышение стоимости недвижимости: Установка энергоэффективных систем, таких как тепловой насос, повышает привлекательность и рыночную стоимость дома.
Длительный срок эксплуатации: Тепловые насосы известны своей долговечностью, что позволяет пользоваться системой без необходимости частого ремонта или замены.
Таким образом, заказчик получает эффективную, надежную и экономичную систему отопления и охлаждения, которая также является дружественной к окружающей среде.
