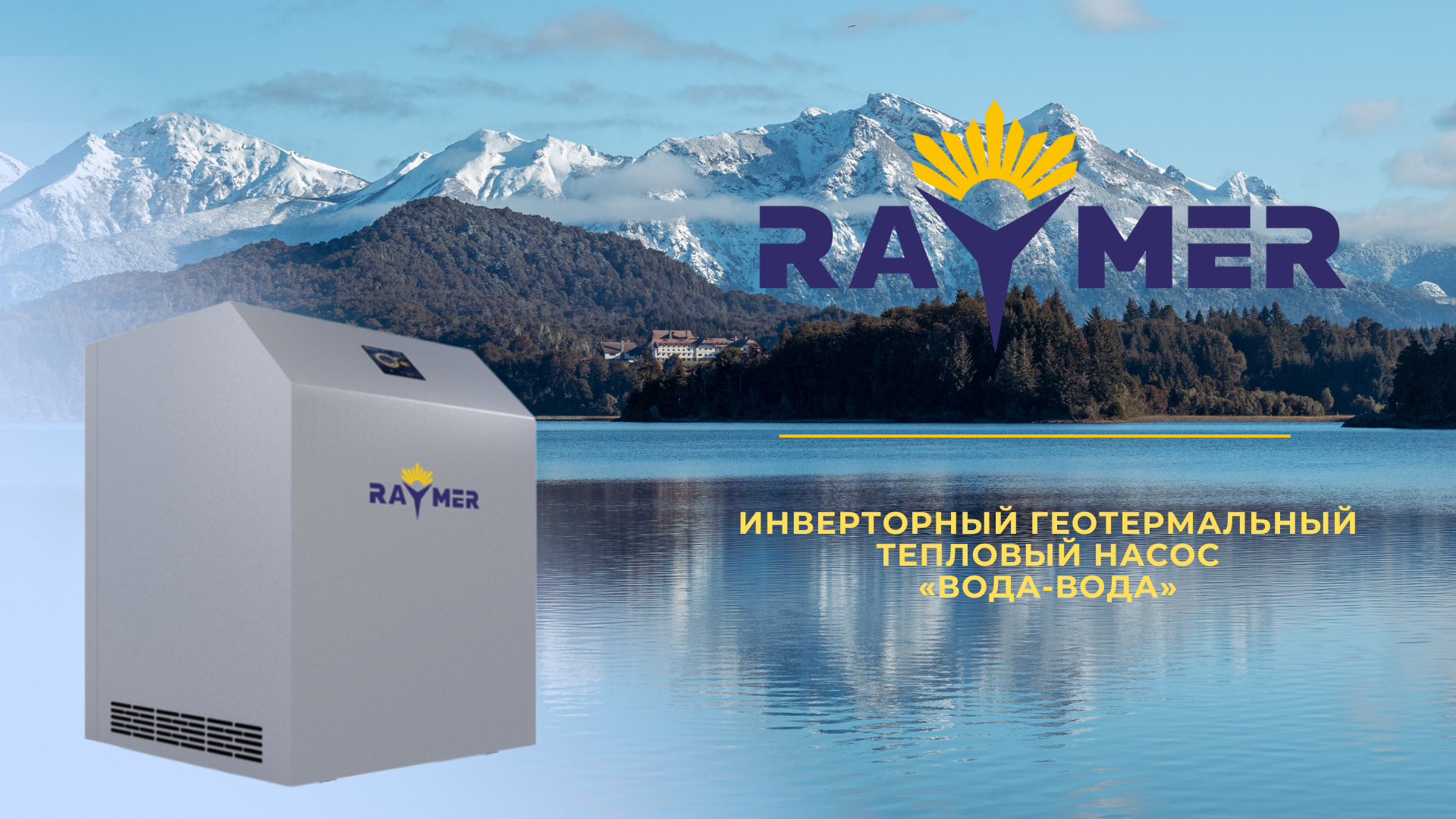

ИНВЕРТОРНЫЙ ГЕОТЕРМАЛЬНЫЙ ТЕПЛОВЫЙ НАСОС RAYMER «ВОДА-ВОДА»
Инверторный геотермальный тепловой насос Raymer RAY-24WWDC «вода-вода» – это высокотехнологичная система нового поколения, использующая стабильную энергию почвы или грунтовых вод для обеспечения максимального комфорта в любое время года. Он отличается высокой производительностью, продолжительным ресурсом работы и способностью работать в сложных условиях с разными типами грунтов и водных ресурсов.
ПРИНЦИП РАБОТЫ
Основой работы теплового насоса является использование природного тепла земли. Через трубопроводы, заполненные теплоносителем, расположенные горизонтально или вертикально, тепло от земли передается на теплообменник насоса.
Далее с помощью инверторного компрессора и контроля давления температура хладагента повышается с примерно 10°C до 60°C, что позволяет эффективно создавать тепло для:
Трубопроводы собираются в коллекторной камере вблизи дома, откуда контур снова подает теплоноситель в тепловой насос для повторного цикла.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
✔ Высокая производительность
Этот инверторный геотермальный тепловой насос разработан для эффективной работы с разными классами качества грунтовых вод – от чистых водоносных горизонтов до более минерализованных слоев. Благодаря этому система демонстрирует стабильную тепловую мощность до 200 кВт, обеспечивая надежное отопление даже в сложных гидрогеологических условиях.
Высокая эффективность достигается за счет оптимизированного теплообменника и точного инверторного управления компрессором, позволяющим максимально использовать энергию грунта и уменьшать потери тепла в процессе передачи.
Это идеальный выбор для больших частных домов, производственных объектов, гостиниц и административных помещений.
✔ Компактная конструкция
Несмотря на мощность и техническую сложность, устройство имеет хорошо продуманную компактную конструкцию. Его легко установить в небольших технических помещениях, подсобках или котельных, где пространство ограничено.
Внутренняя компоновка оборудования выполнена таким образом, чтобы монтажники имели удобный доступ для обслуживания и подключения. Это уменьшает время установки, снижает затраты на монтаж и повышает безопасность эксплуатации.
✔ Инновационный теплообменник из нержавеющей стали
Сердцем системы является высокоэффективный теплообменник в виде спирального змеевика, изготовленный из нержавеющей коррозионностойкой стали.
Каждый шов выполнен методом герметичной сварки, обеспечивающей:
- полную стойкость к коррозии и гидроударам;
- отсутствие риска протеканий;
- длительный срок службы даже при работе с агрессивными средами;
- стабильная теплообменная среда при высоких нагрузках.
Благодаря инновационной конструкции насос змеевика демонстрирует высокую эффективность передачи тепла, что особенно важно при работе в низкотемпературных геотермальных контурах.
✔ Универсальность применения
Подходит для:
- частных домов и вилл,
- гостиниц и офисных центров,
- школ и социальных учреждений,
- систем горячего водоснабжения и климат-контроля
✔ Инверторное управление
Инверторная разработка дозволяет плавненько регулировать частоту вращения компрессора, подстраивая производительность насоса под текущие потребности строения.
Это обеспечивает сразу несколько ключевых преимуществ:
Экономия электроэнергии – система не работает на пиковых оборотах без надобности.
Стабильный комфорт – поддержание равномерной температуры без резких перепадов.
Более длительный ресурс работы – компрессор не запускается в режиме “старт-стоп”, что уменьшает износ.
Точная адаптация к нагрузке – система работает именно с той мощностью, которая нужна в конкретный момент, что особенно актуально в межсезонье.
Благодаря инверторному управлению тепловой насос работает тише, стабильнее и гораздо экономнее, чем традиционные агрегаты с фиксированной производительностью.

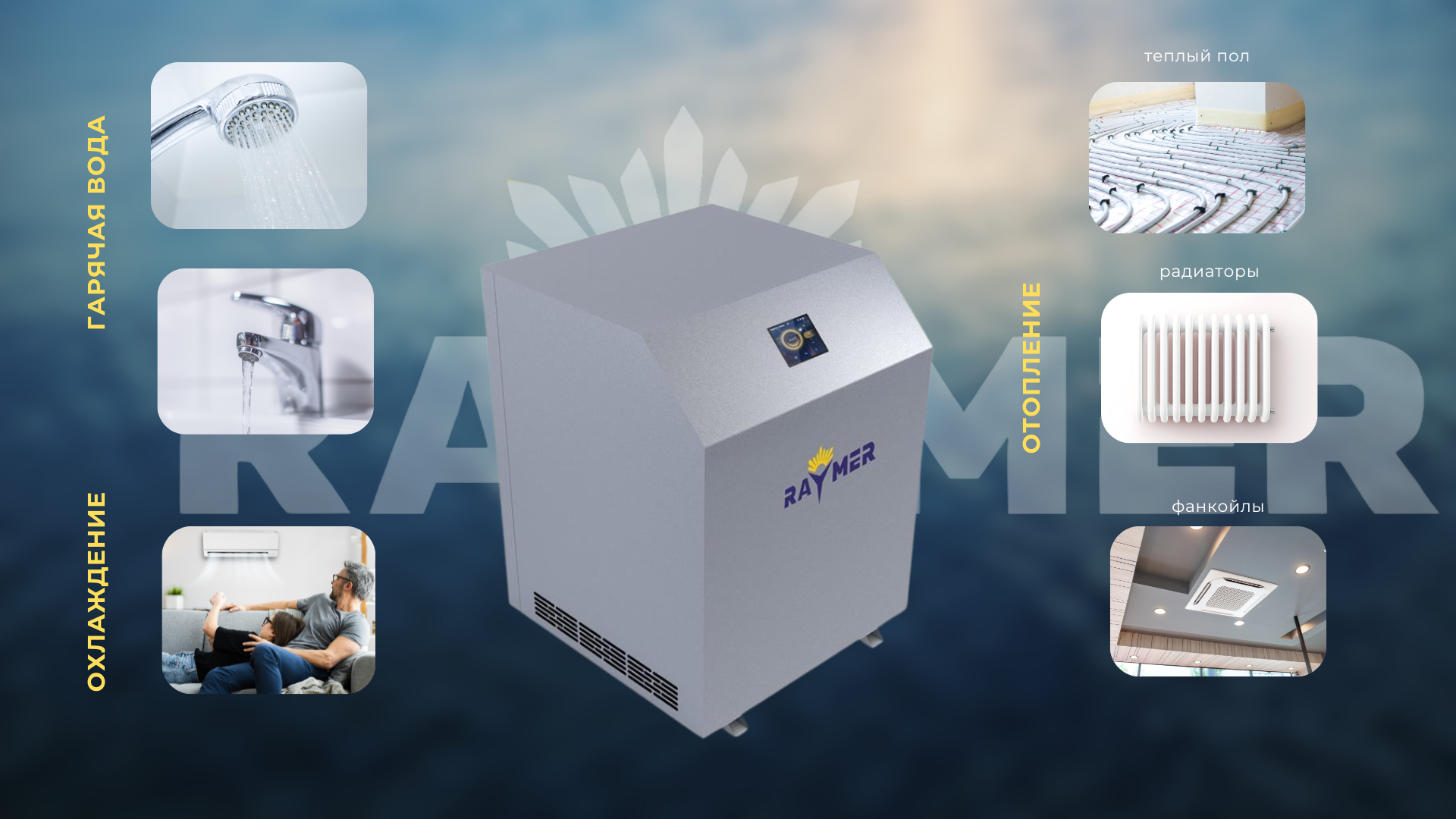

ПРИМЕНЕНИЕ ЭНЕРГИИ
Полученное тепло может быть использовано:
- для отопления,
- горячего водоснабжения,
- охлаждение помещений в летний сезон.
Также систему можно комбинировать с бойлером-накопителем, способным сохранять тепло в течение нескольких часов.
Инверторная технология в геотермальных тепловых насосах Raymer RAY-24WWDC
Инверторная система управления — один из ключевых элементов эффективности и стабильности работы современного геотермального теплового насоса вода-вода. У модели Raymer RAY-24WWDC именно инверторный компрессор обеспечивает оптимальное потребление электроэнергии, максимальную производительность и адаптацию к реальным тепловым нагрузкам здания до 240 м².
Как работает инвертор в геотермальном тепловом насосе?
Инверторная разработка дозволяет плавненько регулировать частоту работы компрессора. В отличие от классических ON/OFF насосов, где компрессор постоянно стартует и стопорится, инверторный компрессор:
- изменяет свою мощность от 20 до 100%;
- поддерживает стабильную температуру;
- избегает лишних пиковых нагрузок;
- работает гораздо тише;
- потребляет меньше электроэнергии.
Благодаря этому тепловой насос может поддерживать оптимальную температуру теплоносителя даже при минимальных изменениях в системе – с учетом потребностей дома, интенсивности теплопотерь и температуры источника (грунтовой воды или горизонтального контура).
Использование компрессора Mitsubishi в грунтовых насосах Raymer RAY-24WWDC
В данной модели установлен инверторный компрессор Mitsubishi, который считается одним из самых надежных на рынке для тепловых насосов вода–вода.
Особенности компрессора Mitsubishi в тепловых насосах вода-вода: В основе систем лежат высокоэффективные инверторные компрессоры (сдвоенные ротационные Twin Rotary). Использование технологии Full DC Inverter позволяет системе динамически изменять частоту вращения вала в широком диапазоне (обычно от 15 до 120 Гц). Это обеспечивает точное согласование тепловой мощности насоса с текущими теплопотерями здания, минимизируя пусковые токи и исключая цикличность (старт-стопные режимы), что критично для ресурса электродвигателя.
Термодинамические показатели
-
Хладагент R32: Компрессоры оптимизированы для работы с дифторметаном (R32), который обладает на 20-30% более высокой объемной холодопроизводительностью по сравнению с R410A. Это позволяет уменьшить заправку фреоном и повысить энергоэффективность при высоких температурах конденсации.
-
Показатель COP: Благодаря стабильной температуре геотермального контура (гликолевый раствор +5…+10°C) и прецизионному сжатию, коэффициент преобразования энергии (COP) достигает значений 4.8–5.2 (в режиме W35).
Конструктивные особенности
-
Механическая сбалансированность: Использование двух оппозитных роторов в моделях Twin Rotary нивелирует вибрации на валу, что снижает акустическую нагрузку до уровня 40–45 дБ непосредственно возле агрегата.
-
Смазочная система: Усовершенствованный механизм сепарации масла гарантирует надежную смазку пар трения даже при работе на низких частотах, что является слабым местом многих бюджетных инверторов.
-
Температурный напор: Компрессор способен обеспечивать стабильную подачу теплоносителя до +60°C, что позволяет использовать насос не только для низкотемпературных контуров (теплый пол), но и для модернизации радиаторных систем и приготовления горячей воды (ГВС).
Применение компонентов Mitsubishi гарантирует расчетный срок эксплуатации компрессорного блока более 15–20 лет при условии соблюдения гидравлических режимов эксплуатации.

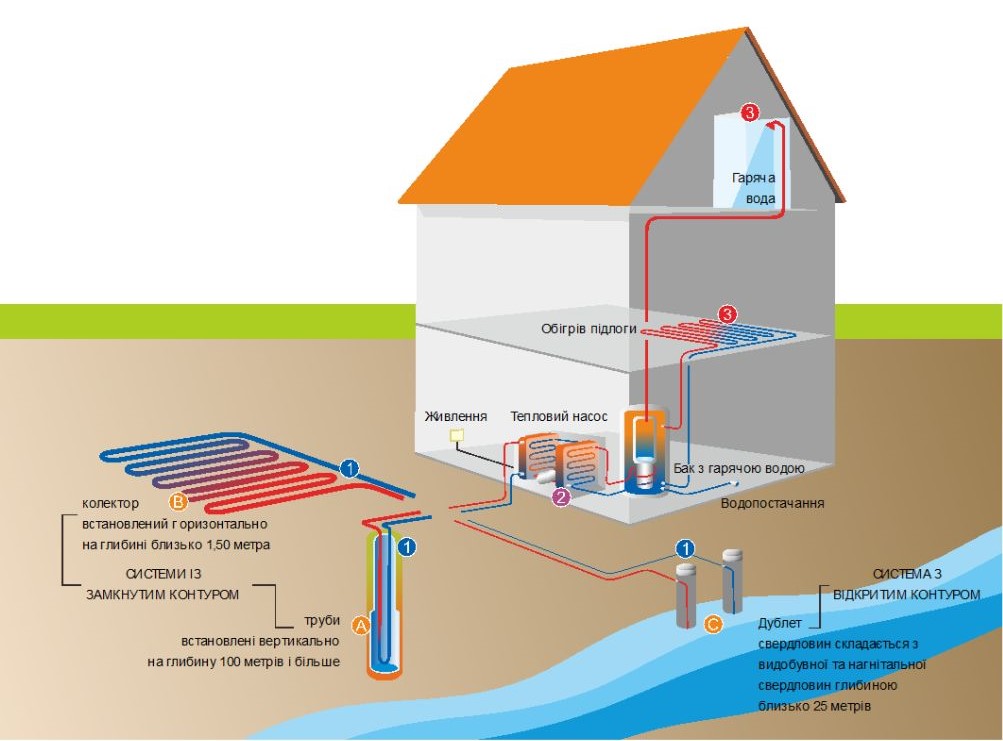

Особенности системы бурения и устройства геотермального контура
Правильно спроектированная и выполненная система забора геотермальной энергии – ключевой фактор эффективности любого теплового насоса вода-вода. Геотермальная установка может работать на горизонтальных или вертикальных контурах, а также на открытых системах, где используется вода из водоносных горизонтов. Каждый тип имеет свои особенности монтажа, глубину, требования к расположению и условиям бурения.
Процесс бурения
Вертикальные геотермальные контуры обустраивают методом бурения специальными буровыми установками, создающими скважину нужного диаметра и глубины. После завершения бурения внутрь отверстия опускают геотермальный зонд – U-образную полиэтиленовую трубу высокой прочности. Именно по ней в закрытой системе будет циркулировать теплоноситель.
После установки зонда буровую скважину заполняют термопроводной смесью или глиной для лучшего контакта с грунтом и стабильности конструкции. Далее трубопровод подсоединяется к системе теплового насоса, и в контур заливается теплоноситель – это может быть обычная вода или специальный незамерзающий раствор (антифриз), гарантирующий стабильную работу даже в самых холодных условиях.
Температура земли на глубине остается постоянной в течение года, поэтому вертикальные контуры обеспечивают очень равномерный тепловой поток. Они практически не реагируют на сезонные колебания, не зависят от морозов или поверхностного промерзания, а также значительно меньше подвержены колебаниям уровня подземных вод. Именно поэтому вертикальный геотермальный контур считается самым стабильным и эффективным решением для тепловых насосов водовода, обеспечивая постоянную температуру теплоносителя и высокую эффективность системы независимо от погодных условий.
