Модернізація опалювальної системи у приватному будинку, де до цього опалення здійснювалось електрокотлом. Будинок повністю забезпечується електроенергією від сонячних батарей, встановлених на даху. Основна мета – підвищення ефективності системи опалення та зниження витрат на електроенергію.
В рамках модернізації було встановлено тепловий насос Raymer RAY-18DS1-EVI (380V) , який інтегрований у існуючу систему опалення. Устаткування підключено до буферної ємності та бака ГВП для забезпечення оптимального розподілу тепла в системі. Це рішення дозволило значно знизити енергоспоживання та підвищити комфорт у будинку в зимовий період, використовуючи екологічно чисту енергію від сонячних панелей.

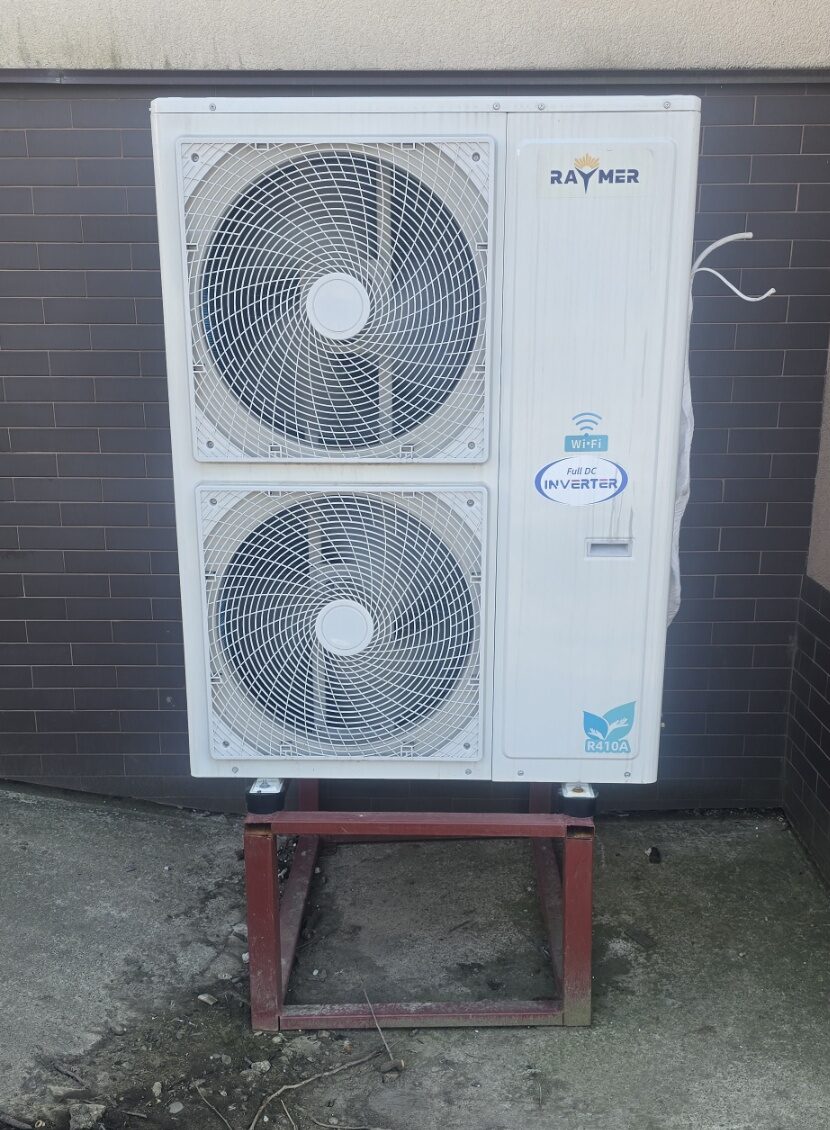

1. Монтаж зовнішнього блоку теплового насоса RAY-18DS1-EVI (380V)Зовнішній блок теплового насоса Raymer RAY-18DS1-EVI (380V) був встановлений на міцній металевій підставці, що забезпечує надійну фіксацію та стійкість обладнання. Металева конструкція має антикорозійне покриття, що гарантує довговічність та стійкість до зовнішніх впливів. Між опорними точками встановлено віброізоляційні подушки, що знижують рівень шуму і вібрацій під час роботи насоса.
При монтажі особливу увагу приділили ізоляції трубопроводів. Всі з'єднання на холодоагентній трасі герметично ізольовані спеціальним матеріалом, який запобігає тепловтратам. Для підвищення стійкості до зовнішніх умов застосовано фольговану ізоляцію, яка також захищає від ультрафіолетового випромінювання. Місця входу труб у стіну додатково оброблені герметиком для запобігання попаданню вологи та втрат тепла.
Гідромодуль теплового насоса Raymer RAY-18DS1-EVI (380V) був встановлений у технічному приміщенні, що забезпечує зручний доступ для обслуговування та контролю роботи системи. Обладнання закріплене на стіні на спеціальних кронштейнах, що гарантує його надійну фіксацію та знижує вібрації під час роботи.
Підключення гідромодуля виконано з використанням надійних трубопроводів із попередньою ізоляцією для мінімізації тепловтрат. Всі з'єднання ретельно герметизовані, що виключає можливість протікання та сприяє стабільній роботі системи. Для захисту від замерзання у зимовий період застосовано утеплення контурів, яке посилене фольгованою ізоляцією.
У системі також реалізовано підключення до бака-накопичувача, що забезпечує постійний запас гарячої води та підвищує ефективність обігріву. Для коректного розподілу потоків води встановлені циркуляційні насоси та запірна арматура, що забезпечують оптимальний тиск та рівномірний розподіл тепла по всій системі.
Додатково підключено систему керування з можливістю дистанційного моніторингу та налаштування параметрів через Wi-Fi, що дозволяє контролювати роботу теплового насоса навіть на відстані.
Буферна ємність, інтегрована в систему з тепловим насосом Raymer RAY-18DS1-EVI (380V), була встановлена в технічному приміщенні поруч із гідромодулем. Місткість підключена до основного контуру опалення для забезпечення стабільної циркуляції теплоносія та компенсації теплових коливань. Це рішення дозволяє підтримувати оптимальний температурний режим навіть за змінних навантажень на систему.
Підключення виконано за допомогою надійних металопластикових труб, які попередньо були ізольовані для зменшення тепловтрат. Усі стики герметизовані спеціальними ущільнювачами та армовані хомутами для запобігання протіканню. Вхід та вихід буферної ємності оснащені запірними кранами, що дозволяє оперативно відключати її від загальної системи за необхідності технічного обслуговування чи ремонту.
Додатково в системі передбачено встановлення термометрів та манометрів для контролю температури та тиску в буферній ємності, що забезпечує надійний моніторинг роботи. Це гарантує стабільну роботу системи, продовжує її ресурс та підвищує загальну ефективність опалення в будинку.
Бак гарячого водопостачання (ГВП), який видно на фото, був інтегрований у систему теплового насосу Raymer RAY-18DS1-EVI (380V) для забезпечення стабільної подачі гарячої води. Підключення виконано з дотриманням усіх необхідних вимог для ефективної роботи та безпеки.
Підключення:
Вхід холодної води – підключений у нижній частині бака, що забезпечує надходження холодної води в теплообмінник. На трубопроводі встановлено запірний кран, що дозволяє перекривати подачу води під час обслуговування.
Вихід гарячої води – підключений у верхній частині бака для забезпечення максимальної температури на виході. Для запобігання зворотному струму встановлено зворотний клапан.
Рециркуляція – передбачена можливість підключення рециркуляційного контуру, що дозволяє підтримувати постійну температуру в системі та оперативну подачу гарячої води до споживачів.
Магістраль до теплового насоса – бак підключений до контуру теплового насоса, який нагріває теплоносій, забезпечуючи підігрів води у баку.
Група безпеки – на трубопроводі встановлені запобіжний клапан, манометр та розширювальний бак, що видно на фото. Це дозволяє контролювати тиск та забезпечує безпеку роботи системи.
Теплоізоляція – бак має шар ізоляції, який зменшує тепловтрати та підвищує ефективність системи.
Таким чином, підключення бака ГВП дозволяє забезпечити будинок стабільною гарячою водою та підвищує загальну енергоефективність опалювальної системи.
Зовнішній блок теплового насоса, встановлений на відкритому просторі, забирає тепло з навколишнього повітря навіть за низьких температур і передає його в систему за допомогою циркуляційного контуру. Теплоносій, нагрітий у зовнішньому блоці, надходить у гідромодуль, розташований у технічному приміщенні. У гідромодулі відбувається керування температурою та розподіл тепла між опалювальними контурами та буферною ємністю.
Буферна ємність виконує роль теплового акумулятора, згладжуючи коливання в роботі насоса та забезпечуючи рівномірне постачання тепла в систему опалення. З буферної ємності теплоносій циркулює через радіатори або теплу підлогу, підтримуючи комфортну температуру у приміщеннях.
Паралельно з опаленням, частина тепла прямує на нагрівання води в баку ГВП. Холодна вода надходить у бак, де нагрівається за допомогою внутрішнього теплообмінника, підключеного до теплового насоса. Гаряча вода поставляється в крани та душові, забезпечуючи постійний комфорт у користуванні.
Вся система працює синхронно, керується автоматикою, яка регулює температуру залежно від потреб користувача та зовнішніх умов. Це забезпечує максимальну енергоефективність та стабільну роботу навіть у складних кліматичних умовах.
Економія електроенергії: Тепловий насос забезпечує до 80% економії електроенергії завдяки використанню тепла із навколишнього середовища, що знижує витрати порівняно з традиційними методами опалення.
Екологічна чистота: Використання фреону R410A робить насос екологічно безпечним, знижуючи викиди CO2 та сприяючи боротьбі зі зміною клімату.
Безшумна робота: Насос працює тихо, що дозволяє використовувати його у житлових приміщеннях без дискомфорту. Вбудована функція охолодження створює комфортабельний мікроклімат влітку.
Інверторна технологія: Насос автоматично регулює потужність в залежності від потреб, забезпечуючи стабільний обігрів та енергоефективність.
Технологія EVI: Збільшує ефективність насоса в умовах низьких температур шляхом упорскування додаткової пари під час стиснення, що покращує продуктивність у зимових умовах.
Віддалений доступ через Wi-Fi: Можливість керування насосом та моніторинг його роботи через смартфон або комп'ютер з будь-якої точки з доступом до Інтернету.
Надійність та довговічність: Висока якість матеріалів та сучасні технології забезпечують тривалий термін служби, що підтверджується позитивними відгуками користувачів про стабільність роботи та комфорт.
Замовник, який замінює електрокотел на тепловий насос, отримує кілька суттєвих переваг:
Зниження витрат на енергію: Теплові насоси зазвичай споживають менше електроенергії для виробництва такої ж кількості тепла, що може спричинити значні зниження витрат на опалення.
Екологічність: Використання теплового насоса зменшує викиди CO2, оскільки він черпає енергію з навколишнього середовища, що робить його більш екологічно чистим рішенням.
Універсальність: Теплові насоси можуть не тільки обігрівати приміщення, але й забезпечувати охолодження влітку та гаряче водопостачання, що робить їх універсальним рішенням для комфорту протягом року.
Поліпшення комфорту: Системи теплових насосів забезпечують більш стабільні температури та найкраще регулювання, що підвищує загальний комфорт у будинку.
Менше обслуговування: Теплові насоси зазвичай вимагають меншого обслуговування, ніж електрокотли, що зменшує витрати на технічне обслуговування.
Довговічність: Теплові насоси мають більш тривалий термін служби, ніж електрокотли, що знижує потребу в заміні обладнання.
Загалом, заміна електрокотла на тепловий насос суттєво підвищила енергоефективність, зменшити витрати, покращити комфорт та мати позитивний вплив на екологію.
