В рамках підвищення енергоефективності приватного будинку у селі Яблунівка було ухвалено рішення замінити існуючу систему електричного опалення на сучасне теплове обладнання. Раніше опалення здійснювалося електрокотлом, який забезпечував тепло для будівлі площею 150 м2 . Однак із зростанням вартості електроенергії та потребою у більш ефективному вирішенні власник звернувся до альтернативних джерел тепла.
Після попереднього аналізу теплових втрат будинку, наявних технічних умов, а також очікувань замовника щодо комфорту та витрат, було обрано оптимальний варіант – тепловий насос Raymer RAY-15D2MN-EVI типу «повітря-вода» . Це обладнання здатне ефективно працювати за умов низьких температур та забезпечувати як опалення, так і нагрівання води для побутових потреб.
В результаті електрокотел був демонтований, а на його місце встановлено тепловий насос із сучасною автоматикою та енергозберігаючими компонентами. Докладніше про особливості монтажу та налаштування в наступному розділі.

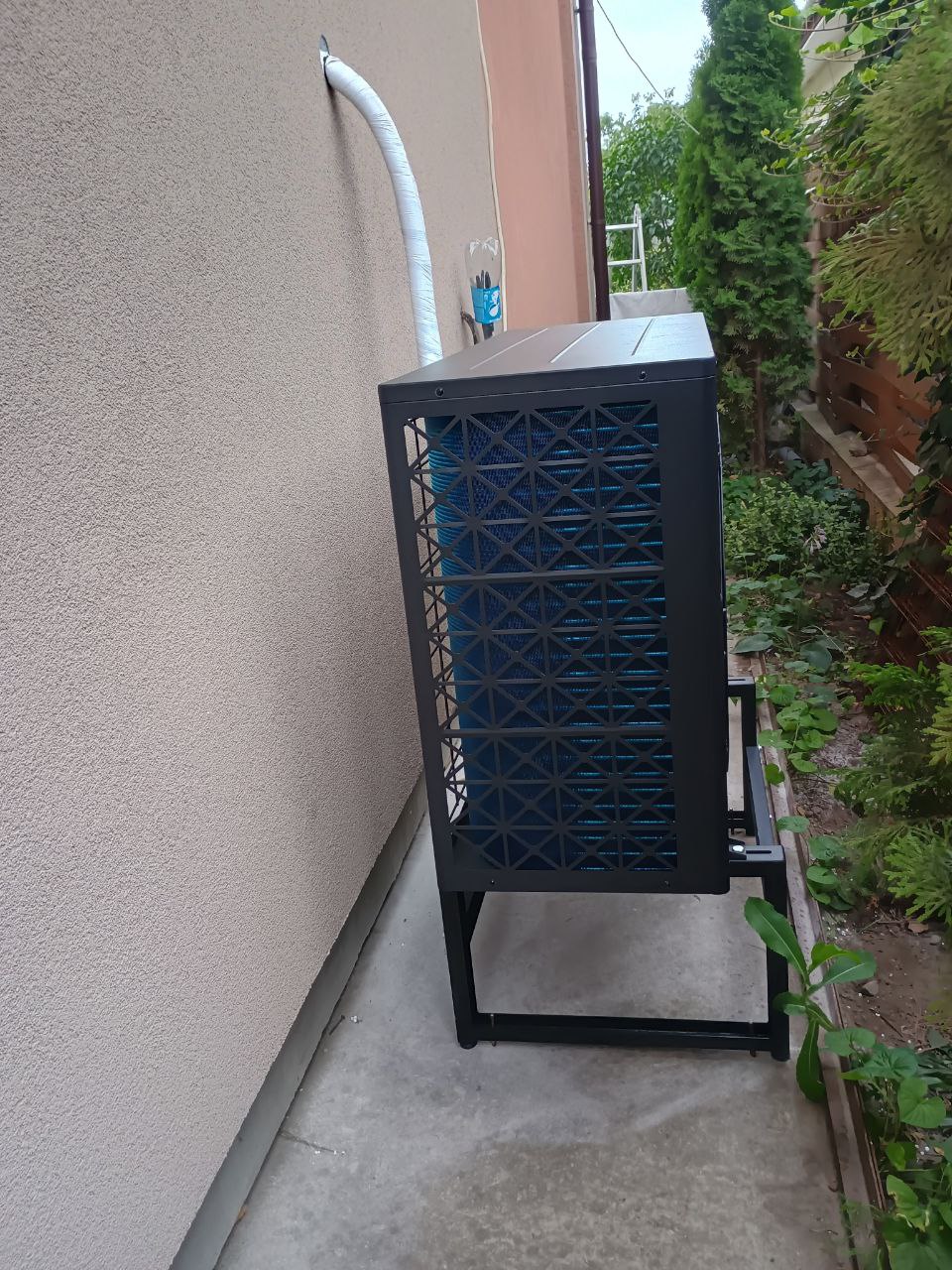

Зовнішній блок теплового насоса був встановлений у задній частині будинку, у зоні, захищеній від сильних вітрів та прямих сонячних променів. Місце розташування було вибрано з урахуванням кількох ключових факторів:
Перед монтажем було підготовлено бетонну основу з антивібраційними подушками, що дозволяє знизити рівень шуму та запобігає передачі вібрацій на фундамент. Блок закріплений на спеціальних металевих консолях із антикорозійним покриттям.
Усі з'єднання виконані відповідно до вимог виробника:
Незважаючи на наявність кущів поблизу, простір навколо блоку залишається відкритим. Забір та викид повітря відбувається безперешкодно, що відповідає вимогам до ефективної роботи повітряного теплового насоса. За потреби зелені насадження будуть частково підрізані для збереження достатнього повітряного потоку в літній сезон, коли система працює в режимі охолодження.

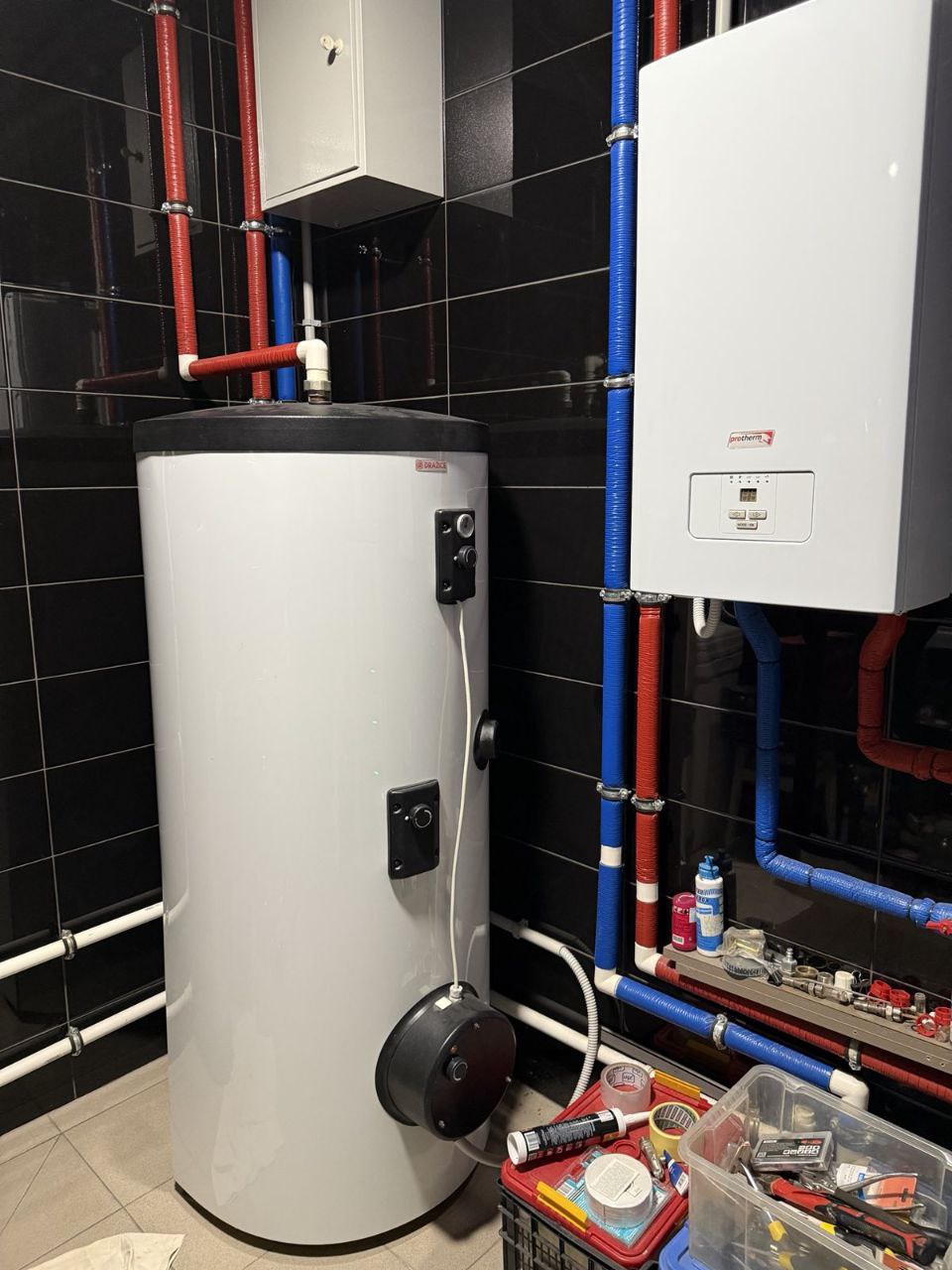

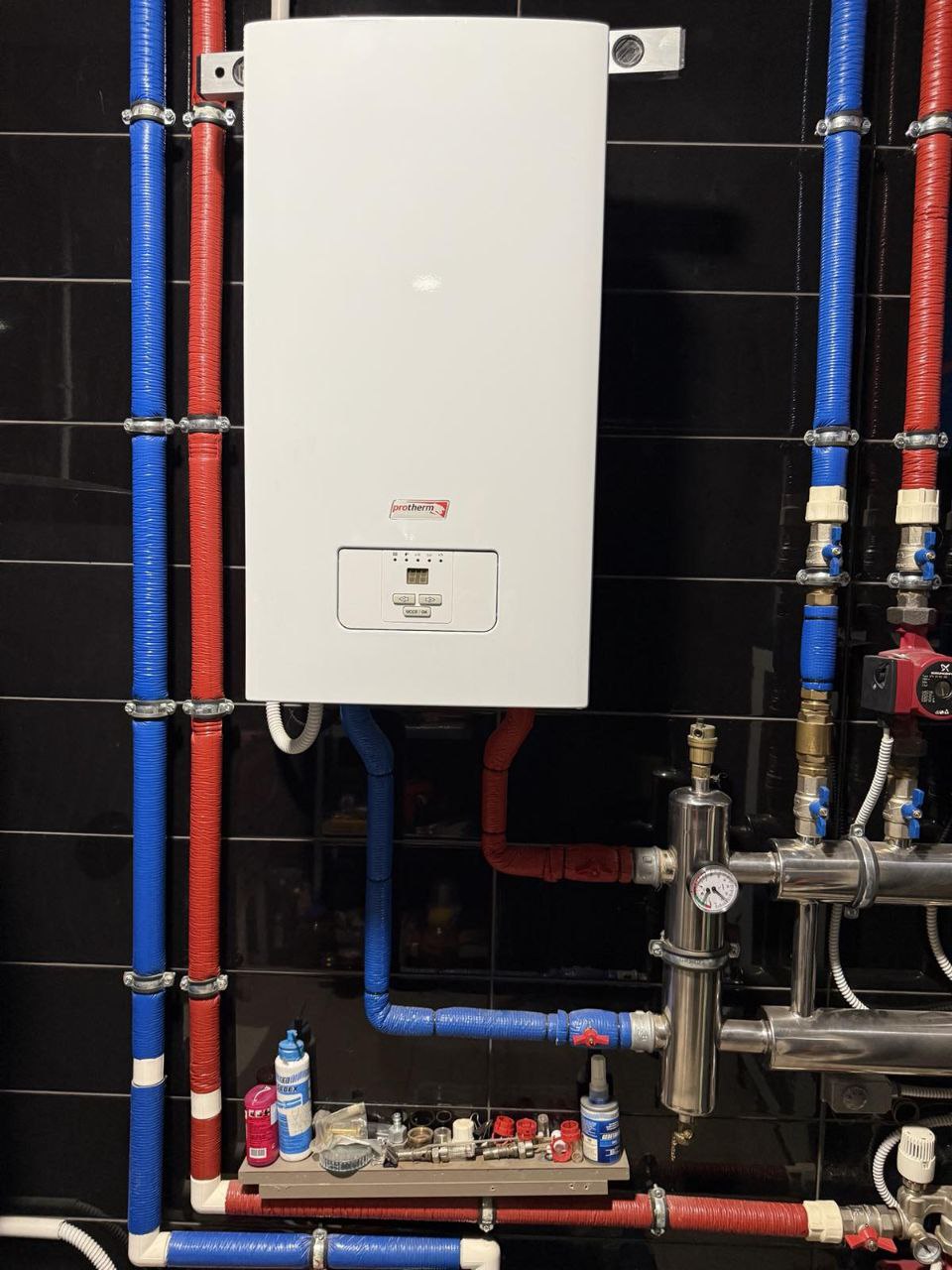

Перед тим як розпочати монтаж теплового насоса Raymer RAY-15D2MN-EVI, необхідно було провести демонтаж раніше встановленого електрокотла, який використовувався для опалення будинку.
Роботи розпочалися з відключення системи від електропостачання – це критичний етап, який гарантує безпеку при подальших діях.
Після цього:
Також перевірено стан труб, до яких планувалося підключити тепловий насос. При необхідності проведено локальну заміну фітингів та перекомпонування ділянок для сумісності з новим обладнанням.

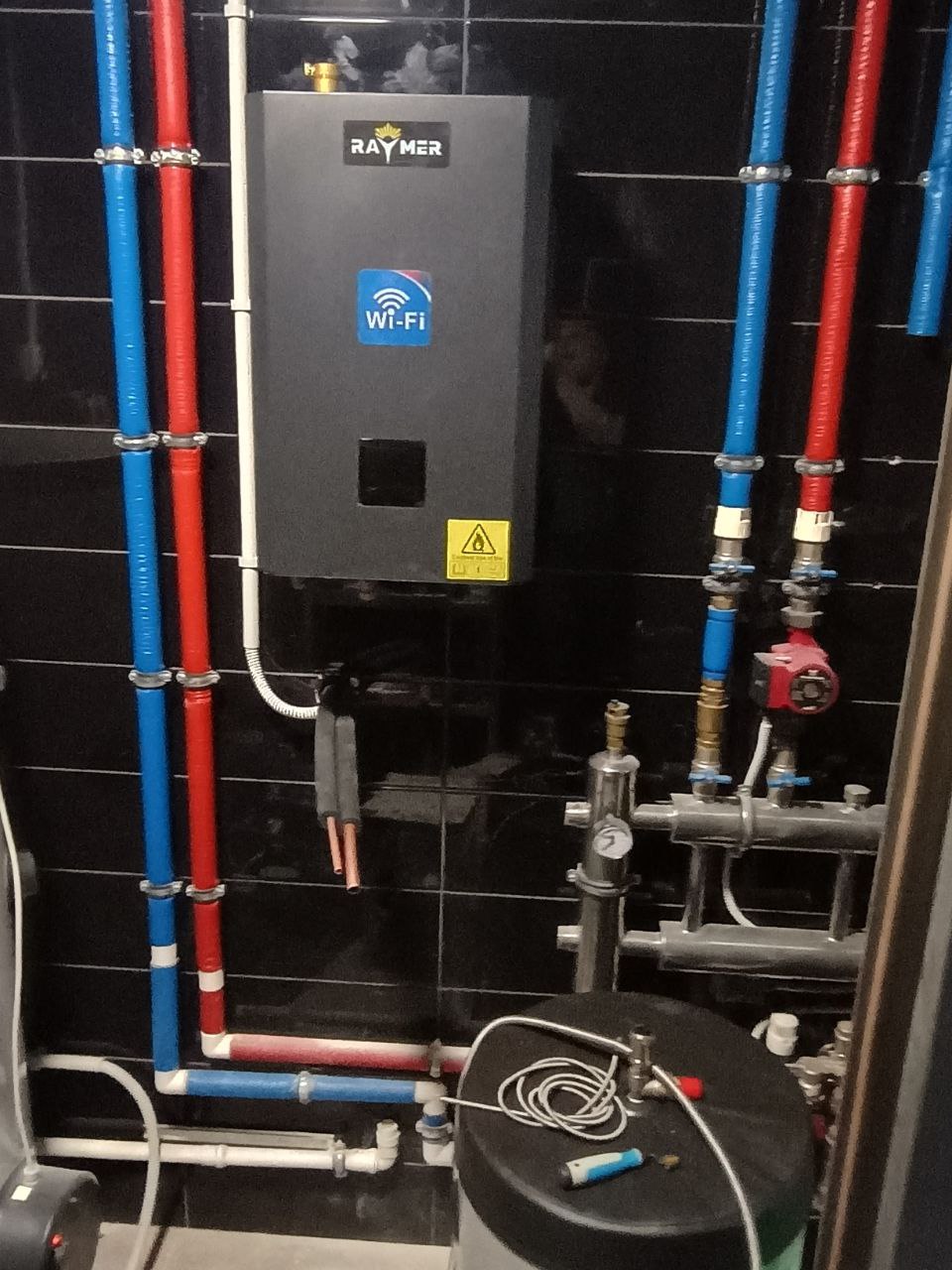

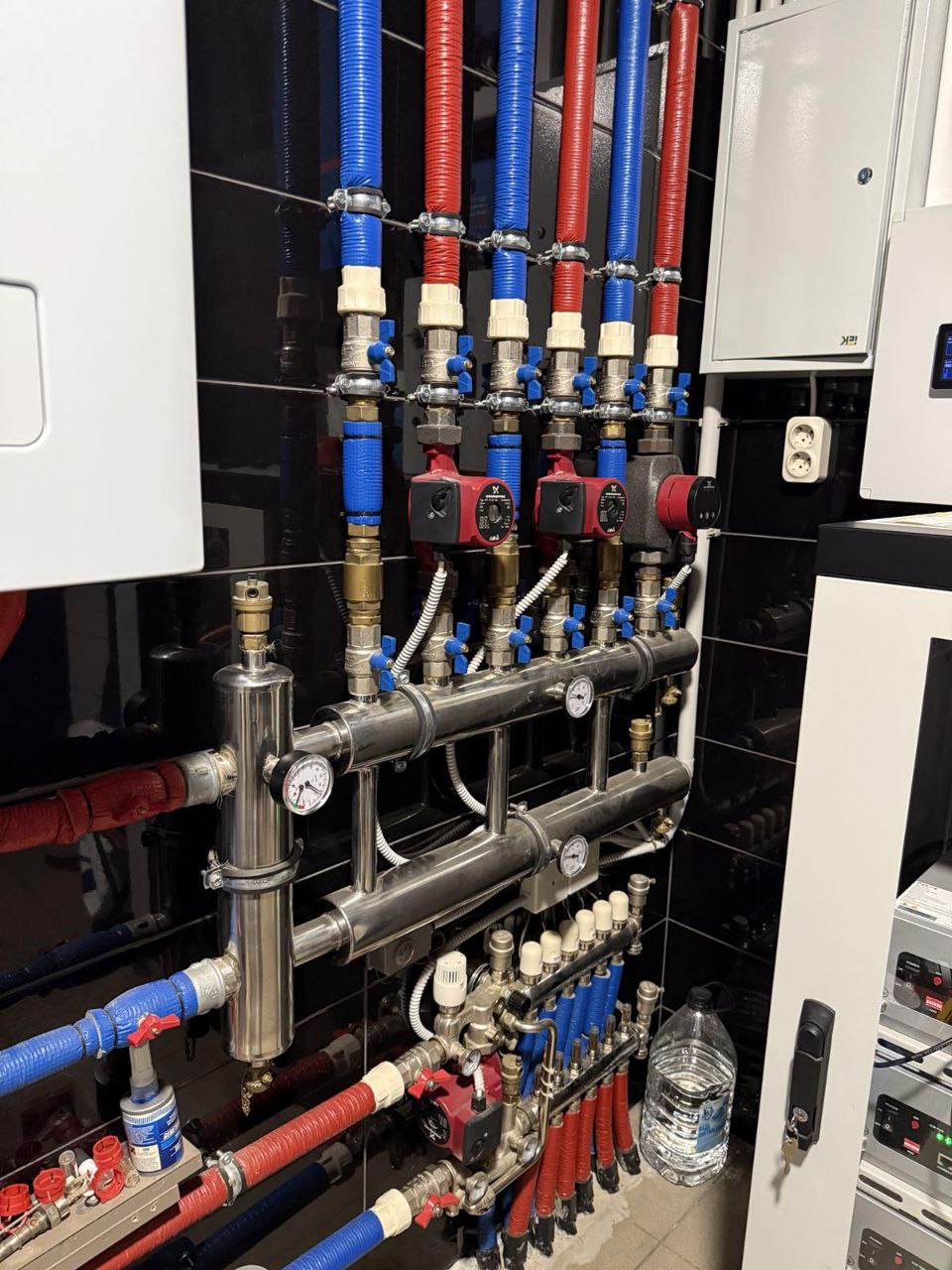

Після демонтажу електрокотла та підготовки приміщення наступним етапом став монтаж внутрішнього блоку теплового насосу Raymer RAY-15D2MN-EVI . Цей етап був критично важливим, адже саме внутрішній модуль забезпечує розподіл теплової енергії за системою та взаємодіє з теплоносієм у контурі будинку.
Місце встановлення було обрано те саме, де раніше знаходився електрокотел — у технічному приміщенні з легким доступом до основних магістралей та електромережі. Це дозволило скоротити час монтажу та зменшити обсяг необхідних змін у розведенні.
Основні етапи монтажу:Кріплення блоку до стіни. Блок встановлювався на антивібраційні опори зниження шуму під час роботи. Площа приміщення дозволила забезпечити достатній зазор обслуговування з усіх боків.
Підключення до гідравлічної системи. Внутрішній блок підключено до існуючої системи опалення з урахуванням гідравлічних характеристик. Для цього використані якісні фітинги та ізоляційні матеріали. Також встановлений фільтр грубої очистки та запірна арматура для зручності експлуатації.
Електромонтажні роботи Підключення живлення здійснювалося з урахуванням вимог безпеки: окремий автомат, захисне заземлення, правильне навантаження фазами. Система була підключена до контролера управління з можливістю інтеграції до «розумного будинку».
Контур рециркуляції та безпеки. Встановлено контур з розширювальним баком, групою безпеки та повітровідвідником для стабільної та безпечної роботи.
Перший запуск та тестування. Після заповнення системи теплоносієм та перевірки на герметичність було проведено пробний запуск. Система вийшла на номінальний режим без збоїв, тиск та температура відповідали нормі.

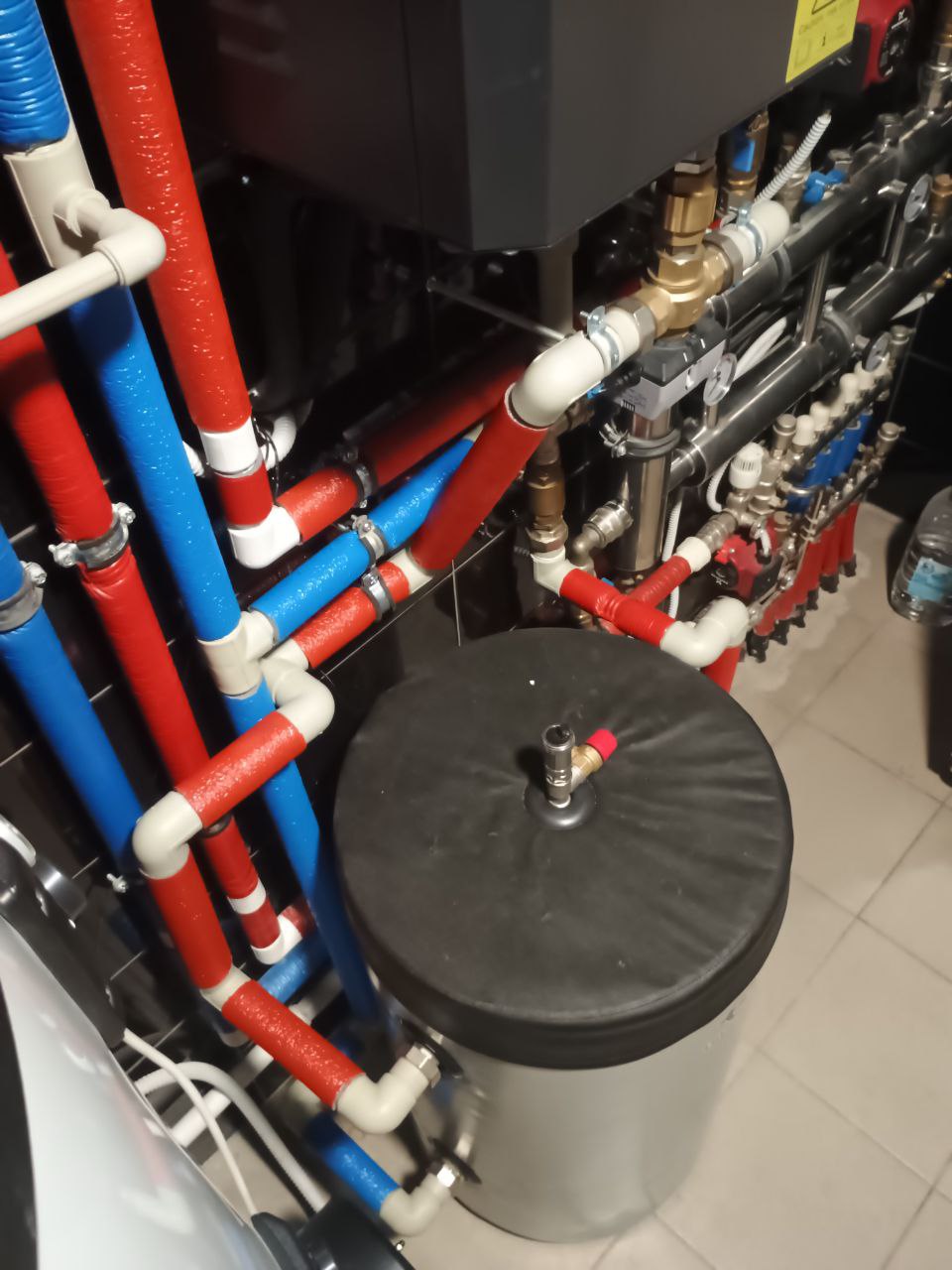

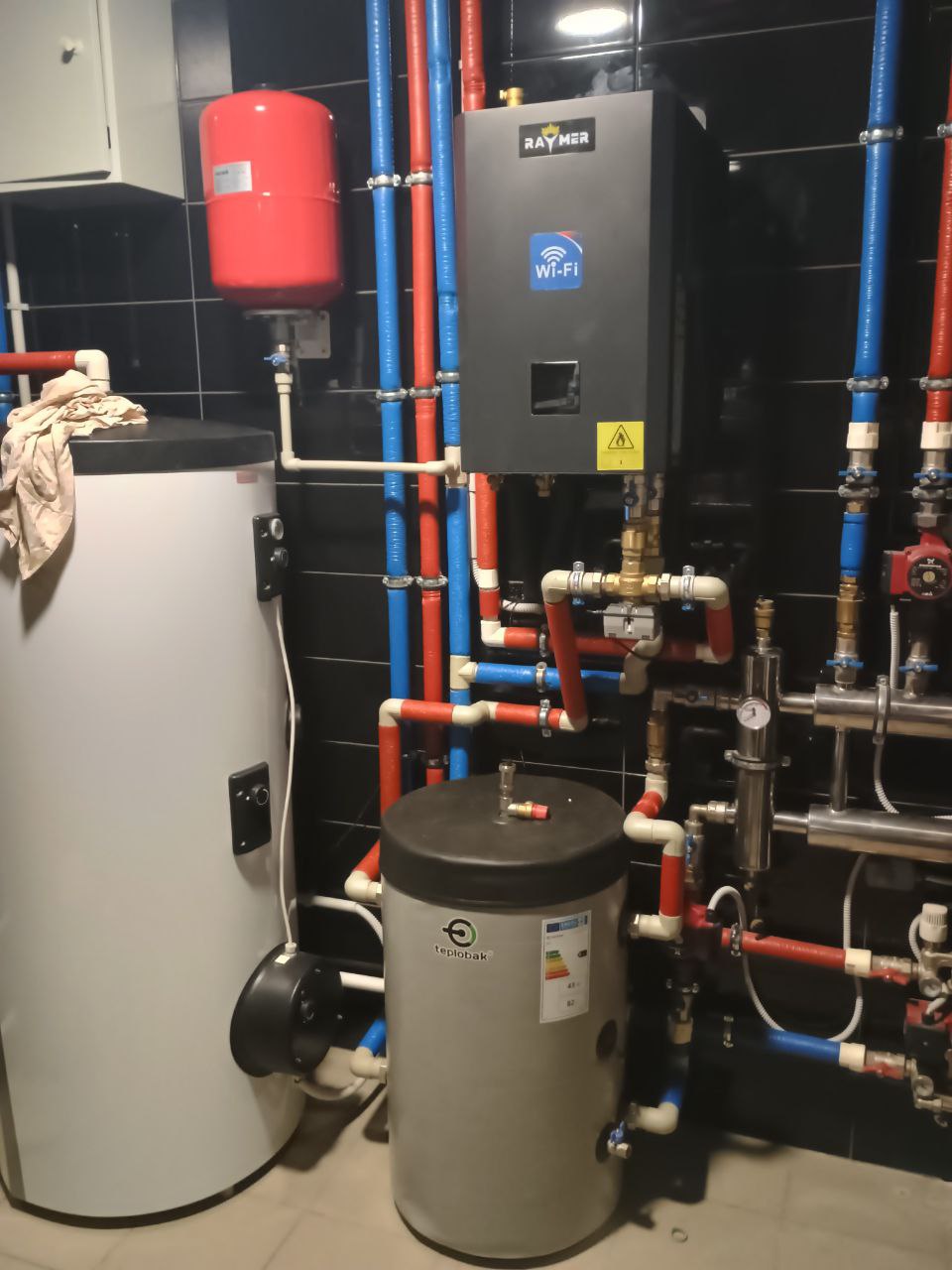

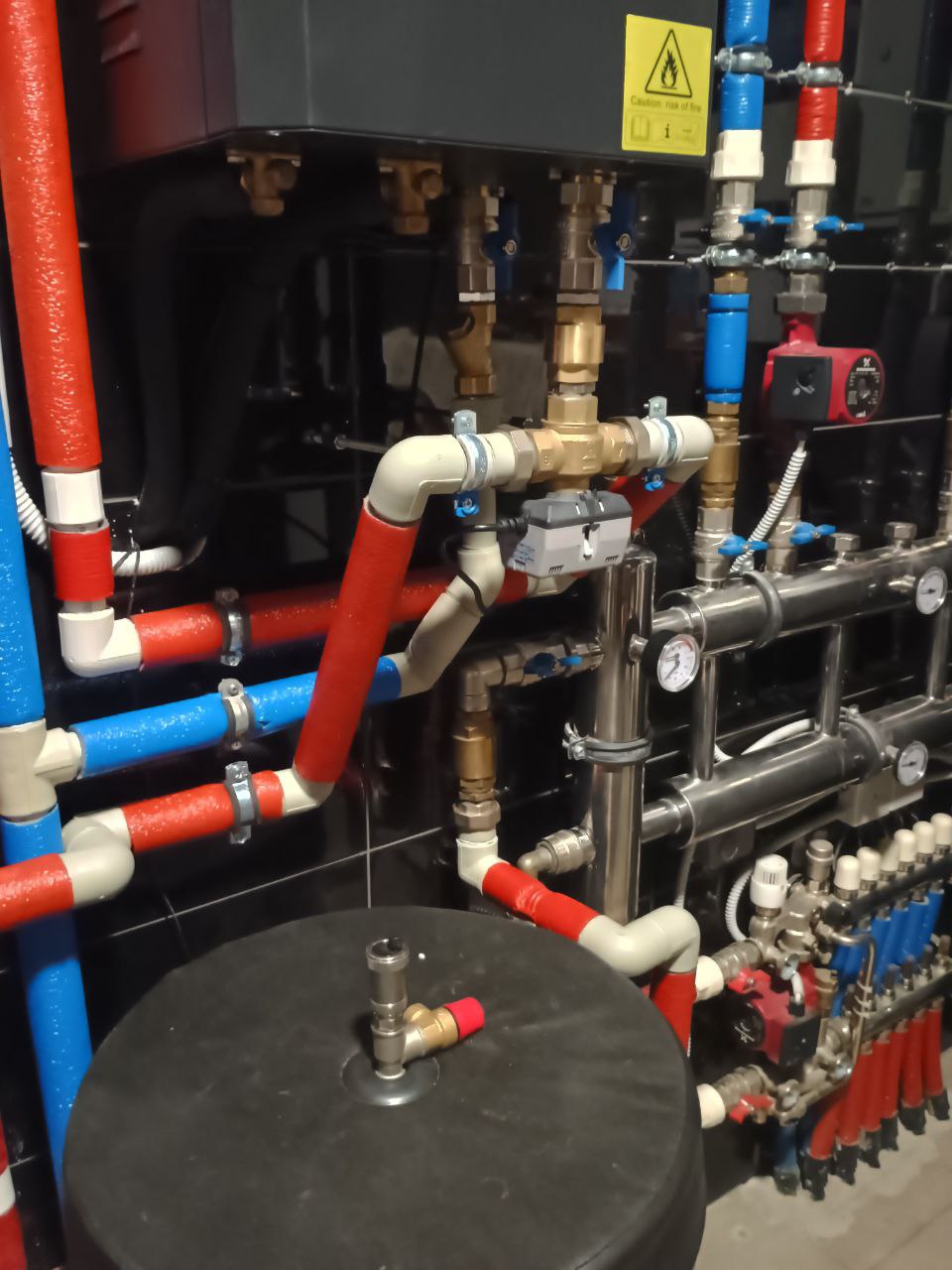

Щоб забезпечити стабільну роботу теплового насоса Raymer RAY-15D2MN-EVI та оптимізувати його цикли ввімкнення/вимкнення, до системи була додана буферна ємність Teplobak 80L – важливий елемент для ефективного та довговічного функціонування гідравлічного контуру.
Об'єм буферної ємності підібраний відповідно до теплового навантаження будинку та характеристик насоса. В даному випадку – для площі 150 м² – це дозволило зберегти теплову інерцію, зменшити кількість пусків компресора та підвищити загальний комфорт у опаленні.
Основні етапи монтажу:
Розміщення буферної ємності
Місткість була встановлена в технічному приміщенні поруч із внутрішнім блоком. Підлога була попередньо зміцнена, а місце вибрано так, щоб забезпечити легкий доступ для обслуговування. Для зменшення тепловтрат використана якісна теплоізоляція.
Підключення до гідромодуля теплового насосу

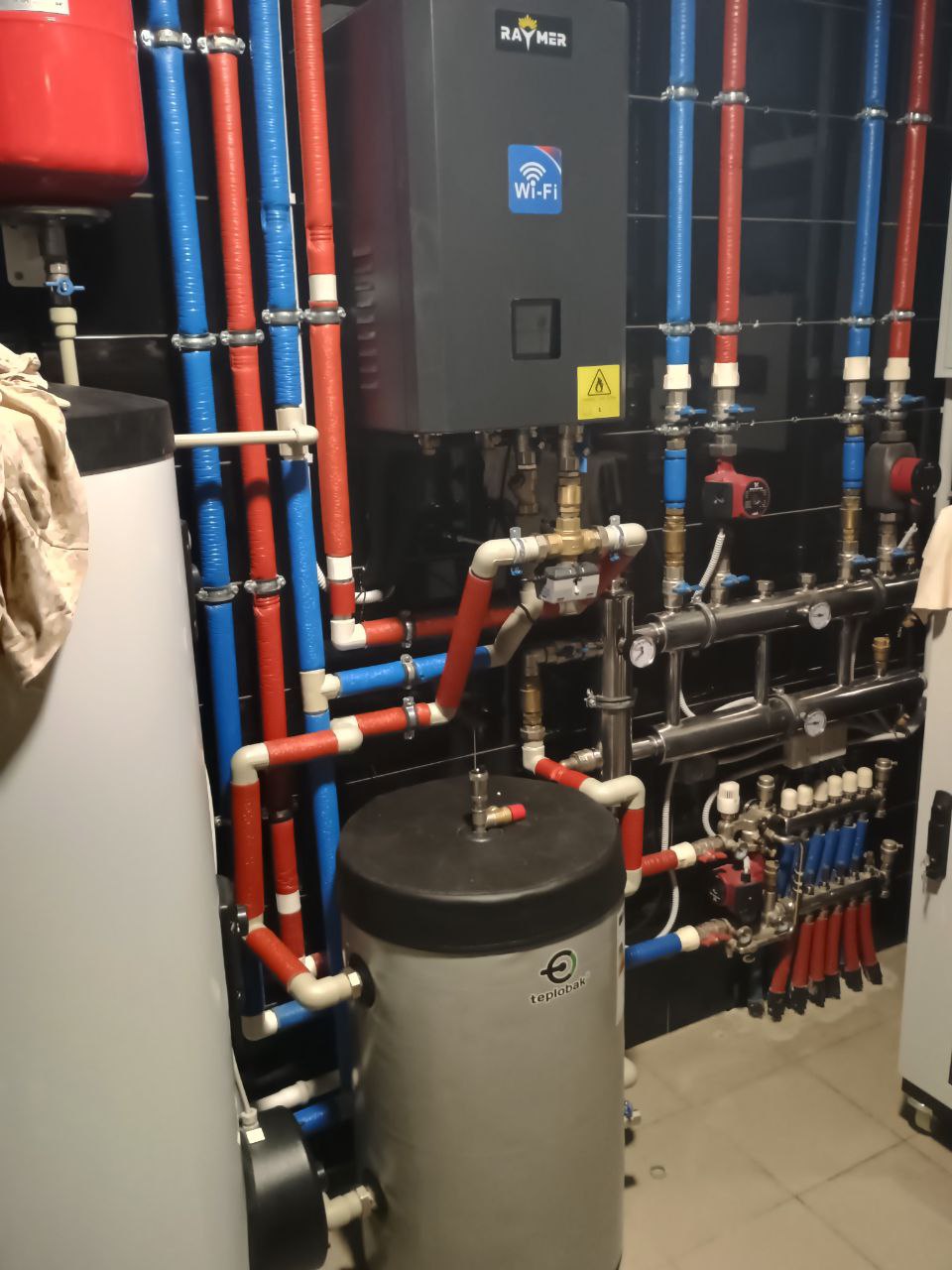

Вхід та вихід буферної ємності з'єднані з гідромодулем за допомогою теплоізольованих трубопроводів. При цьому враховано напрямок потоку теплоносія для забезпечення правильної циркуляції.
Встановлено запірну арматуру, кульові крани, зворотні клапани та розширювальний бак, що дозволяє легко обслуговувати систему в майбутньому.
Гідравлічна розв'язка
Буферна ємність також виконує функцію гідравлічного роздільника, що дозволяє уникнути конфлікту між насосами теплового насоса та циркуляційними насосами системи опалення. Це важливо для досягнення стабільного тиску та рівномірного розподілу тепла у всіх зонах будинку.
Інтеграція в контур опалення

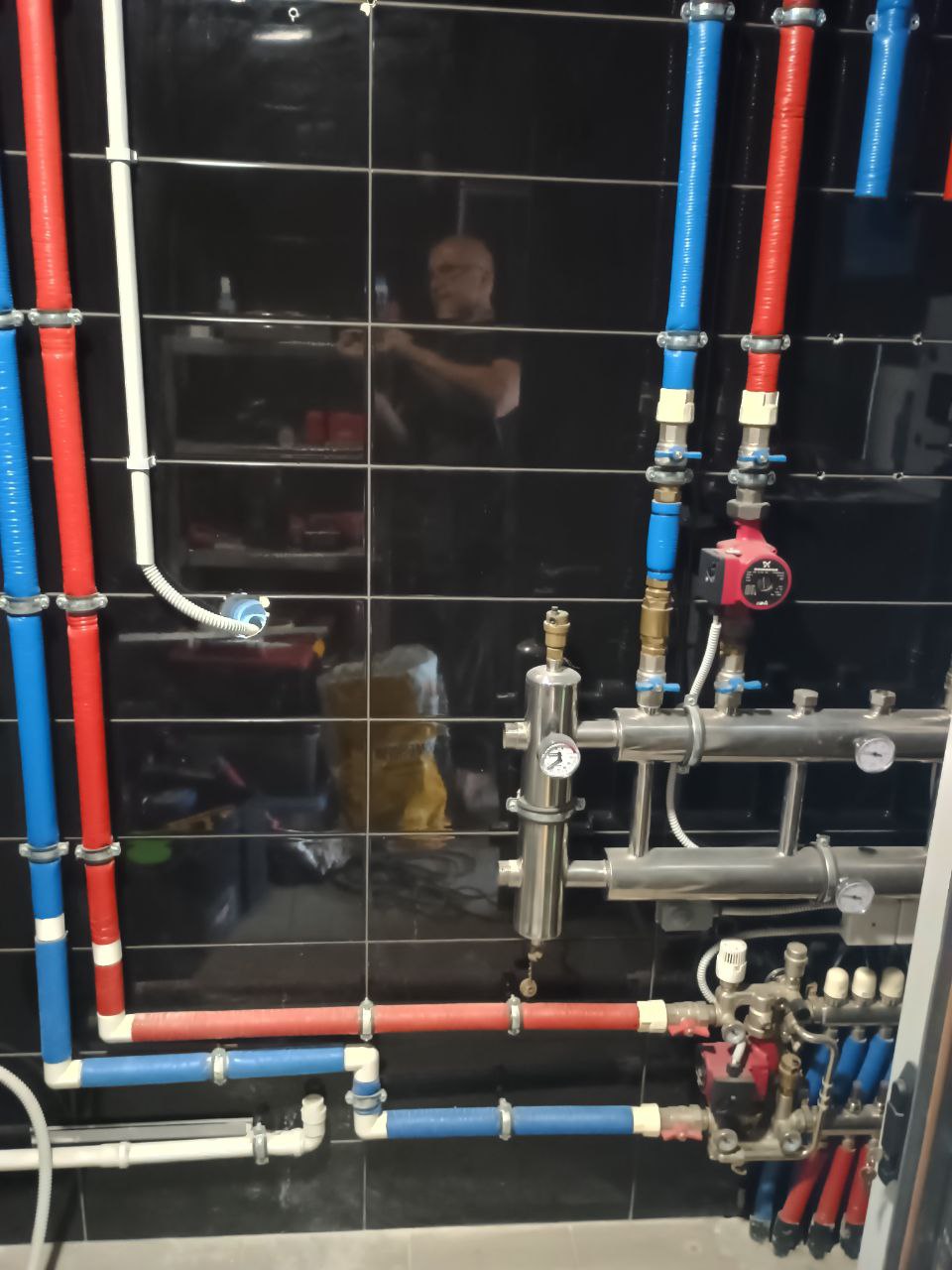

Вихід із буферної ємності з'єднаний з основним контуром опалення будинку. Для кращого регулювання температури встановлено датчики температури та автоматичний регулятор, що контролює температуру залежно від погодних умов чи внутрішнього клімату.
Пуско-налагоджувальні роботи
Після монтажу система була заповнена теплоносієм, проведено перевірку герметичності, промивання трубопроводів та запуск. Буферна ємність показала стабільну роботу із чітким розподілом тепла по всій системі.
Таким чином, монтаж буферної ємності суттєво підвищив надійність, економічність та зручність експлуатації системи опалення. Тепловий насос працює рівномірно, без перевантажень, а температура в будинку стабільно підтримується навіть при різких змінах зовнішньої температури.

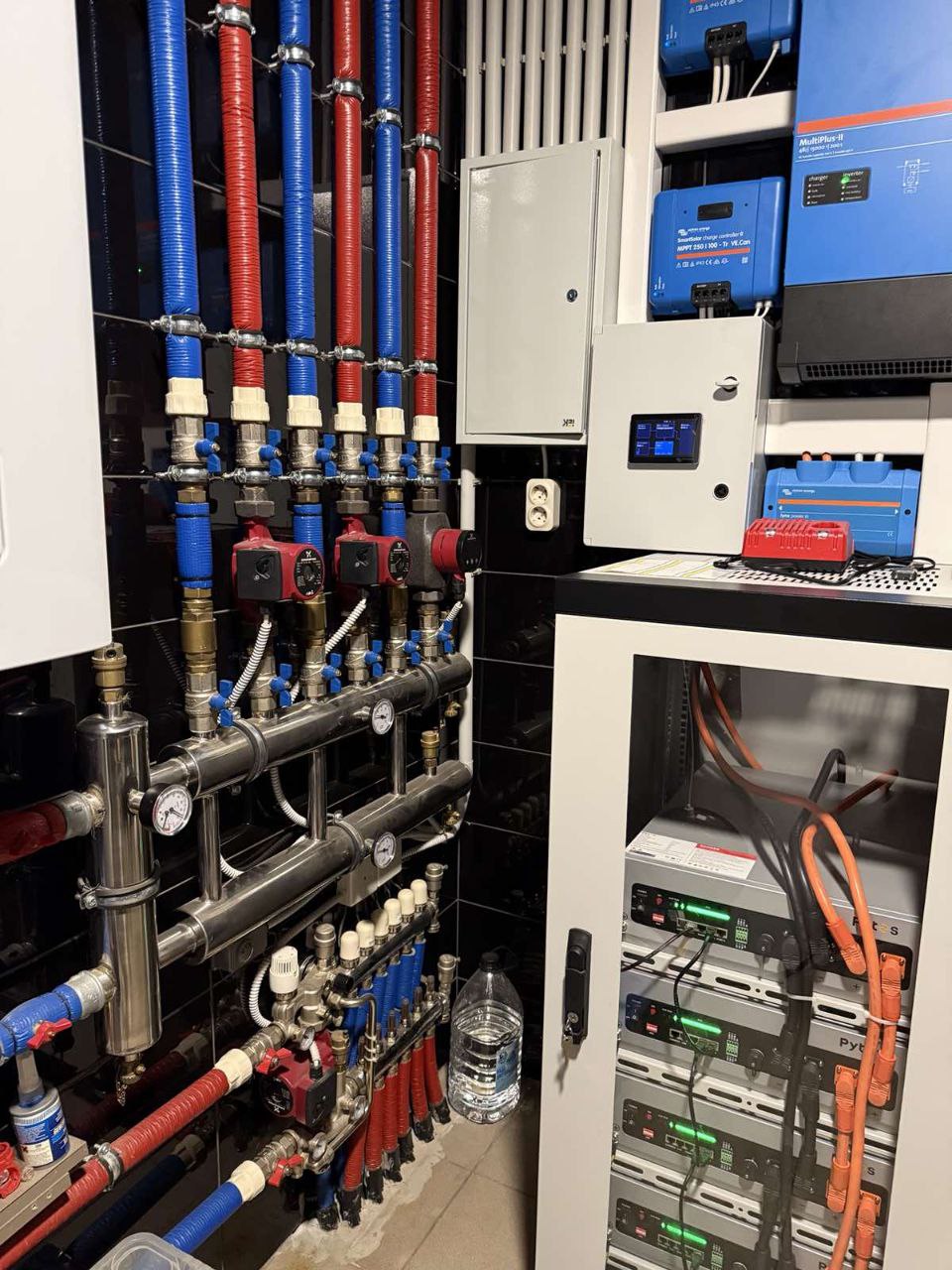

Одним із ключових етапів цього проекту є інтеграція теплового насоса Raymer RAY-15D2MN-EVI із системою сонячного електроживлення , яка вже була встановлена в будинку. Така комбінація відкриває широкі можливості для економного, стабільного та екологічного опалення.
Сумісність теплового насоса з інверторною системою
Тепловий насос чудово працює в парі із сонячними інверторами типу Victron MultiPlus-II, які забезпечують стабільне живлення навіть при змінному навантаженні. Завдяки високій енергоефективності самого теплового насоса та можливості роботи на зниженій потужності, енергії від сонячних панелей та акумуляторів цілком достатньо для його щоденного функціонування.
Зменшення витрат та залежності від мережі
Вдень тепловий насос працює переважно за рахунок генерації від сонячних панелей, без залучення електроенергії з мережі. У нічний час живлення забезпечується від акумуляторних батарей Pylontech, розміщених у спеціальній шафі. Це дозволяє повністю покрити потреби будинку в теплі та гарячій воді, навіть у похмуру погоду.
Інтелектуальне управління та автоматизація
Інверторна система Victron у поєднанні із сенсорним контролером дозволяє автоматично розподіляти джерела живлення, відстежувати роботу теплового насоса в режимі реального часу та налаштовувати пріоритети споживання.
Це зручно, надійно та гарантує стабільну роботу всієї системи незалежно від зовнішніх умов.
Raymer – це сучасне, енергоефективне рішення для опалення та охолодження вашого будинку. В умовах високих тарифів на електроенергію та нестабільного електропостачання тепловий насос Raymer допомагає суттєво знизити витрати та наблизитись до повної енергонезалежності.
Теплові насоси Raymer працюють за принципом вилучення тепла з навколишнього повітря. На кожен кіловат споживаної електроенергії вони виробляють до 4 кВт теплової енергії . Це означає, що в порівнянні з традиційними електрокотлами споживання енергії скорочується в 3-4 рази .
Модель оснащена інверторним компресором, який автоматично регулює потужність, залежно від поточних потреб. Це забезпечує плавну, тиху і стабільну роботу системи без перевантажень і стрибків споживання.
Якщо у вас вже встановлена сонячна електростанція або ви плануєте її встановлення, тепловий насос Raymer стане відмінним доповненням до системи. Чому?
Raymer може працювати вдень виключно від сонячної енергії без участі мережі. А завдяки акумуляторним батареям Pylontech, встановленим у шафі, він продовжує працювати вночі або в похмуру погоду – заощаджуючи ваші кошти та знижуючи залежність від електромережі .
Інвертор Victron MultiPlus-II із вбудованими контролерами MPPT якісно перетворює постійний струм із панелей на змінний — для живлення побутових приладів та самого теплового насоса. Він забезпечує стабільну роботу навіть при коливаннях генерації .
Вся система керується через сенсорний дисплей – ви можете відстежувати заряд батарей, споживання, генерацію та пріоритети живлення. Тепловий насос легко інтегрується в цей процес і автоматично адаптується до доступної енергії , не вимагаючи ручного втручання.
Вибираючи тепловий насос Raymer у поєднанні із сонячною енергосистемою, ви отримуєте максимально ефективне, надійне та автономне опалення , яке працює для вас цілий рік. Це рішення, яке приносить комфорт та економію з першого дня, швидко окупається та захищає ваш будинок від нестабільності зовнішньої інфраструктури.
