Клієнтом було заявлено розрахувати обладнання для заміни існуючої системи опалення на основі електрокотла, оскільки споживання електроенергії було досить значним та дорогим з огляду на постійне подорожчання комунальних послуг.
Зваживши всі показники заданого об'єкта: площа, утеплення, температурні особливості місцевості, розміщення котельні в будинку і перепади висот, вирішено встановити інверторний тепловий насос Raymer RAY-18DS1-EVI, який цілком зможе забезпечити теплом задану площу опалення, працює навіть при дуже низьких температурах до -30 градусів і не вже існуючою системою опалення, тому знімати електрокотел немає потреби, яка залишиться резервним джерелом опалення у разі технічного обслуговування теплового насоса.
Враховуючи, що клімат у Київській області став досить помірним за останній час, але іноді температура може досягати нижче -20°C, було ухвалено рішення встановити тепловий насос Raymer RAY-18DS1 EVI, який завдяки інверторній технології легко адаптує свою роботу до погодних умов та здатний працювати за температури -30°C.
Будинок ще в процесі побудови, тому планується гарне утеплення пінопластом, що ще краще зберігатиме тепло в будинку, зменшуватиме потребу в роботі теплового насоса на максимальних обертах весь час.

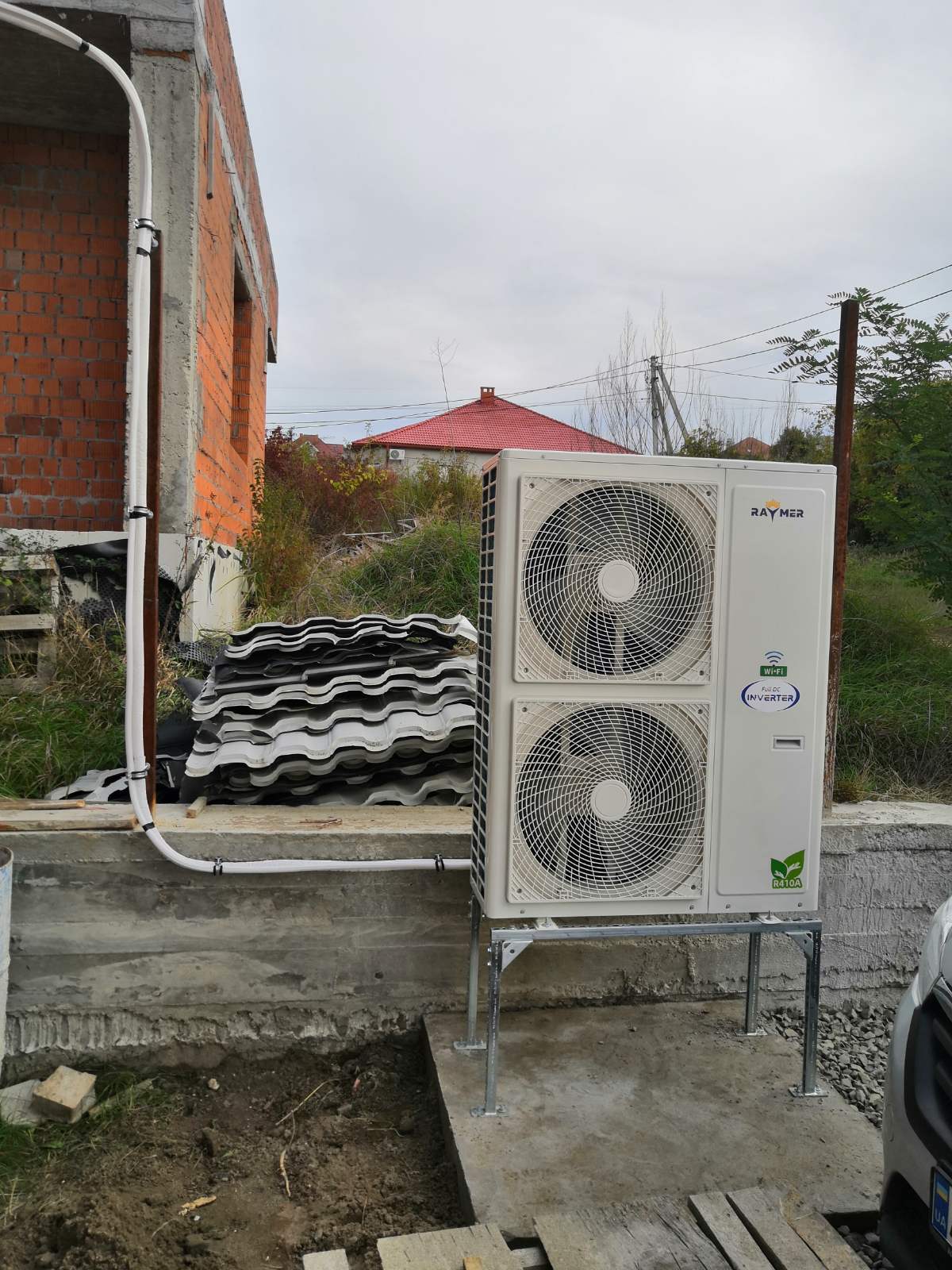

2. Монтаж зовнішнього блокуПри встановленні було ретельно продумане місце для зовнішнього блоку для його нормального функціонування, тому що потрібне відкрите місце з хорошим доступом до повітря.
Високий клас захисту всіх елементів дозволяє блоку витримувати різноманітні погодні умови без зниження продуктивності, тому вирішено встановити блок у дворі будинку.
Зовнішній блок встановлений на металеву підставку, яка гарантує стійкість усієї конструкції. Підставка створена таким чином, щоб витримувати вагу блоку та забезпечувати надійну фіксацію під час роботи компресора та вентиляторів.
Для зменшення вібрацій, які можуть виникати при роботі компресора та вентилятора, зовнішній блок додатково оснащений антивібраційними опорами, які сприяють зниженню рівня шуму і знижують рівень вібрації на деталі.
Довжина фреонової магістралі з поворотами становить близько 4-5 метрів, що забезпечує оптимальне з'єднання між зовнішнім блоком та внутрішніми компонентами системи. Враховано перепад висоти з усіма технічними рекомендаціями від заводу.

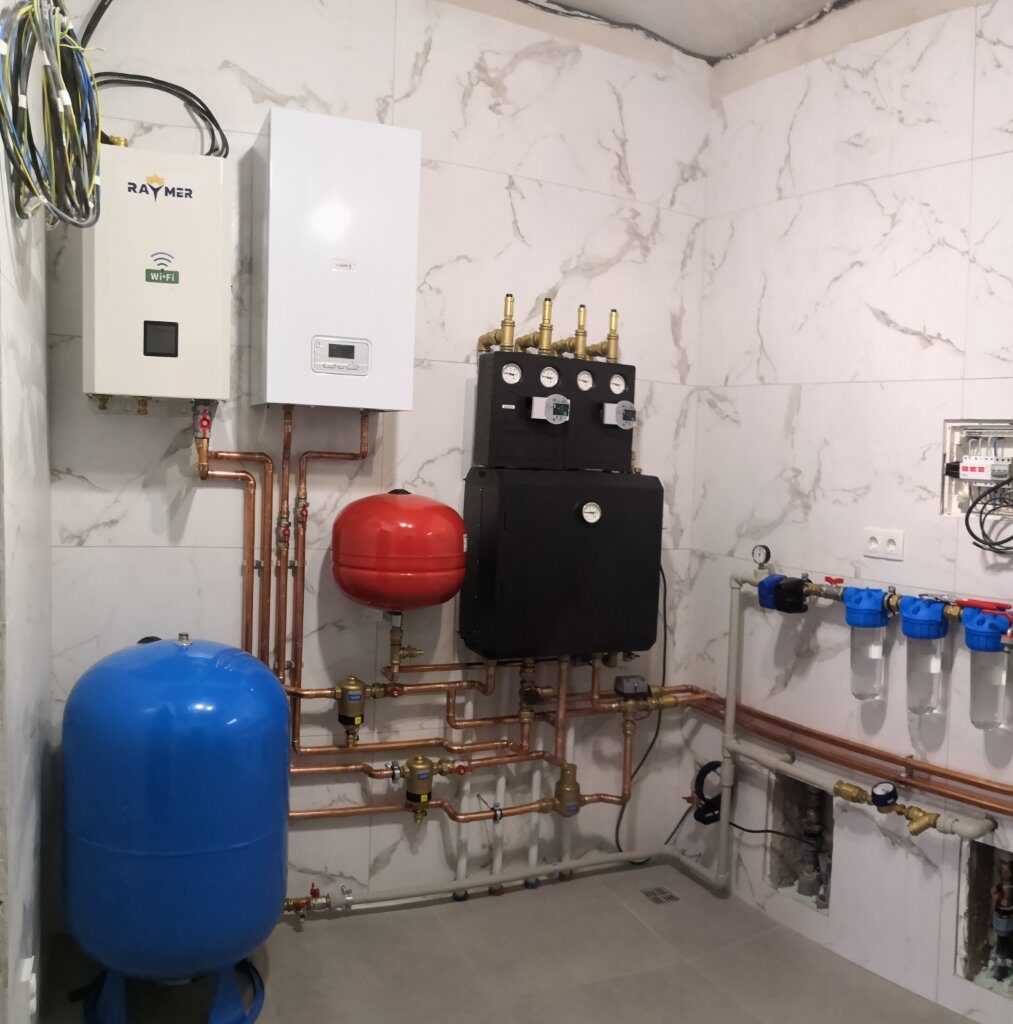

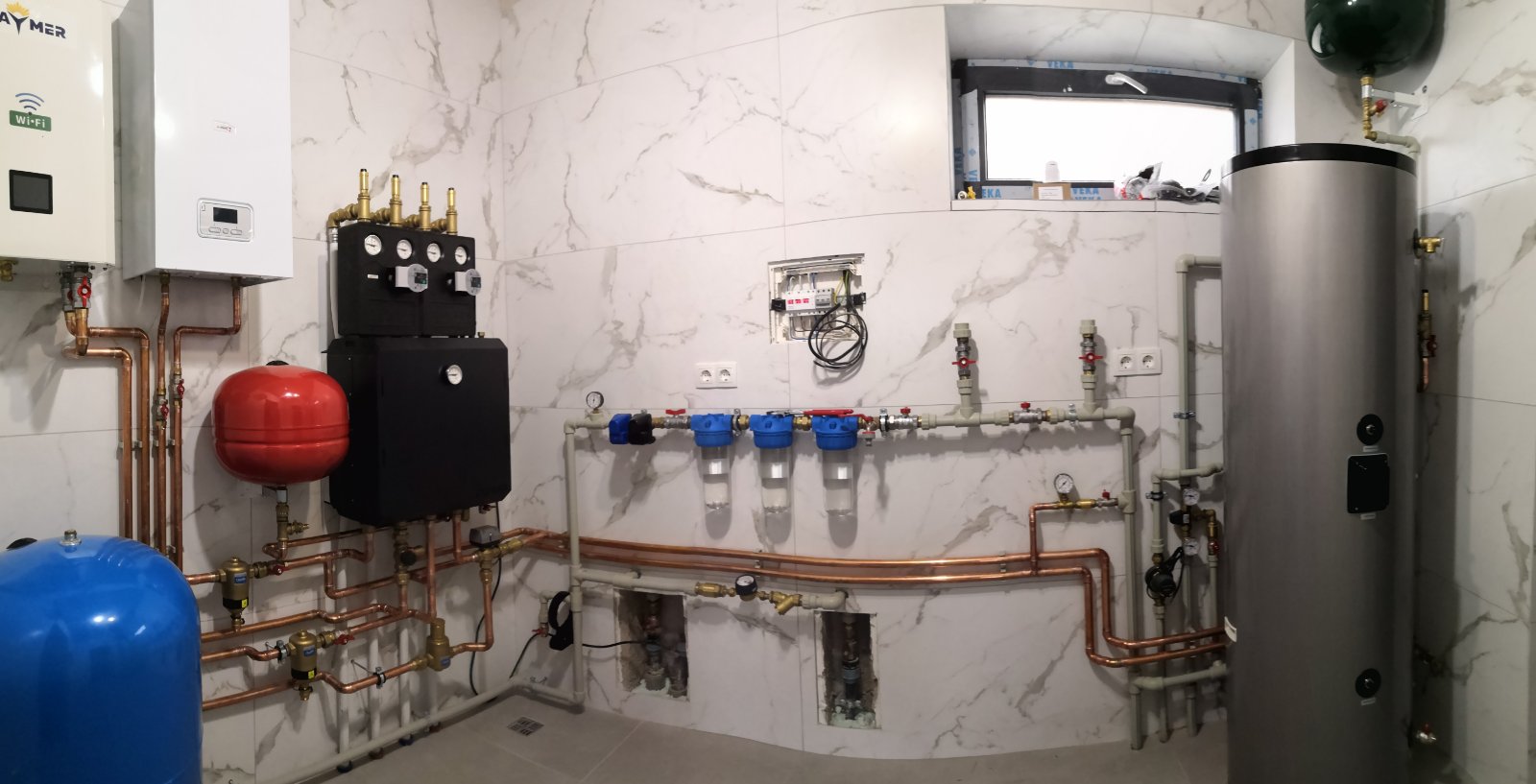

3. Встановлення внутрішнього блокуВнутрішній блок теплового насоса Raymer RAY-18DS1 EVI був встановлений у котельні біля електрокотла, щоб було зручно врізатися у вже прокладені труби. Завдяки компактному розміщенню всередині приміщення вдалося зберегти простір і забезпечити оптимальну циркуляцію повітря.
Система трубопроводів була підключена з урахуванням усіх стандартів та з ізоляцією з'єднань, щоб уникнути протікання теплоносія, що може пошкодити обладнання.
Всі з'єднання були ретельно перевірені на герметичність, що забезпечує стабільну роботу системи.
Гідромодуль був підключений до бака ГВП окремими сполуками, щоб забезпечити пряму циркуляцію води між ними.
Так, як дана система буде працювати без накопичувального бака, прийнято рішення встановити додатковий розширювальний бак на 20 л для скидання надлишкової води з системи при нагріванні, щоб не створювати зайвий тиск, що може пошкодити цілісність всіх з'єднань.

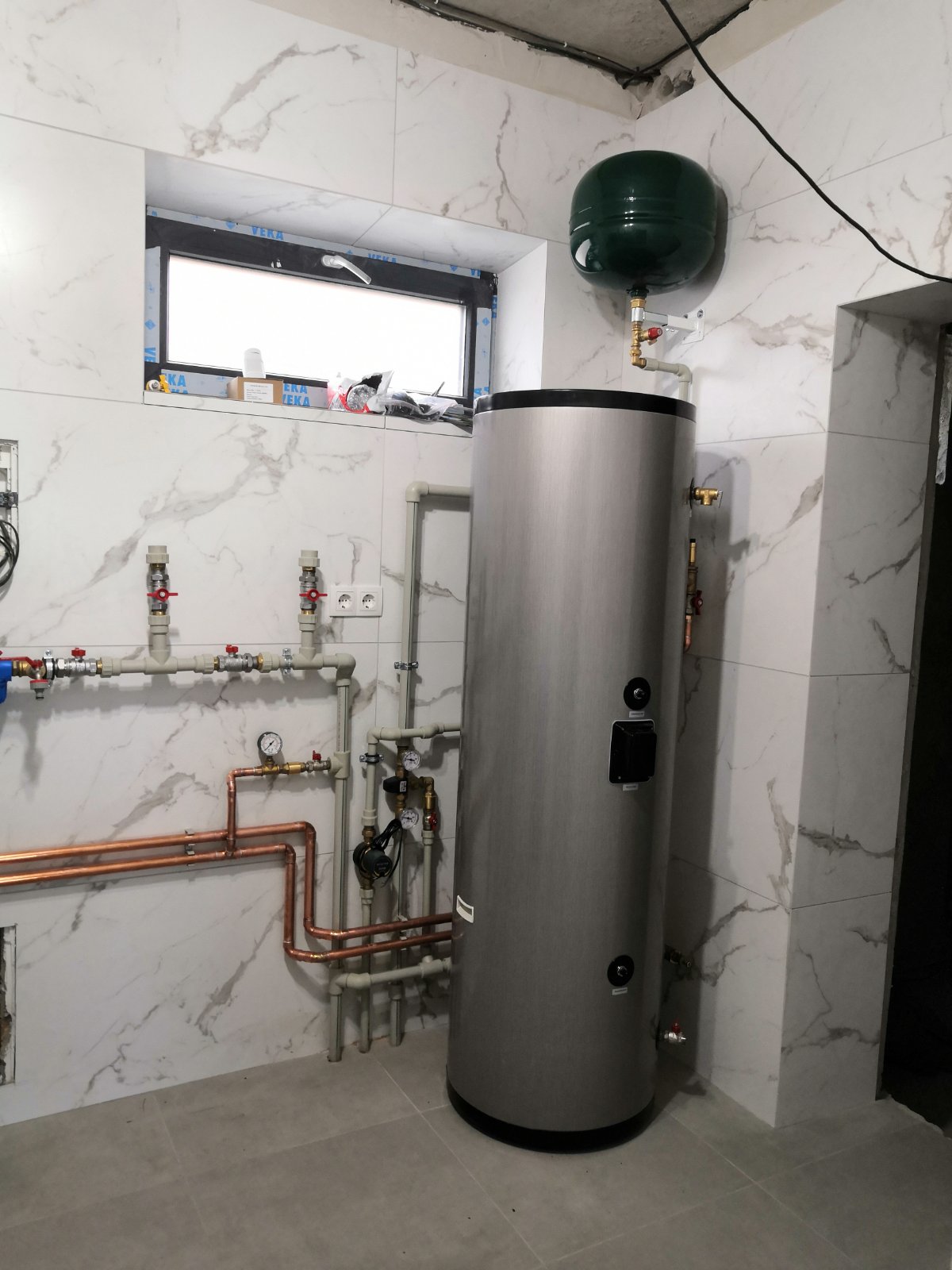

5. Підключення гарячого водопостачанняБак непрямого нагріву Raymer DHWP 300L був інтегрований у систему для забезпечення гарячого водопостачання. Даний нержавіючий бак забезпечує високу продуктивність та надійність, що робить його чудовим вибором для побутових потреб.
Об'єм бака становить 300 літрів, що забезпечує достатню кількість гарячої води для великої родини. Він виготовлений з нержавіючої сталі, що гарантує тривалий термін експлуатації та стійкість до корозії. Внутрішній теплообмінник забезпечує ефективне нагрівання води, що дозволяє швидко досягати бажаної температури.
Бак встановлений на підлогу, що забезпечує легкий доступ для обслуговування та перевірки. Усі з'єднання належним чином утеплені, що допомагає зменшити тепловтрати та підвищує енергоефективність системи.
Після завершення монтажу система була протестована, і всі параметри підтвердили її ефективність та надійність. Бак непрямого нагріву Raymer DHWP 300L забезпечить стабільне та ефективне постачання гарячої води, підвищуючи комфорт та зручність у використанні.
Даний тепловий насос працюватиме в режимі опалення та ГВП, тому тут обов'язково потрібно подбати про перемикання між режимами роботи ТН, що можливе лише при встановленні триходового клапана, який якраз і виконує функцію перемикача між режимами роботи.
Триходовий клапан Raymer 325 TW , у свою чергу, відповідає за автоматичне перемикання потоків теплоносія між різними системами – опаленням та гарячим водопостачанням. Це дозволяє оптимізувати роботу системи та зменшити витрати енергії, адже клапан автоматично регулює подачу теплоносія залежно від потреби. Його надійна конструкція забезпечує тривалий термін служби та безперебійну роботу.
Також ми подбали про ефективну циркуляцію води в системі завдяки циркуляційному насосу, щоб забезпечити теплом навіть найвіддаленіші куточки будинку.
Циркуляційний насос забезпечує безперервний рух теплоносія у системі, підтримуючи рівномірний розподіл тепла по всіх приміщеннях. Він спеціально встановлений для оптимізації енергоспоживання та дозволяє знижувати витрати на електроенергію. Завдяки своїй потужності та надійній конструкції насос ефективно працює за різних температур і навантажень, що робить його відмінним вибором для використання в системах опалення з тепловими насосами.
Економія електроенергії: Тепловий насос забезпечує до 80% економії електроенергії завдяки використанню тепла із навколишнього середовища, що знижує витрати порівняно з традиційними методами опалення.
Екологічна чистота: Використання фреону R410A робить насос екологічно безпечним, знижуючи викиди CO2 та сприяючи боротьбі зі зміною клімату.
Безшумна робота: Насос працює тихо, що дозволяє використовувати його у житлових приміщеннях без дискомфорту. Вбудована функція охолодження створює комфортабельний мікроклімат влітку.
Інверторна технологія: Насос автоматично регулює потужність в залежності від потреб, забезпечуючи стабільний обігрів та енергоефективність.
Технологія EVI: Збільшує ефективність насоса в умовах низьких температур шляхом упорскування додаткової пари під час стиснення, що покращує продуктивність у зимових умовах.
Віддалений доступ через Wi-Fi: Можливість керування насосом та моніторинг його роботи через смартфон або комп'ютер з будь-якої точки з доступом до Інтернету.
Надійність та довговічність: Висока якість матеріалів та сучасні технології забезпечують тривалий термін служби, що підтверджується позитивними відгуками користувачів про стабільність роботи та комфорт.
Замовник, який замінює електрокотел на тепловий насос, отримує кілька суттєвих переваг:
Зниження витрат на енергію: Теплові насоси зазвичай споживають менше електроенергії для виробництва такої ж кількості тепла, що може спричинити значні зниження витрат на опалення.
Екологічність: Використання теплового насоса зменшує викиди CO2, оскільки він черпає енергію з навколишнього середовища, що робить його більш екологічно чистим рішенням.
Універсальність: Теплові насоси можуть не лише обігрівати приміщення, але й забезпечувати охолодження влітку та гаряче водопостачання, що робить їх універсальним рішенням для комфорту протягом року.
Поліпшення комфорту: Системи теплових насосів забезпечують більш стабільні температури та найкраще регулювання, що підвищує загальний комфорт у будинку.
Менше обслуговування: Теплові насоси зазвичай вимагають меншого обслуговування, ніж електрокотли, що зменшує витрати на технічне обслуговування.
Довговічність: Теплові насоси мають більш тривалий термін служби, ніж електрокотли, що знижує потребу в заміні обладнання.
Загалом, заміна електрокотла на тепловий насос може суттєво підвищити енергоефективність, знизити витрати, покращити комфорт та вплинути на екологію.
