Нашою компанією було реалізовано проект із встановлення сучасної енергоефективної системи опалення у приватному будинку площею 140 квадратних метрів у с. Трускавець.
Головною метою замовника стало зниження витрат на енергоносії та створення повністю автономної системи опалення на базі відновлюваних джерел енергії. Саме тому було ухвалено рішення встановити тепловий насос Raymer RAY-13DS2-EVI (220V) black, який отримує живлення від сонячних батарей через інвертор. Такий підхід дозволяє як істотно економити кошти, а й знизити залежність від традиційних джерел енергії.
Монтаж системи здійснювався замовником самостійно під керівництвом наших інженерів у дистанційному форматі. Це стало можливим завдяки ретельним розрахункам та професійним консультаціям, що дозволило виконати всі роботи якісно та відповідно до технічних вимог.
Для забезпечення стабільної роботи теплового насоса додатково встановлені такі елементи:
Першим етапом реалізації цього проекту став детальний розрахунок необхідної потужності теплового насоса. Наші інженери проаналізували тепловтрати будинку площею 140 м², врахували конструктивні особливості, рівень утеплення та потребу у гарячому водопостачанні. Це дозволило визначити оптимальну модель обладнання, яка забезпечить ефективну роботу навіть у зимовий період.
Наступним кроком став огляд місць для встановлення зовнішнього блоку теплового насоса та внутрішніх елементів системи. Важливо було підібрати розташування, яке гарантувало б безпечну та надійну експлуатацію, а також зручний доступ для обслуговування.
Паралельно було проведено розрахунок комунікацій між зовнішнім та внутрішніми блоками. Особливу увагу приділили визначенню довжини фреонової магістралі, щоб уникнути втрат потужності та забезпечити стабільну роботу системи.
Крім цього, розглянута схема підключення до гребінця теплої підлоги, що дозволяє рівномірно розподіляти тепло по всьому будинку та створювати комфортний мікроклімат у кожному приміщенні.

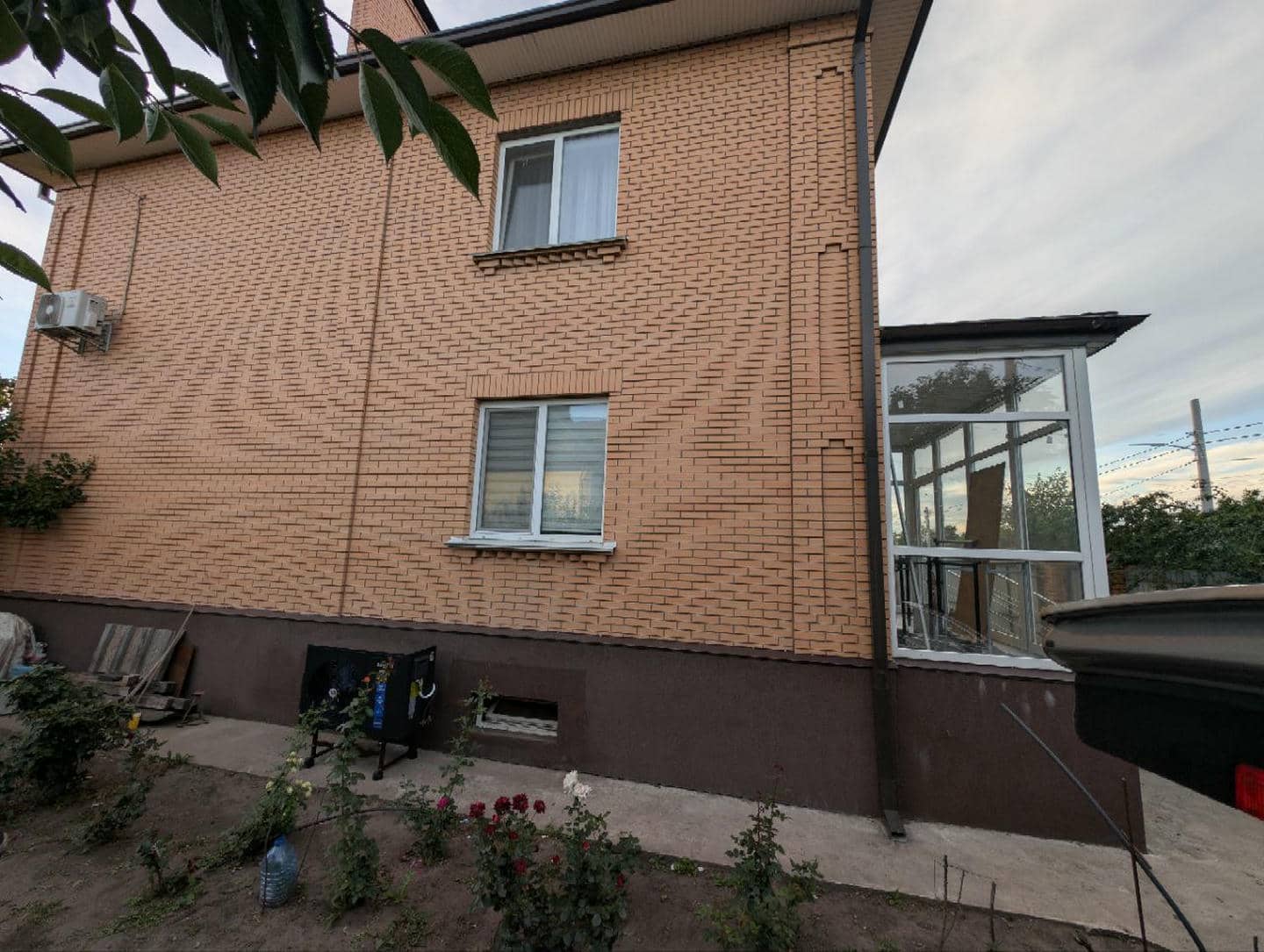

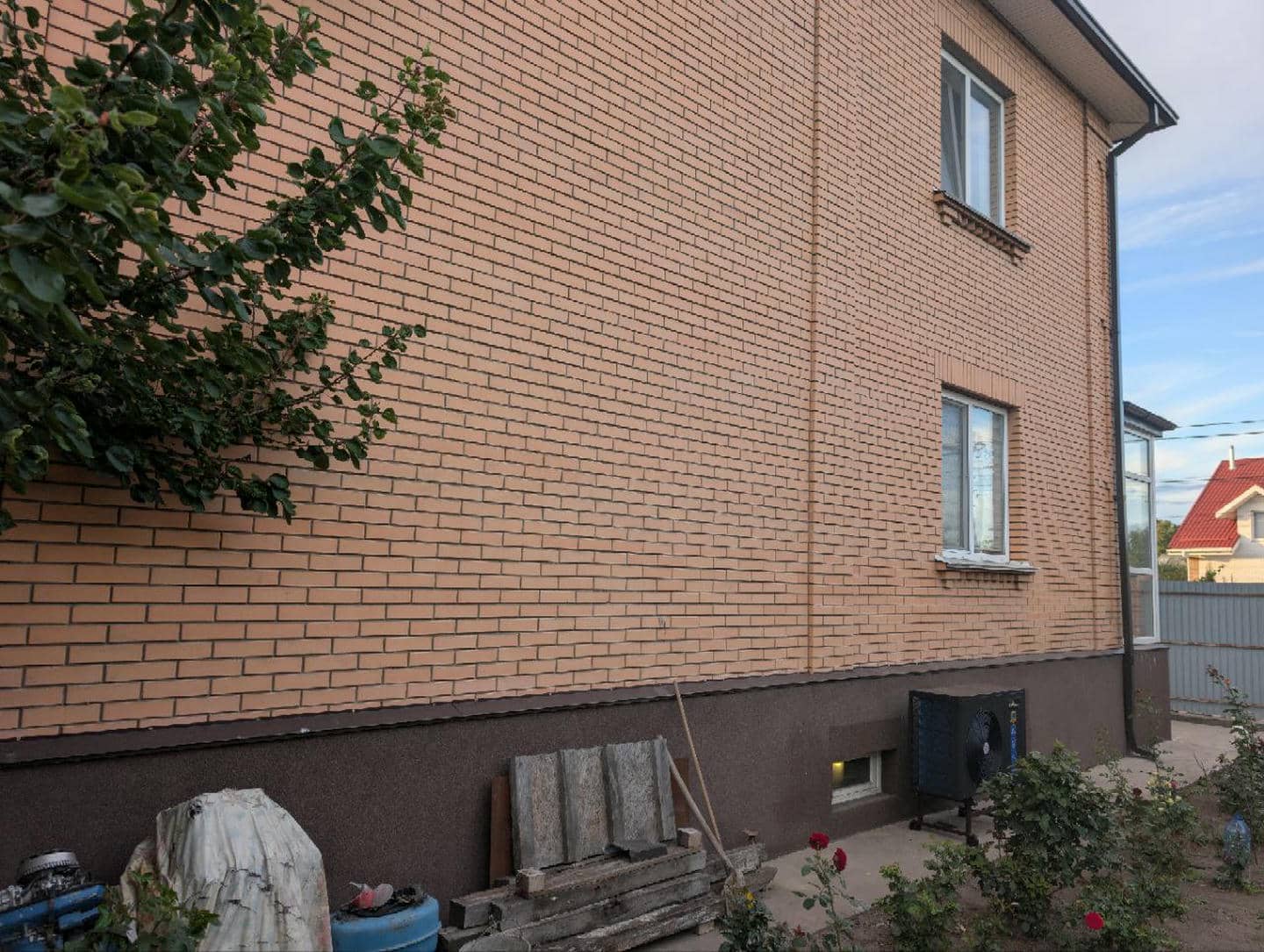

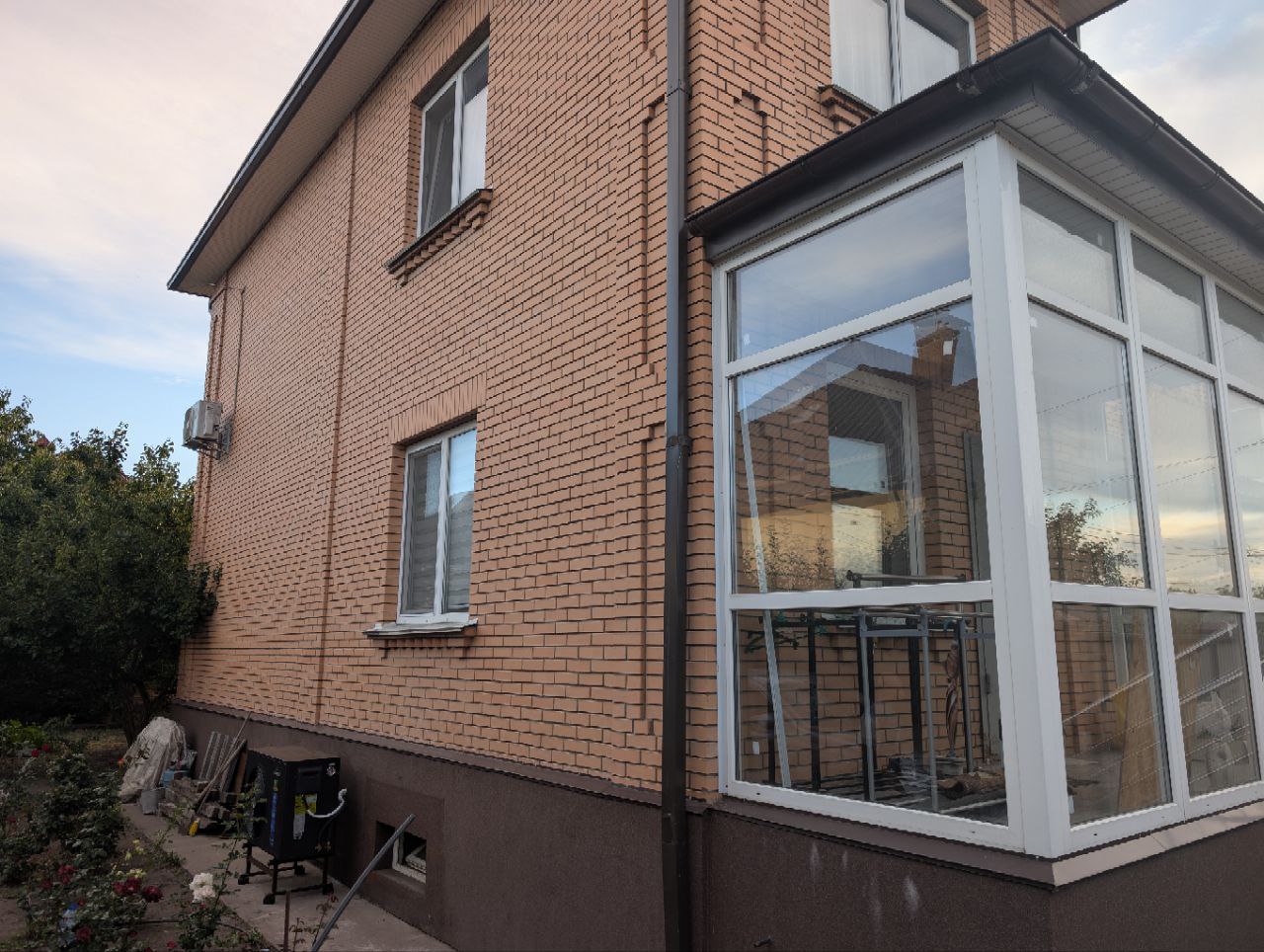

Монтаж зовнішнього блоку теплового насоса виконаний на металевих опорах біля стіни будинку та огорожі. Блок розташований на достатній висоті від землі, що забезпечує захист від підтоплення, снігу та намерзання льоду. Конструкція виглядає міцною та стійкою, з урахуванням усіх вимог до безпечної експлуатації.
Навколо будинку є достатньо вільного простору для циркуляції повітря, тому зовнішній блок має належні умови для ефективного теплообміну. Це виключає ризик зациклювання повітряного потоку та гарантує стабільну роботу обладнання у різних режимах.
Додатковою перевагою обраного місця є зручний доступ до зовнішнього блоку для проведення сервісного обслуговування та профілактичних робіт. Це дозволяє швидко перевірити стан теплообмінника, вентиляторів, з'єднань та інших елементів системи без необхідності демонтажу або обмеження підходів.
Фреонова магістраль та електричні підключення вже виконані, залишилося завершити утеплення та захист комунікацій для підвищення довговічності системи.

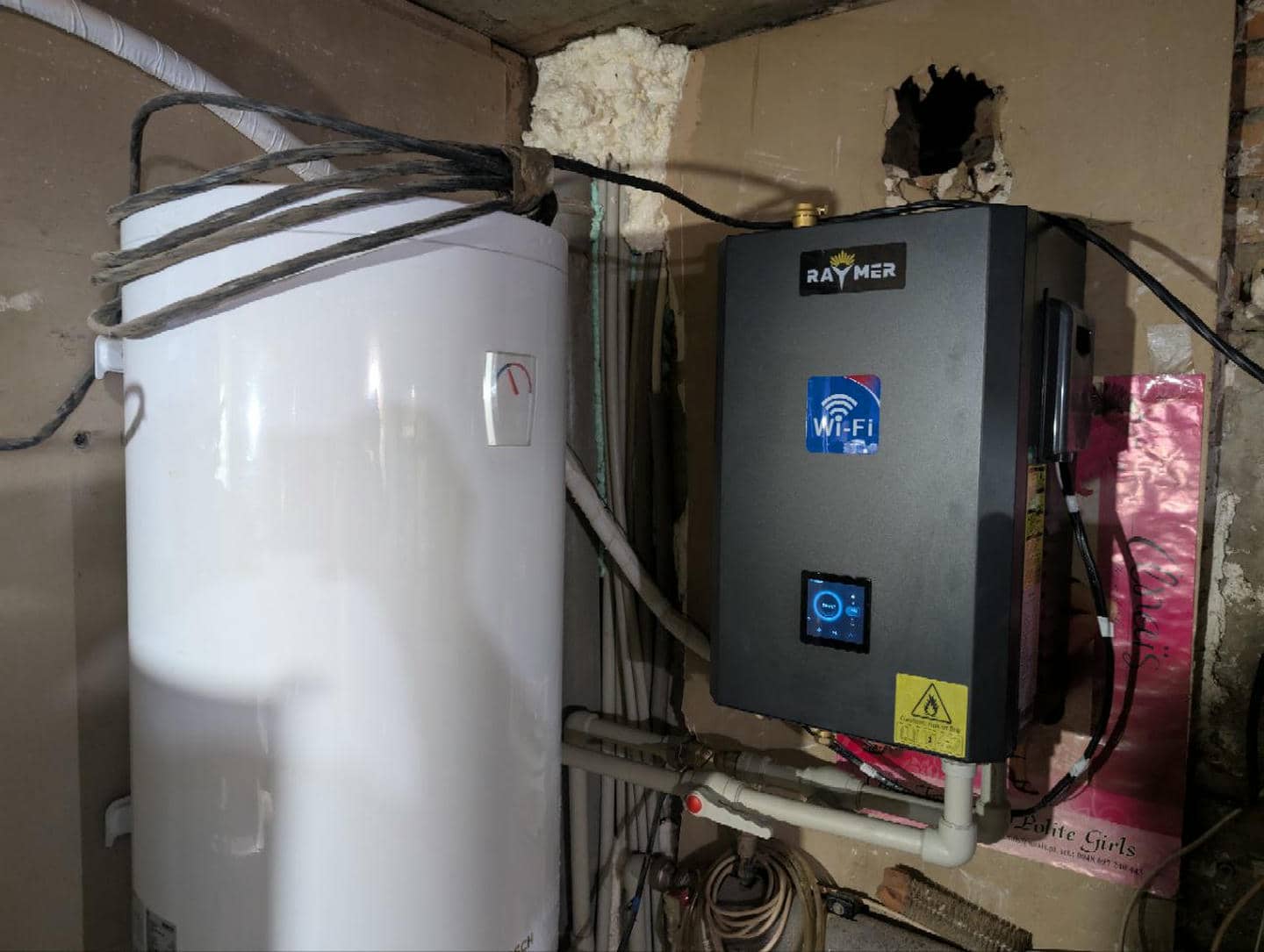

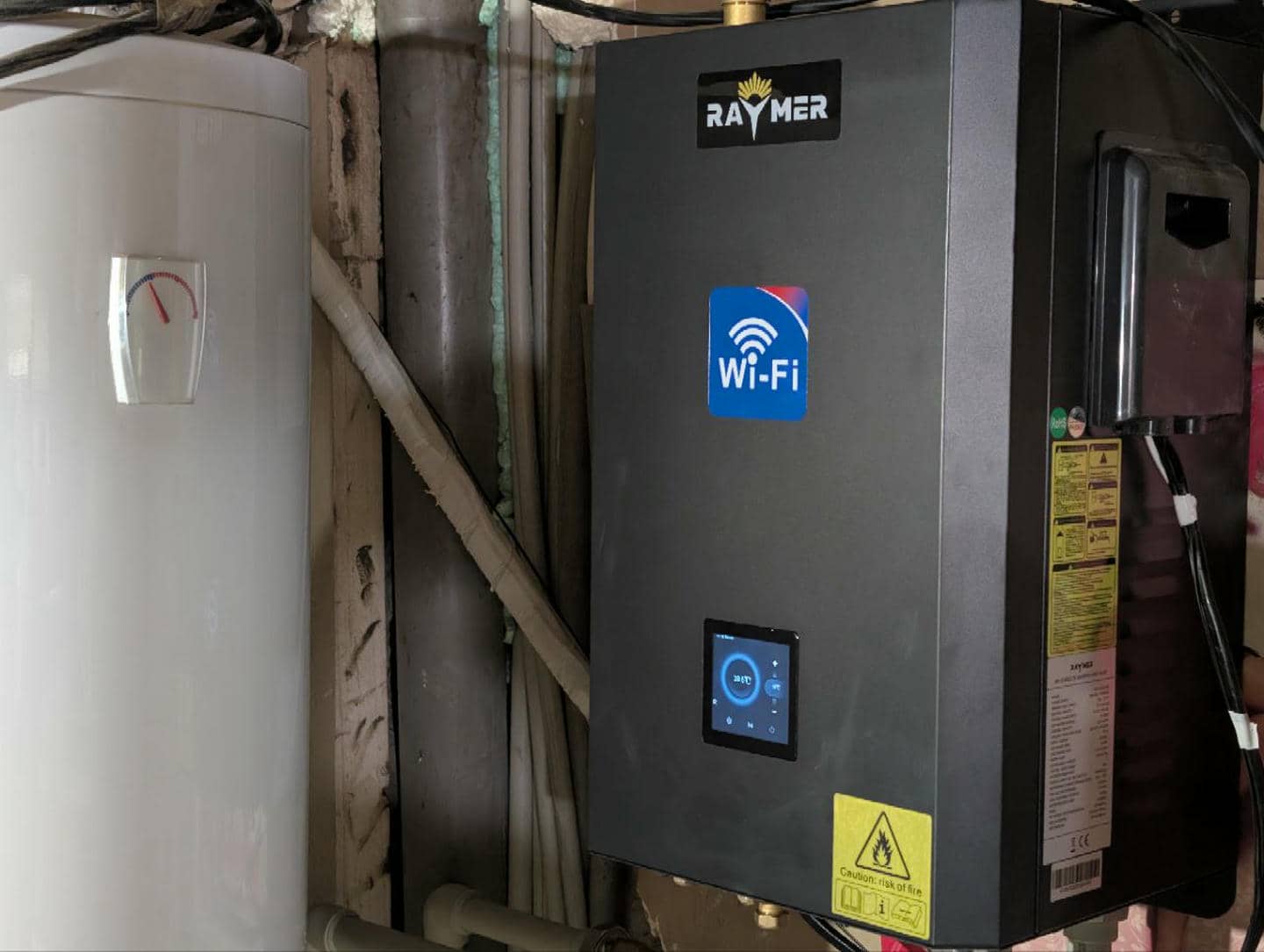

Оскільки котельня в цьому будинку має обмежену площу, особливу увагу приділили встановленню гідромодуля. Його розміщували максимально компактно, з урахуванням підключення до баків та інших елементів системи.
При розрахунку схеми встановлення разом із замовником наші інженери подбали про те, щоб усі вузли залишалися доступними для обслуговування та контролю роботи обладнання. Завдяки такому рішенню вдалося ефективно використати простір котельні та створити зручні умови для експлуатації теплового насоса.
У процесі монтажу було організовано подачу та зворотний потік до двох ключових елементів системи — баку гарячого водопостачання та баку-накопичувача. Така схема дозволяє рівномірно розподіляти навантаження та забезпечує стабільну роботу теплового насоса.
Подача теплоносія направляється через триходовий клапан Raymer 325 TW безпосередньо в бак ГВП Raymer DHWP 200L для швидкого нагрівання води, тоді як зворотний потік повертається через бак-накопичувач Raymer IMP 60L , який виконує роль буфера і знімає пікові навантаження з системи.
Це рішення підвищує ефективність роботи обладнання, продовжує його ресурс та забезпечує користувачам стабільну температуру та комфорт.
На об'єкті було змонтовано бак гарячого водопостачання Raymer DHWP 200L . Це сучасний накопичувальний бойлер, призначений для роботи з тепловим насосом, що забезпечує стабільний запас гарячої води для побутових потреб.
Підключення виконано таким чином, щоб бак отримував тепло від теплового насоса, а також мав усі необхідні запірні та захисні елементи для безпечної експлуатації. Встановлено патрубки підключення для подачі та зворотної лінії, змонтовано систему запобіжних клапанів та групу безпеки, а також передбачено можливість зручного обслуговування обладнання в майбутньому.
Монтаж бака здійснювався самим замовником, проте всі роботи проводились під керівництвом та технічним супроводом наших інженерів.
Завдяки цьому вдалося якісно реалізувати схему підключення, що відповідає вимогам виробника та забезпечує надійну роботу всієї системи гарячого водопостачання.
У цьому об'єкті було реалізовано підключення теплового насоса Raymer RAY-13DS2-EVI до системи теплої підлоги через буферний бак-накопичувач Raymer IMP 60L. Бак використовується як гідравлічна розв'язка та стабілізатор, що дозволяє зменшити кількість запусків теплового насоса, забезпечити стабільну роботу всієї системи та рівномірну подачу тепла в контури.
Гаряча вода від насоса надходить у буферний бак, а далі розподіляється по гребеню теплої підлоги. Зворотний потік від контурів повертається в бак і тільки після цього назад у тепловий насос. Завдяки такій схемі система працює стабільно та ефективно.
Монтажні роботи виконувались безпосередньо замовником, проте процес здійснювався під постійним керівництвом та технічним супроводом наших інженерів. Це дозволило реалізувати якісне та акуратне підключення, забезпечивши правильний гідравлічний баланс та зручність у подальшому обслуговуванні системи.
Тепловий насос та всі елементи системи опалення підключені до живлення від сонячної електростанції через інвертор Deye. Принцип роботи такий: сонячні панелі виробляють електроенергію від сонця у вигляді постійного струму, далі інвертор Deye перетворює її на змінний струм, придатний для живлення побутових приладів та інженерних систем. Саме від цього інвертора живляться тепловий насос, циркуляційні насоси, автоматика та інші опалювальні компоненти.
Завдяки такому рішенню вдається:
Таким чином, вся система працює в єдиному комплексі: сонячні панелі забезпечують електроенергією інвертор Deye, а він – стабільне живлення для теплового насоса і всіх допоміжних елементів опалення. Це дозволяє не тільки отримати тепло та гарячу воду, але й робити це економно та з максимальною ефективністю.
Тепловий насос є енергозберігаючим рішенням для обігріву. Системи опалення на основі теплових насосів можуть заощадити до 80% електроенергії в порівнянні з традиційними системами (газовим або електрокотлом). Це відбувається завдяки використанню тепла із довкілля для обігріву замість прямого виробництва тепла.
Порівняльний аналіз показує, що навіть у холодних умовах тепловий насос здатний ефективно працювати, забезпечуючи тепло в будинку та при цьому знижуючи електроспоживання.
Використання фреону R32 робить його екологічно безпечним варіантом. Хладагент R-32 (дифторметан) – це сучасний та екологічний холодоагент, який широко застосовується у системах теплових насосів. Він відомий своєю ефективністю та низьким впливом на навколишнє середовище.
Інверторна технологія теплового насоса дозволяє регулювати потужність насоса в залежності від реальних потреб. Це означає, що він працює з максимальною ефективністю, підлаштовуючись під зміни зовнішніх умов.
Переваги такої системи полягають у більш стабільному та комфортному обігріві, а також у додатковій економії енергії.
Технологія EVI (Enhanced Vapor Injection) дає тепловому насосу можливість працювати навіть за умов низьких температур до -30 °C. Це розширює сферу застосування насоса, роблячи його придатним для різноманітних кліматичних зон.
Вбудований модуль Wi-Fi дозволяє керувати роботою теплового насоса на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відстежувати його показники, маючи доступ до інтернету.
Зручність такої функції полягає в тому, що будучи навіть у поїздці, ви можете завчасно включити і налаштувати роботу опалення або охолодження, і насолоджуватися комфортною температурою в будинку після прибуття, не чекаючи поки система запрацює на повну потужність.
7. Абсолютно новий дизайн
Тепловий насос Raymer RAY-13DS2-EVI 13 кВт спліт-система відрізняється високою надійністю та довговічністю. Сучасні технології та якісні матеріали забезпечують довгий термін служби обладнання, а новий чорний колір зовнішнього та внутрішнього блоків теплового насоса гармонійно вписується в естетичний вигляд фасаду та інтер'єру будинку.
Чорний колір має кращу здатність до поглинання тепла, що може бути корисним для зовнішніх блоків теплових насосів в холодну пору року. Це допомагає уникати зледеніння та підвищує ефективність роботи.
Контролер CCHW004 інверторного теплового насосу Raymer RAY-13DS2-EVI забезпечує точний контроль температури та ефективне керування тепловим насосом, що дозволяє досягти високої ефективності та надійності роботи системи опалення та охолодження.
Контролер отримує дані від різних датчиків, встановлених у системі. Датчики вимірюють температуру води на вході та виході, температуру зворотного та вихлопного газу, температуру навколишнього середовища, а також температуру змійовиків випарника та конденсатора. Також контролюються показники тиску за допомогою датчиків високого та низького тиску.
Система контролює роботу теплового насоса щодо можливих аварійних ситуацій. У разі виникнення таких ситуацій, наприклад, перегрівання або перевищення допустимого тиску, контролер може автоматично вимикати окремі компоненти для запобігання пошкодженням.
Контролер оснащений функцією пам'яті, яка дозволяє зберігати налаштування та параметри навіть у разі вимкнення живлення. Крім того, він підтримує підключення до мережі через Tuya WIFI, що дозволяє здійснювати дистанційне керування та моніторинг системи.
