Від замовника надійшло прохання підібрати обладнання для будинку на 110 кв.м., щоб знизити витрати на опалення, але із збереженням теплопродуктивності навіть за низьких зимових температур. В умовах постійного підвищення вартості електроенергії необхідно шукати альтернативні джерела опалення, тому замовника зацікавили теплові насоси, які мають здатність працювати на охолодження, обігрів і гаряче водопостачання.
Проаналізувавши теплоізоляцію будинку, кліматичні особливості місцевості було рекомендовано встановити Raymer RAY-10DS2-EVI нового покоління, який має більш високі показники ефективності на відміну від попередньої версії і дає 4,9 кВт тепла на 1 кВт спожитої електроенергії, тобто економить до 80%.
Гаряче водопостачання забезпечуватиметься за допомогою гібридного бака Raymer G180/65, який включає і буферну ємність, і бак для нагрівання води.
Управління тепловим насосом буде налаштовано через Wi-Fi, що забезпечує зручність використання та можливість дистанційного контролю.
Після аналізу конструкції будинку, його ергономічних властивостей, розташування всіх комунікацій (вода, електрика, каналізація) було розроблено ретельний план встановлення теплового обладнання та з'єднань системи, фреонової магістралі від зовнішнього блоку до гідромодуля.

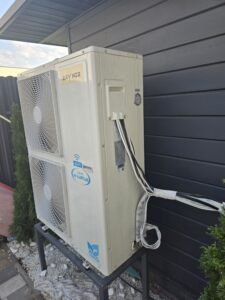

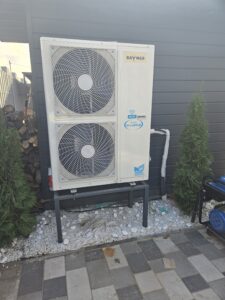

Зовнішній блок теплового насоса був встановлений на надійній підставці (фабричній) з антивібраційними опорами, що забезпечує стійкість зовнішнього блоку під час роботи компресора та вентилятора.
Зовнішній блок було встановлено біля суміжної стіни з котельнею, щоб спростити циркуляцію теплоносія у системі.
Так як тепловий насос має гарне зовнішнє покриття, захищене від корозії, а внутрішня електроніка добре ізольована, не було необхідності встановлювати додатково захисні споруди для захисту від несприятливих погодних умов.
Фреонова магістраль була прокладена під землею та добре ізольована каучуковою стрічкою від зовнішніх ушкоджень – це допомагає зменшити тепловтрати при теплообміні.

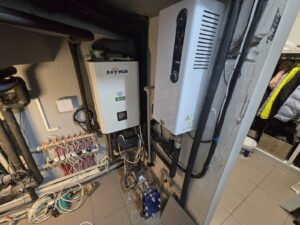

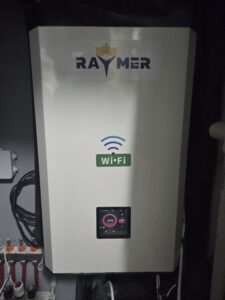

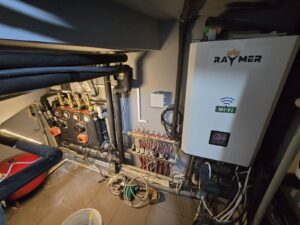

Установка гідромодуля для теплового насоса є ключовим етапом підключення системи опалення та гарячого водопостачання. Гідромодуль відповідає за циркуляцію теплоносія, регулювання потоків та підтримання стабільної температури в системі.
Підключена фреонова труба від зовнішнього блоку та циркуляційні труби опалення та гарячого водопостачання.
Враховано перепади електроенергії в цій місцевості, а також часті відключення світла, тому гідромодуль був підключений до стабілізаторів напруги, що забезпечує стабільність роботи системи та збереження обладнання від пошкоджень.

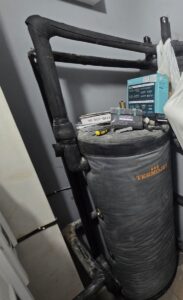

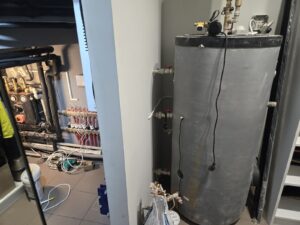

Так, як тепловий насос RAY-10DS2-EVI має можливість підключення та управління ГВП, прийнято рішення встановити бак гібрид на 245 літрів що складається з двох частин, об'єднаних в одному корпусі: бака буфера на 65 літрів, розташованого внизу, і резервуара для нагрівання гарячої води (ГВС) на 1 квадратних метрів, розміщених зверху.
Корпуси баків виготовлені із нержавіючої сталі. SUS 304 – 1,2 мм, а вбудований змійовик із нержавіючої сталі марки SUS 316. Бак має якісне утеплення з поліуретану завтовшки. 55 мм, що дозволяє використовувати систему як для нагріву, так і для охолодження.

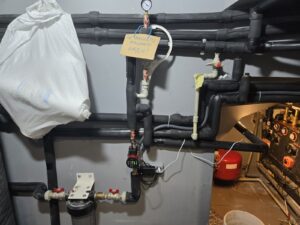

У даній системі теплового насоса Raymer RAY-10DS2-EVI встановлений триходовий клапан (необхідний при забезпеченні одночасно опалення та ГВП) та циркуляційний насос, що виконує важливі функції для ефективної роботи системи опалення та гарячого водопостачання:
Триходовий клапан розподіляє потоки теплоносія між різними контурами – між опаленням та баком для гарячого водопостачання (ГВП). Перемикає теплоносій між різними зонами. У разі, коли потрібно нагрівання бойлера ГВП, клапан перенаправляє потік з опалювального контуру в бойлер, а після нагрівання повертається до обігріву приміщень.
Циркуляційний насос забезпечує циркуляцію теплоносія в системі як для опалення, так і охолодження. Постійно рухає теплоносій через теплообмінник теплового насоса та по всій системі. Це дозволяє рівномірно розподіляти тепло по приміщеннях, а також забезпечує ефективну передачу тепла до теплої підлоги, радіаторів та баку ГВП.
Разом ці компоненти забезпечують ефективну роботу системи теплопостачання, перемикання між режимами та стабільну циркуляцію теплоносія.
Для забезпечення безпечної та надійної роботи теплового насоса було встановлено 3 стабілізатори напруги AWO.
При низькій або надто високій напрузі електродвигуни та компресори можуть перегріватися, що веде до їх несправностей. Стабілізатор запобігає таким ситуаціям, підтримуючи оптимальний режим роботи обладнання.
За відсутності стабільного енергопостачання система опалення може працювати з перебоями або взагалі не запускатися. Стабілізатори дозволяють уникнути таких проблем і забезпечують безперебійну роботу навіть за значних коливань напруги.
Під час стабільної роботи системи з правильною напругою електрообладнання працює більш ефективно, що допомагає зменшити споживання енергії. Це особливо важливо для теплових насосів, які працюють тривалий час і потребують постійної подачі електрики.
Тепловий насос Raymer RAY-10DS2-EVI має потужність 10 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 120 кв. Він забезпечує значну економію електроенергії до 80% порівняно із традиційними системами опалення, що дозволяє знизити витрати на опалення.
Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 та позитивно впливає на навколишнє середовище.
Інверторний компресор та технологія Enhanced Vapor Injection (EVI)
Інверторна технологія дозволяє регулювати потужність насоса в залежності від потреби, забезпечуючи стабільне та ефективне обігрів приміщення. Завдяки технології Enhanced Vapor Injection (EVI), тепловий насос може працювати за низьких температур до -30 °C, що розширює можливості використання в різних кліматичних умовах.
Новий чорний дизайн для кращого поглинання тепла
Новий дизайн у чорному кольорі, як результат найновіших розробок та досліджень у галузі теплообладнання для кращого поглинання тепла з навколишнього середовища, робить тепловий насос Raymer RAY-10DS2-EVI найкращим вибором серед інших опалювальних систем.
Чорні поверхні менш схильні до видимих забруднень, пилу і подряпин у порівнянні з білими або світлими поверхнями. Це зменшує потребу в частому очищенні та догляді за пристроєм, що є зручним для користувачів.
Чорний колір має кращу здатність до поглинання тепла, що може бути корисним для зовнішніх блоків теплових насосів в холодну пору року. Це допомагає уникнути зледеніння та підвищує ефективність роботи.
Дистанційне керування
Вбудований модуль Wi-Fi дозволяє керувати роботою теплового насоса на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відстежувати його показники, маючи доступ до інтернету.
Зручність такої функції полягає в тому, що будучи навіть у поїздці, ви можете завчасно включити і налаштувати роботу опалення або охолодження, і насолоджуватися комфортною температурою в будинку після прибуття, не чекаючи поки система запрацює на повну потужність.
Новий удосконалений контролер із розширеними функціями
Контролер CCHW004 інверторного теплового насосу Raymer RAY-10DS2-EVI забезпечує точний контроль температури та ефективне керування тепловим насосом , що дозволяє досягти високої ефективності та надійності роботи системи опалення та охолодження.
Контролер аналізує отримані дані визначення поточного стану системи. На основі цих даних він регулює роботу компонентів теплового насоса для досягнення оптимальної ефективності та підтримання заданих параметрів. Це включає контроль температури води та повітря, а також тиску в системі.
Система контролює роботу теплового насоса щодо можливих аварійних ситуацій . У разі виникнення таких ситуацій, наприклад, перегрівання або перевищення допустимого тиску, контролер може автоматично вимикати окремі компоненти для запобігання пошкодженням.
Контролер оснащений функцією пам'яті , яка дозволяє зберігати налаштування та параметри навіть у разі вимкнення живлення. Крім того, він підтримує підключення до мережі через Tuya WIFI, що дозволяє здійснювати дистанційне керування та моніторинг системи.
Установка теплового насоса приносить замовнику низку важливих переваг:
Економія на споживанні енергії: Теплові насоси використовують мінімум електроенергії для перетворення тепла з повітря або землі. Це дозволяє значно знизити витрати на опалення, порівняно з традиційними електрокотлами або газовими котлами.
Комфорт у будь-яку пору року: Теплові насоси забезпечують як опалення взимку, так і влітку охолодження, дозволяючи підтримувати оптимальну температуру в будинку протягом усього року.
Екологічність: Теплові насоси працюють на основі відновлюваних джерел енергії, зменшуючи викиди CO2 та роблячи внесок у збереження навколишнього середовища.
Надійність та тривалий термін служби: Сучасні теплові насоси мають високу надійність та тривалий термін служби, забезпечуючи стабільну роботу системи опалення протягом багатьох років.
Гаряче водопостачання: Окрім опалення, теплові насоси також забезпечують ефективне підігрів води, що є додатковою перевагою для комфортного проживання.
Автоматизація та легке керування: Сучасні теплові насоси обладнані інтелектуальними системами керування, включаючи можливість керування через смартфон, що дозволяє легко контролювати роботу системи з будь-якого місця.
Загалом установка теплового насоса дає замовнику фінансові вигоди, комфорт та екологічні переваги.
